هادی داخلی: | 0.80mm±0.02mm مس | دی الکتریک: | 3.50 ± 0.10 PE فوم شده |
---|---|---|---|
سپر 1: | آلومینیوم PET | سپر 2: | سیم کشی CuSn پوشش 47 درصدی |
ژاکت: | PVC 0.10±5.00 میلی متر |

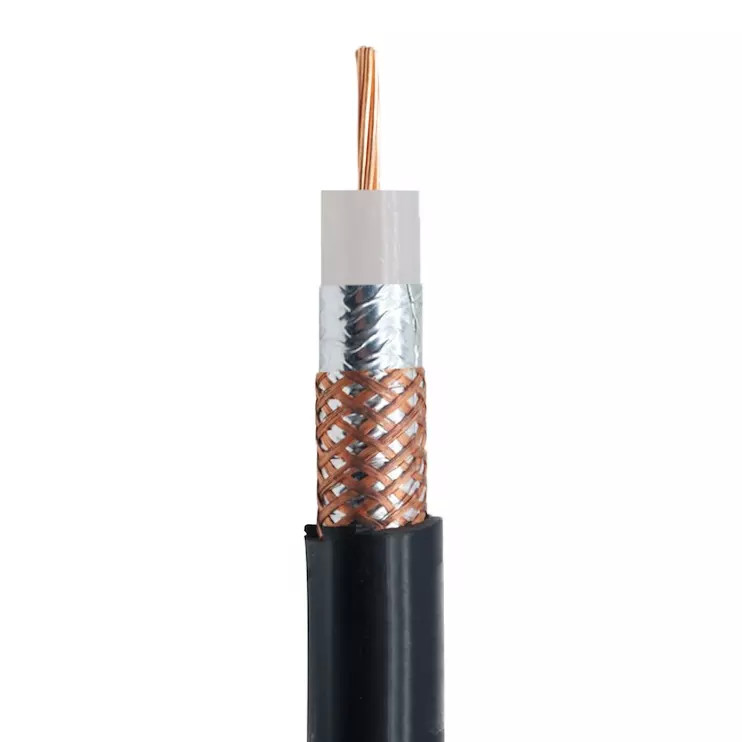

کابل کواکس SAT 501 کابل کواکسیال CATV 75 اهم NO.7100502 |
|||
پارامترهای ساخت و ساز: | |||
هادی داخلی | 0.80mm±0.02mm مس | ||
دی الکتریک | 3.50 ± 0.10 PE فوم شده | ||
سپر 1 | آلومینیوم PET | ||
سپر 2 | سیم قیطان CuSn پوشش 47٪ | ||
ژاکت | PVC 0.10±5.00 میلی متر | ||
کاربرد | برای استفاده در طول های طولانی تر CATV | ||
ویژگی های الکتریکی: | |||
مقاومت هادی داخلی | حداکثر.در 20℃باید کمتر از 34.3 Ω/کیلومتر باشد | ||
ظرفیت | 54 ± 3 pF/m | ||
امپدانس | 75 ± 3 Ω | ||
برگشت ضرر | بین 5 تا 1000 مگاهرتز: > 22 دسی بل | ||
سرعت انتشار | 0.85 | ||
تست جرقه (VAC) | 4 | ||
خواص مکانیکی و محیطی | |||
شعاع خم شدن کابل | 10 برابر قطر کابل | ||
محدوده دمای عملیاتی | -20℃تا 60℃ | ||
ابعاد کابل | PVC 0.15±6.6 میلی متر | ||
سطح مقطع | |||
کاهش (20℃): | |||
فرکانس (MHZ) | حداکثر تضعیف (dB/100ft) | حداکثر میرایی (dB/100m) | |
5 | 2.30 | ||
10 | 2.80 | ||
30 | 4.60 | ||
50 | 5.60 | ||
200 | 10.90 | ||
300 | 13.70 | ||
470 | 17.40 | ||
862 | ساعت 23.30 | ||
1000 | 25.20 | ||
1750 | 34.00 | ||
2150 | 38.20 | ||
2400 | 40.40 | ||
3000 | 44.20 | ||
اطلاعات سفارش: | |||
علامت گذاری |
کابل کواکس HELLOSIGNAL SAT 501 CATV COAXIAL CABLE 7100502 ×××M/FT |
||
بسته | طول مورد نظر روی قرقره، جعبه کششی، قرقره پلاستیکی، قرقره چوبی، پالت… | ||
زمان تحویل | به طور معمول 25 روز پس از دریافت سپرده. | ||
نام تجاری | HELLOSIGNAL®یا OEM |
