هادی داخلی: | 0.065"/1.67mm/14AWG قبل از میلاد | دی الکتریک: | 7.28 میلی متر 5 سلولی هوا با فاصله PE |
---|---|---|---|
سپر 1: | فویل مسی روی هم قرار گرفته است | سپر 2: | سیم بافته مسی 16*6*0.12 میلی متری پوشش 55٪ |
ژاکت: | LSZH 10.1±0.20mm | ضخامت ژاکت: | 0.030 اینچ/0.76 میلی متر |

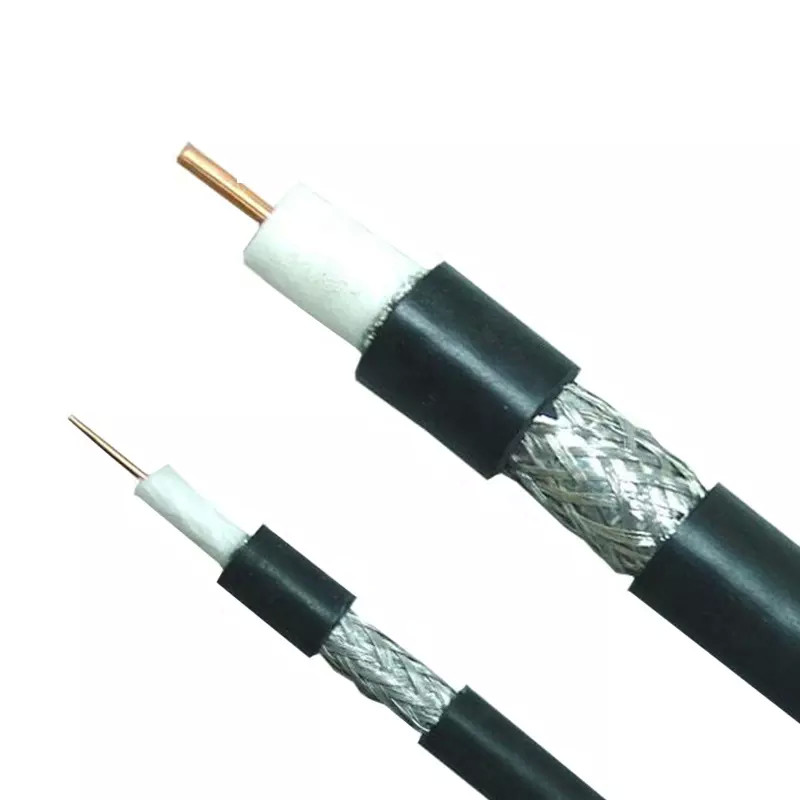

CT167 CPE LSZH کابل کواکسیال CATV 75 اهم NO.7100448 |
|||
پارامترهای ساخت و ساز: | |||
هادی داخلی | 0.065"/1.67mm/14AWG قبل از میلاد | ||
دی الکتریک | 7.28 میلی متر 5 سلولی هوا با فاصله PE | ||
سپر 1 | فویل مسی روی هم قرار گرفته است | ||
سپر 2 |
مس لخت 16*6*0.12 میلی متر سیم قیطانی 55 درصد پوشش |
||
ژاکت | LSZH 10.1±0.20mm | ||
ضخامت ژاکت | 0.030 اینچ/0.76 میلی متر | ||
کاربرد | برای استفاده در طول های طولانی تر CATV | ||
ویژگی های الکتریکی: | |||
مقاومت هادی داخلی | حداکثر.در 20℃باید کمتر از 7.86 Ω/کیلومتر باشد | ||
ظرفیت | 52 ± 3 pF/m 15.9 ± 0.9 pF/ft | ||
امپدانس | 75 ± 3 Ω | ||
برگشت ضرر | بین 5 تا 1000 مگاهرتز: > 22 دسی بل | ||
سرعت انتشار | 0.85 | ||
تست جرقه (VAC) | 4 | ||
خواص مکانیکی و محیطی | |||
شعاع خم شدن کابل | 10 برابر قطر کابل | ||
محدوده دمای عملیاتی | -20℃تا 60℃ | ||
ابعاد کابل | 7.8±0.20 میلی متر LSZH | ||
سطح مقطع | |||
کاهش (20℃): | |||
فرکانس (MHZ) | حداکثر تضعیف (dB/100ft) | حداکثر میرایی (dB/100m) | |
5 | 0.80 | ||
10 | 1.20 | ||
50 | 3.20 | ||
100 | 5.40 | ||
200 | 6.50 | ||
300 | 8.50 | ||
470 | ساعت 11.00 | ||
600 | 13.50 | ||
1000 | 16.40 | ||
اطلاعات سفارش: | |||
علامت گذاری |
HELLOSIGNAL CT167 CPE LSZH CATV COAXIAL CABLE 7100448 ×××M/FT |
||
بسته | طول درخواستی روی قرقره، قرقره چوبی، پالت… | ||
زمان تحویل | به طور معمول 25 روز پس از دریافت سپرده. | ||
نام تجاری | HELLOSIGNAL®یا OEM |
