هادی داخلی: | 0.04 اینچ/1.00mm/18AWG قبل از میلاد | دی الکتریک: | 4.6 میلی متر FPE |
---|---|---|---|
سپر 1: | فویل مسی با همپوشانی 4.75 میلی متری | سپر 2: | سیم بافته مسی 16*4*0.12 میلی متری پوشش 55٪ |
ژاکت: | 6.7±0.15mm LSZH | ضخامت ژاکت: | 0.030 اینچ/0.76 میلی متر |

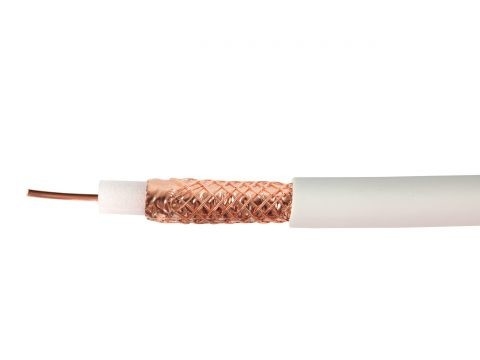

CT100 FPE LSZH کابل کواکسیال CATV 75 اهم NO.7100444 |
|||
پارامترهای ساخت و ساز: | |||
هادی داخلی | 0.04 اینچ/1.00mm/18AWG قبل از میلاد | ||
دی الکتریک | 4.6 میلی متر FPE | ||
سپر 1 | فویل مسی با همپوشانی 4.75 میلی متری | ||
سپر 2 | قیطان مسی 16*4*0.12 میلی متر سیم 55 درصد پوشش |
||
ژاکت | 6.7±0.15mm LSZH | ||
ضخامت ژاکت | 0.030 اینچ/0.76 میلی متر | ||
کاربرد | برای استفاده در طول های طولانی تر CATV | ||
ویژگی های الکتریکی: | |||
مقاومت هادی داخلی |
حداکثر.در 20℃باید کمتر از 21.9 Ω/کیلومتر باشد 6.68Ω/1000 فوت |
||
ظرفیت | 52 ± 3 pF/m 15.9 ± 0.9 pF/ft | ||
امپدانس | 75 ± 3 Ω | ||
برگشت ضرر | بین 5 تا 1000 مگاهرتز: > 22 دسی بل | ||
سرعت انتشار | 0.85 | ||
تست جرقه (VAC) | 4 | ||
خواص مکانیکی و محیطی | |||
شعاع خم شدن کابل | 10 برابر قطر کابل | ||
محدوده دمای عملیاتی | -20℃تا 60℃ | ||
ابعاد کابل | 6.7±0.15mm LSZH | ||
سطح مقطع | |||
کاهش (20℃): | |||
فرکانس (MHZ) | حداکثر تضعیف (dB/100ft) | حداکثر میرایی (dB/100m) | |
5 | 1.60 | ||
50 | 4.60 | ||
100 | 6.50 | ||
200 | 9.50 | ||
460 | ساعت 15.00 | ||
860 | 19.50 | ||
1000 | 21.50 | ||
1750 | ساعت 29.00 | ||
2150 | 32.50 | ||
اطلاعات سفارش: | |||
علامت گذاری |
HELLOSIGNAL CT100 FPE LSZH CATV COAXIAL CABLE 7100444 ×××M/FT |
||
بسته | طول مورد نظر روی قرقره، جعبه کششی، قرقره پلاستیکی، قرقره چوبی، پالت… | ||
زمان تحویل | به طور معمول 25 روز پس از دریافت سپرده. | ||
نام تجاری | HELLOSIGNAL®یا OEM |
