| محل منبع: | چین |
|---|---|
| نام تجاری: | Zion communication OR OEM |
| گواهی: | UL, ETL, CE, RoHS |
| شماره مدل: | کابل VATC |
| مقدار حداقل تعداد سفارش: | 30 کیلومتر |
| جزئیات بسته بندی: | 500 متر، 1000 متر، درام چوبی، پالت |
| زمان تحویل: | به طور معمول 15 روز کاری |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 1000 کیلومتر / ماه |
| هادی داخلی: | 0.051"/1.13mm/16AWG قبل از میلاد | دی الکتریک: | 0.180 اینچ / 4.8mm فوم پلی اتیلن |
|---|---|---|---|
| سپر 1: | 0.20 اینچ / 4.95 میلی متر آلومینیوم باند PET | سپر 2: | سیم قیطان آلومینیومی 55 درصد پوشش |
| ژاکت: | 0.268 ± 0.006 اینچ / 6.81 ± 0.15 میلی متر PVC | ضخامت ژاکت: | 0.030 اینچ/0.76 میلی متر |
|

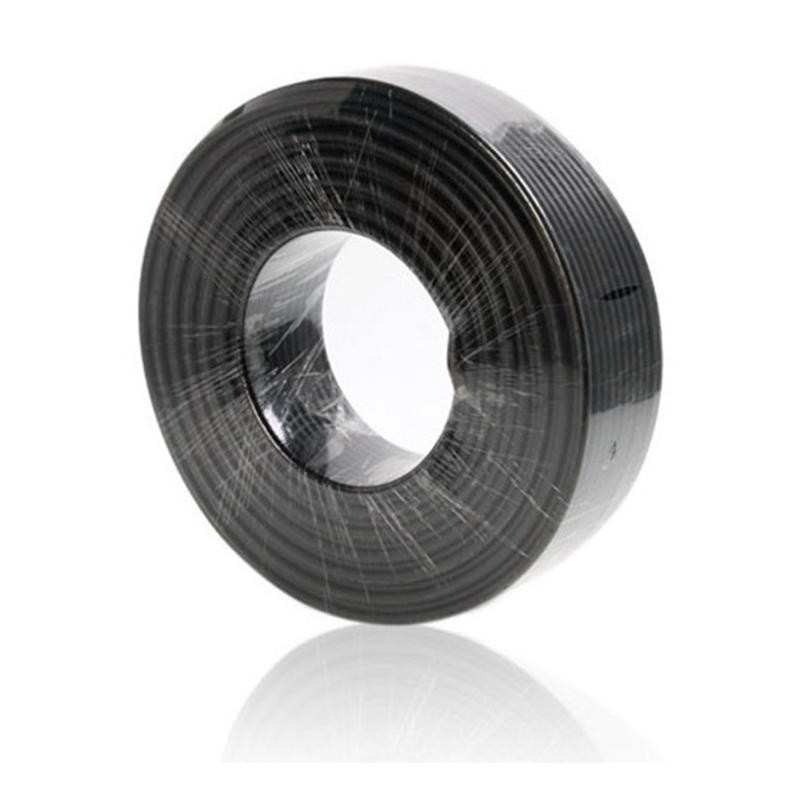

کابل کواکسیال CATV 75 اهم NO.7100421 |
|||
| پارامترهای ساخت و ساز: | |||
| هادی داخلی | 0.051"/1.13mm/16AWG قبل از میلاد | ||
| دی الکتریک | 0.180 اینچ / 4.8mm فوم پلی اتیلن | ||
| سپر 1 | 0.20 اینچ / 4.95 میلی متر آلومینیوم باند PET | ||
| سپر 2 | سیم قیطان آلومینیومی 55 درصد پوشش | ||
| ژاکت | 0.268 ± 0.006 اینچ / 6.81 ± 0.15 میلی متر PVC | ||
| ضخامت ژاکت | 0.030 اینچ/0.76 میلی متر | ||
| کاربرد | برای استفاده در طول های طولانی تر CATV | ||
| ویژگی های الکتریکی: | |||
| مقاومت هادی داخلی |
حداکثر.در 20℃باید کمتر از 17.2 Ω/کیلومتر باشد 5.25Ω/1000 فوت |
||
| ظرفیت | 52 ± 3 pF/m 15.9 ± 0.9 pF/ft | ||
| امپدانس | 75 ± 3 Ω | ||
| برگشت ضرر | بین 5 تا 1000 مگاهرتز: > 22 دسی بل | ||
| سرعت انتشار | 0.85 | ||
| تست جرقه (VAC) | 4 | ||
| خواص مکانیکی و محیطی | |||
| شعاع خم شدن کابل | 10 برابر قطر کابل | ||
| محدوده دمای عملیاتی | -20℃تا 60℃ | ||
| ابعاد کابل | 0.268 ± 0.006 اینچ / 6.81 ± 0.15 میلی متر PVC | ||
| سطح مقطع | |||
 |
|||
| کاهش (20℃): | |||
| فرکانس (MHZ) | حداکثر تضعیف (dB/100ft) | حداکثر میرایی (dB/100m) | |
| 50 | 1.13 | 3.70 | |
| 100 | 1.68 | 5.50 | |
| 200 | 2.47 | 8.10 | |
| 400 | 3.57 | 11.70 | |
| 800 | 5.18 | ساعت 17.00 | |
| 950 | 5.70 | 18.70 | |
| 1350 | 6.95 | 22.80 | |
| 1750 | 8.05 | 26.40 | |
| 2150 | 9.09 | 29.80 | |
| 3000 | 11.04 | 36.20 | |
| اطلاعات سفارش: | |||
| علامت گذاری |
HELLOSIGNAL 17 VATC BC CATV COAXIAL CABLE 7100421 ×××M/FT |
||
| بسته | طول مورد نظر روی قرقره، جعبه کششی، قرقره پلاستیکی، قرقره چوبی، پالت… | ||
| زمان تحویل | به طور معمول 25 روز پس از دریافت سپرده. | ||
| نام تجاری | HELLOSIGNAL®یا OEM | ||
