| محل منبع: | چین |
|---|---|
| نام تجاری: | Zion communication OR OEM |
| گواهی: | ISO, CE, RoHS, UL |
| شماره مدل: | کابل کواکس راه راه RF |
| مقدار حداقل تعداد سفارش: | 1 کیلومتر |
| جزئیات بسته بندی: | 100M، 300M، قرقره چوبی، کارتن |
| زمان تحویل: | 25 روز کاری |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 1000 کیلومتر / ماه |
| هادی داخلی: | لوله مسی صاف | عایق: | PE فوم شده |
|---|---|---|---|
| هادی بیرونی: | لوله آلومینیومی راه راه حلقوی | ژاکت: | PE، مشکی |
| رتبه بندی قدرت اوج: | 40 کیلو وات | <i>Max.</i> <b>حداکثر</b> <i>operating frequency</i> <b>فرکانس کاری</b>: | 5.2 گیگاهرتز |

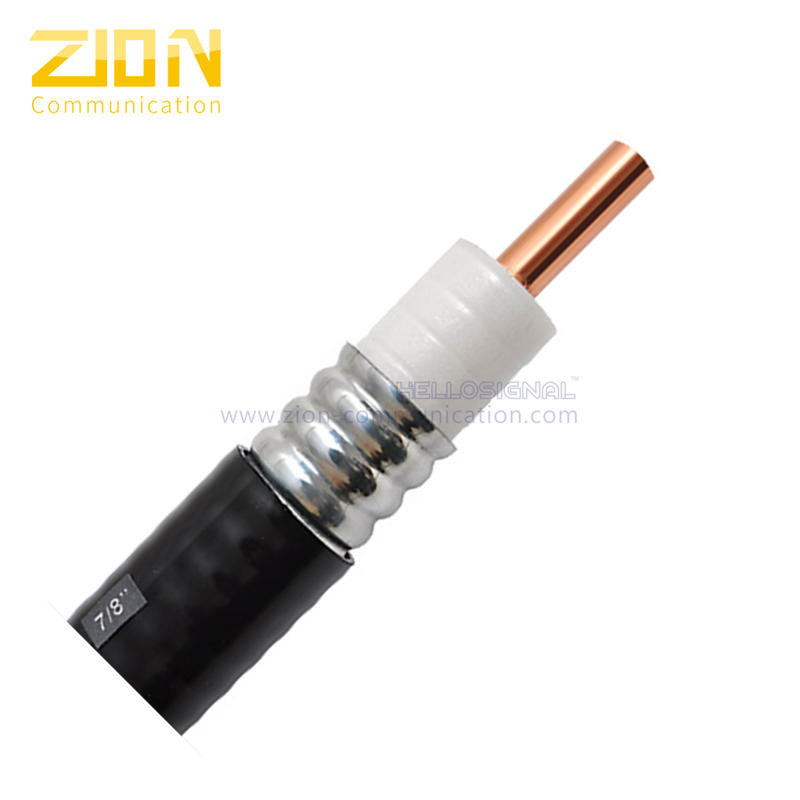

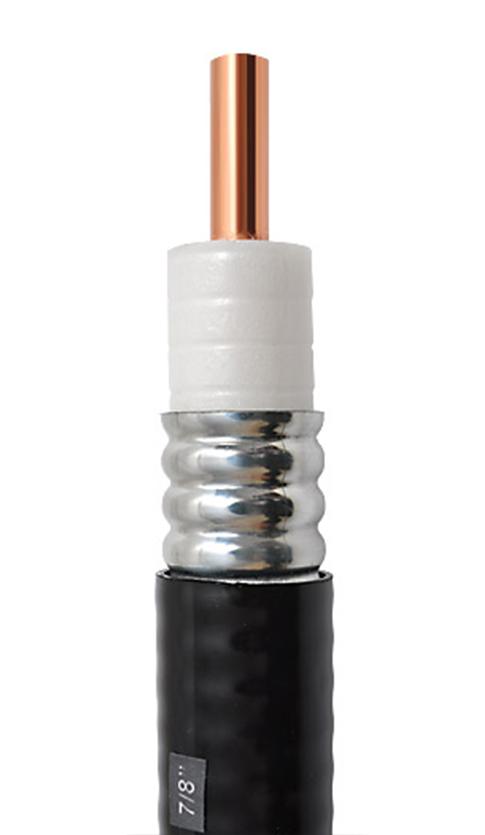

| کابل کواکسیال موجدار 50 اهم AL RF 7/8 NO.7101110 |
||||||||
| پارامترهای ساخت و ساز: | ||||||||
| هادی داخلی | لوله مسی صاف 9.00±0.10 میلی متر | |||||||
| عایق | 22.50±0.20 میلی متر پلی اتیلن فوم دار | |||||||
| هادی بیرونی | لوله آلومینیومی راه راه حلقوی 25.40±0.20 میلی متر | |||||||
| ژاکت | 27.50±0.20mm PE، مشکی | |||||||
| ضخامت ژاکت | ＞1.10 میلی متر | |||||||
| کاربرد | ||||||||
ویژگی های الکتریکی: |
||||||||
| ظرفیت | 73 pF/m |  |
||||||
| امپدانس | 50 Ω | |||||||
| سرعت انتشار | 0.91 | |||||||
| رتبه بندی قدرت اوج | 91 کیلووات | |||||||
| اوج ولتاژ | 3.2 کیلو ولت | |||||||
| مقاومت عایق | > 10000 MΩ.km | |||||||
| ولتاژ عایق | 8 کیلو ولت | |||||||
| هادی داخلی مقاومت DC | 1.90 Ω/کیلومتر | |||||||
| هادی بیرونی مقاومت DC | 1.60 Ω/کیلومتر | |||||||
| VSWR | ||||||||
| 800MHz-1000MHz | 1.15 | |||||||
| 1700MHz-2500MHz | 1.15 | |||||||
| 2500MHz-3000MHz | 1.15 | |||||||
| خواص مکانیکی و زیست محیطی: | ||||||||
| شعاع خمشی (تک خم) | 120 میلی متر | |||||||
| شعاع خمشی (خم مکرر) | 250 میلی متر | |||||||
| محدوده دمای عملیاتی | -55 تا +85 ℃ | |||||||
| ابعاد کابل | 0.20±27.50 میلی متر | |||||||
| کاهش (20℃): | ||||||||
| فرکانس (MHZ) | تضعیف (dB/100m) | توان متوسط (KW) | ||||||
| 200 | 1.75 | 4.83 | ||||||
| 450 | 2.71 | 2.88 | ||||||
| 800 | 3.68 | 2.09 | ||||||
| 900 | 3.89 | 1.98 | ||||||
| 1000 | 4.16 | 1.92 | ||||||
| 1500 | 5.19 | 1.55 | ||||||
| 1800 | 5.83 | 1.35 | ||||||
| 2000 | 6.09 | 1.3 | ||||||
| 2200 | 6.47 | 1.26 | ||||||
| 2500 | 6.89 | 1.2 | ||||||
| 3000 | 7.75 | 1.08 | ||||||
| اطلاعات سفارش: | ||||||||
| علامت گذاری | کابل کواکسیال AL RF 7-8 اینچی HELLOSIGNAL ××× M | |||||||
| بسته | طول مورد نظر در طبل و پالت چوبی. | |||||||
| زمان تحویل | به طور معمول 25 روز پس از دریافت سپرده. | |||||||
| نام تجاری | HELLOSIGNAL® OR OEM | |||||||
