هادی داخلی: | سیم آلومینیومی با روکش مس | عایق: | PE فوم شده |
---|---|---|---|
هادی بیرونی: | لوله مسی راه راه حلقوی | ژاکت: | PE، مشکی |
امپدانس: | 50 Ω | ولتاژ عایق: | 2.5 کیلو ولت |

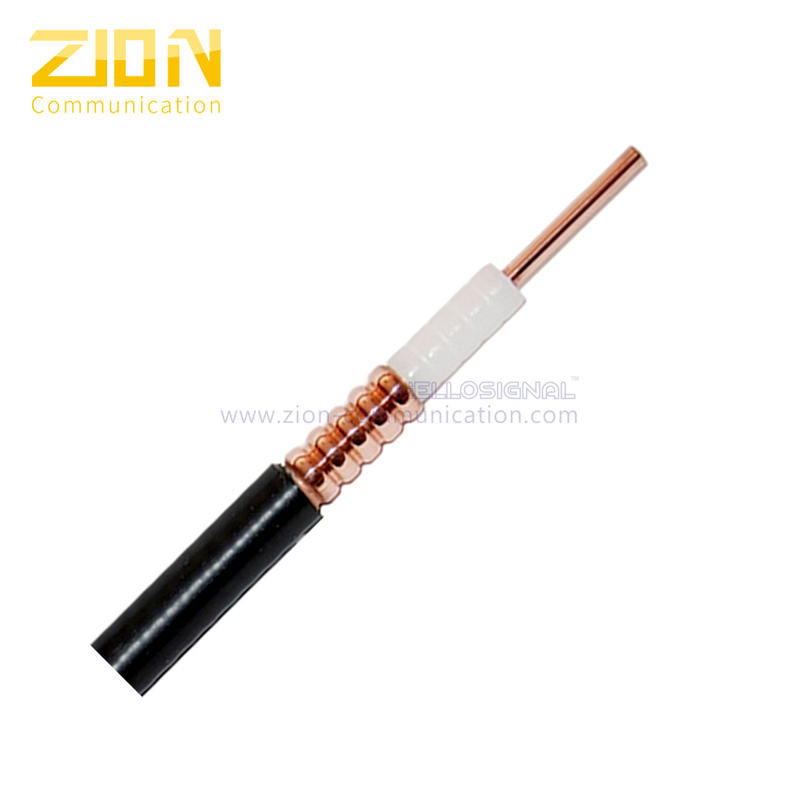

کابل کواکسیال 3/8 اینچ لوله مسی راه راه RF 50 اهم NO.7101104 |
||
پارامترهای ساخت و ساز: | ||
هادی داخلی | سیم آلومینیومی با روکش مس 3.30±0.05 میلی متر | |
عایق | 8.30±0.20 میلی متر پلی اتیلن فوم دار | |
هادی بیرونی | لوله مسی حلقوی راه راه 9.60±0.15 میلی متر | |
ژاکت | 11.20±0.20mm PE، مشکی | |
ضخامت ژاکت | > 0.80 میلی متر | |
کاربرد | ||
ویژگی های الکتریکی: |
||
ظرفیت | 76 pF/m | |
امپدانس | 50 Ω | |
سرعت انتشار | 0.88 | |
رتبه بندی قدرت اوج | 15.6 کیلو وات | |
اوج ولتاژ | 1.05 کیلو ولت | |
مقاومت عایق | >5000 MΩ.km | |
ولتاژ عایق | 2.5 کیلو ولت | |
هادی داخلی مقاومت DC | 3.10 Ω/کیلومتر | |
هادی بیرونی مقاومت DC | 2.80 Ω/کیلومتر | |
VSWR | ||
800MHz-1000MHz | 1.1 | |
1700MHz-2500MHz | 1.1 | |
2500MHz-3000MHz | 1.15 | |
خواص مکانیکی و زیست محیطی: | ||
شعاع خمشی (تک خم) | 40 میلی متر | |
شعاع خمشی (خم مکرر) | 95 میلی متر | |
محدوده دمای عملیاتی | -55 تا +85 ℃ | |
ابعاد کابل | 0.20±11.20 میلی متر | |
کاهش (20℃): | ||
فرکانس (MHZ) | تضعیف (dB/100m) | توان متوسط (KW) |
100 | 3.12 | 2.23 |
200 | 4.45 | 1.56 |
450 | 6.79 | 1.02 |
800 | 9.2 | 0.75 |
900 | 9.80 | 0.71 |
1000 | 10.37 | 0.67 |
1500 | 12.90 | 0.53 |
1800 | 14.25 | 0.48 |
2000 | 15.10 | 0.46 |
3000 | 18.9 | 0.37 |
اطلاعات سفارش: | ||
علامت گذاری | کابل کواکسیال RF 3/8 اینچی HELLOSIGNAL ××× M | |
بسته | طول مورد نظر در طبل و پالت چوبی. | |
زمان تحویل | به طور معمول 25 روز پس از دریافت سپرده. | |
نام تجاری | HELLOSIGNAL® OR OEM | |
