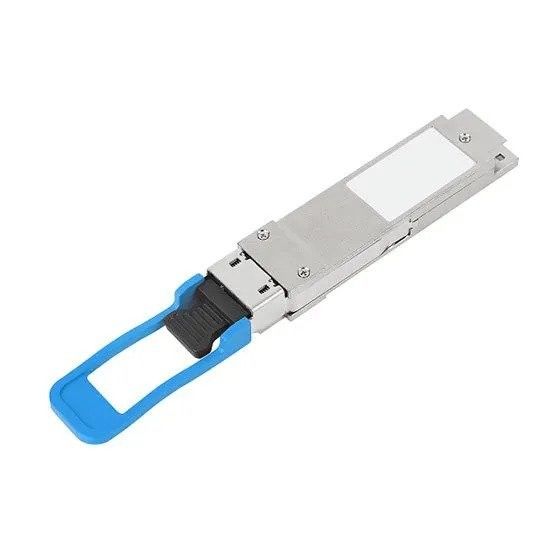

100G QSFP28 گیرنده با تکنولوژی CWDM برای فاصله 2KM و نرخ داده 100Gbps

فرستنده و گیرنده فیبر نوری 4 خط CWDM Mux/Demux 100G QSFP28 LR4 CWDM 2KM LC SMF

100G QSFP28 LR4 برای سیستم‌های فیبر تک‌حالته که از 4 کانال CWDM 25 گیگابیت بر ثانیه در باند 1310 نانومتر استفاده می‌کنند، طراحی شده است و از فواصل انتقال تا 2 کیلومتر پشتیبانی می‌کند. این ماژول چهار کانال داده الکتریکی 25 گیگابیت بر ثانیه را به چهار سیگنال نوری CWDM تبدیل می‌کند که سپس به یک جریان انتقال نوری 100 گیگابیت بر ثانیه چندگانه می‌شوند. در انتهای دریافت، ورودی نوری 100 گیگابیت بر ثانیه را به چهار کانال CWDM بازمی‌گرداند و آنها را به خروجی‌های داده الکتریکی تبدیل می‌کند.

چهار کانال CWDM در طول موج‌های مرکزی 1271 نانومتر، 1291 نانومتر، 1311 نانومتر و 1331 نانومتر کار می‌کنند. این دستگاه دارای یک کانکتور LC دوبلکس برای رابط نوری و یک کانکتور 38 پین برای اتصالات الکتریکی است. با استفاده از فیبر تک‌حالته (SMF)، این محصول از یک آرایه لیزر بازخورد توزیع‌شده (DFB) با 4 طول موج برای تبدیل ورودی‌های الکتریکی به سیگنال‌های نوری CWDM استفاده می‌کند. گیرنده از فوتودیودهای گسسته برای جمع‌آوری هر طول موج استفاده می‌کند، که سیگنال‌ها توسط یک TIA تقویت می‌شوند قبل از اینکه به عنوان داده‌های الکتریکی خروجی شوند.

این فرستنده و گیرنده که مطابق با توافقنامه چند منبع (MSA) QSFP28 و استانداردهای IEEE 802.3ba طراحی شده است، عملکرد قابل اعتماد و قابلیت همکاری را تضمین می‌کند.
