| محل منبع: | چین |
|---|---|
| نام تجاری: | Zion communication OR OEM |
| گواهی: | CE, ROHS, VDE, UL |
| شماره مدل: | نصب هوایی GYFTC8A |
| مقدار حداقل تعداد سفارش: | 100 کیلومتر |
| جزئیات بسته بندی: | 2000 متر / قرقره چوبی / کارتن |
| زمان تحویل: | به طور معمول 20 روز کاری |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 1500 کیلومتر / ماه |
| فیبر: | G.652.D، G.655، 50/125um، 62.5/125um | عضو قدرت مرکزی: | Gfrp |
|---|---|---|---|
| لوله شل: | ترموپلاستیک | ژاکت: | پلی اتیلن |
| پیام رسان: | سیم های فولادی رشته ای | بسته: | قرقره چوبی ，Φ280*280 میلی متر |
| برجسته: | فیبر نوری فیبر آلومینیومی شکل 8,کابل فیبر فیبر آلومینیومی شکل 8,کابل فیبر نوری شکل 8 |
||

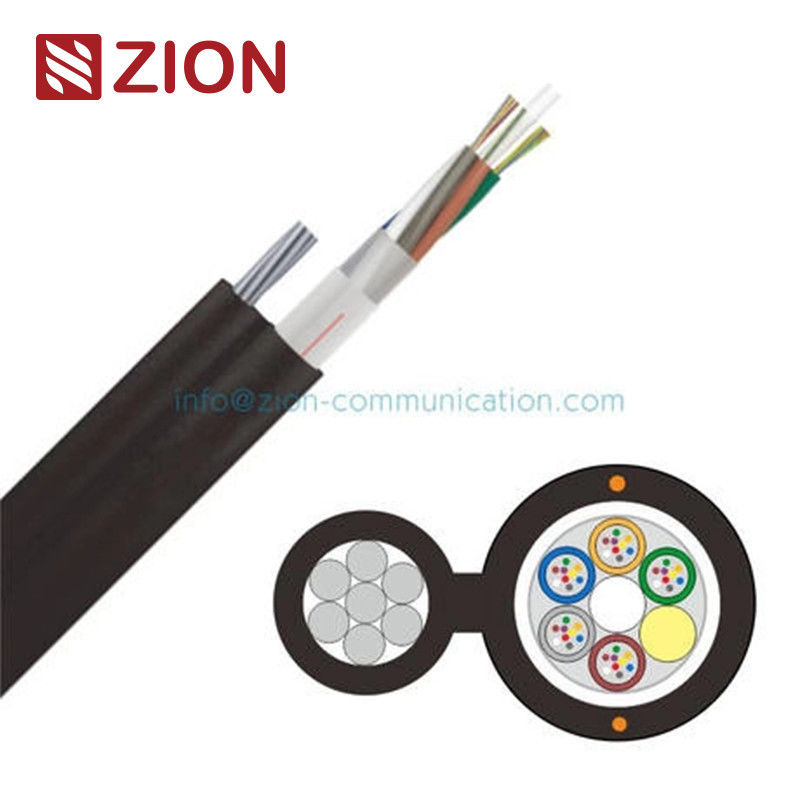

GYFTC8A FRP CSM نصب هوایی زرهی آلومینیومی شکل-8 کابل نوری خود نگهدار
|
GYFTC8A |GYTC8A کابل فیبر نوری نصب و راه اندازی زره پوش آلومینیومی FRP CSM شکل-8 خود پشتیبانی |
|||||||||||||||||||||||||
 |
|||||||||||||||||||||||||
| کاربرد: | |||||||||||||||||||||||||
| استحکام کششی بالا | |||||||||||||||||||||||||
| نصب هوایی خود نگهدار | |||||||||||||||||||||||||
| مشخصات: | |||||||||||||||||||||||||
| G.652.D | G.655 | 50/125 میلی متر | 62.5/125um | ||||||||||||||||||||||
| تضعیفی | @850nm | - | - | ≤3.0 دسی بل در کیلومتر | ≤3.0 دسی بل در کیلومتر | ||||||||||||||||||||
| @1300nm | - | - | ≤1.0 دسی بل در کیلومتر | ≤1.0 دسی بل در کیلومتر | |||||||||||||||||||||
| @1310nm | ≤0.36 دسی بل در کیلومتر | ≤0.40 دسی بل در کیلومتر | - | - | |||||||||||||||||||||
| @1550nm | ≤0.22 دسی بل در کیلومتر | ≤0.23 دسی بل در کیلومتر | - | - | |||||||||||||||||||||
| پهنای باند | @850nm | - | - | ≥500 مگاهرتز · کیلومتر | ≥200 مگاهرتز · کیلومتر | ||||||||||||||||||||
| @1300nm | - | - | ≥1000 مگاهرتز · کیلومتر | ≥600 مگاهرتز · کیلومتر | |||||||||||||||||||||
| قطبی شدن حالت پراکندگی |
فیبر فردی | ≤0.20 ps/√km | ≤0.20 ps/√km | - | - | ||||||||||||||||||||
| ارزش لینک طراحی (M=20,Q=0.01%) |
≤0.1 ps/√km | ≤0.1 ps/√km | - | - | |||||||||||||||||||||
| داده های تکنیکی: | |||||||||||||||||||||||||
| مورد | فهرست | ارزش | |||||||||||||||||||||||
| تعداد فیبر | 24 | 48 | 72 | 96 | 144 | 288 | |||||||||||||||||||
| شل لوله | تعداد لوله * الیاف در هر لوله | 4*6 | 4*12 | 6*12 | 8*12 | 12*12 | 24*12 | ||||||||||||||||||
| قطر خارجی (میلی متر) | 1.9 | 2.4 | 2.4 | 2.4 | 2.4 | 2.4 | |||||||||||||||||||
| استحکام مرکزی عضو |
مواد | FRP | فولاد | |||||||||||||||||||||||
| قطر (میلی متر) | 2.0 | 2.0 | 2.6 | 2.6 | 2.6 | 2.6 | |||||||||||||||||||
| قطر CSM روکش شده (میلی متر) | - | - | - | 4.2 | 7.4 | 4.8 | |||||||||||||||||||
| مواد مسدود کننده آب | مواد | ترکیب پرکننده کابل | |||||||||||||||||||||||
| ضد رطوبت | مواد | نوار آلومینیومی چند لایه | |||||||||||||||||||||||
| سیم مسنجر | ساختار و قطر (میلی متر) | 7*1.6 | |||||||||||||||||||||||
| غلاف | ضخامت (میلی متر) | اسمی: 1.8 | |||||||||||||||||||||||
| قطر کابل (میلی متر) تقریبا | 10.2/*21.2mm | 10.6/*21.6mm | 11.4/*22.4mm | 13.6/*24.6mm | 16.4/*27.4mm | 19.5/*30.5mm | |||||||||||||||||||
| وزن کابل (کیلوگرم بر کیلومتر) تقریبا | 10±220 | 250±10 | 270±10 | 10±310 | 10±360 | 10±450 | |||||||||||||||||||
| محدوده دمای عملیاتی (℃) | -40~+70 | ||||||||||||||||||||||||
| استحکام کششی کوتاه مدت / بلند مدت (N) | 8000/2700 | ||||||||||||||||||||||||
| مقاوم در برابر خرد کردن کوتاه مدت / بلند مدت (N/100mm) | 1000/300 | ||||||||||||||||||||||||
| ترتیب رنگ فیبر و لوله در جدول شناسایی رنگ مشخص شده است. | |||||||||||||||||||||||||
| ساختار دیگر و تعداد فیبر نیز با توجه به نیاز مشتری در دسترس است. | |||||||||||||||||||||||||
