فیبر: | G.652.D، G.655، 50/125um، 62.5/125um | عضو قدرت مرکزی: | Gfrp |
---|---|---|---|
لوله شل: | ترموپلاستیک | زره فولادی راه راه: | PSP |
ژاکت: | پلی اتیلن | پیام رسان: | سیم های فولادی رشته ای |
بسته: | قرقره چوبی ,Φ280*280 میلی متر | ||
برجسته: | فیبر نوری نصب هوایی شکل 8,فیبر نوری زرهی شکل 8 |

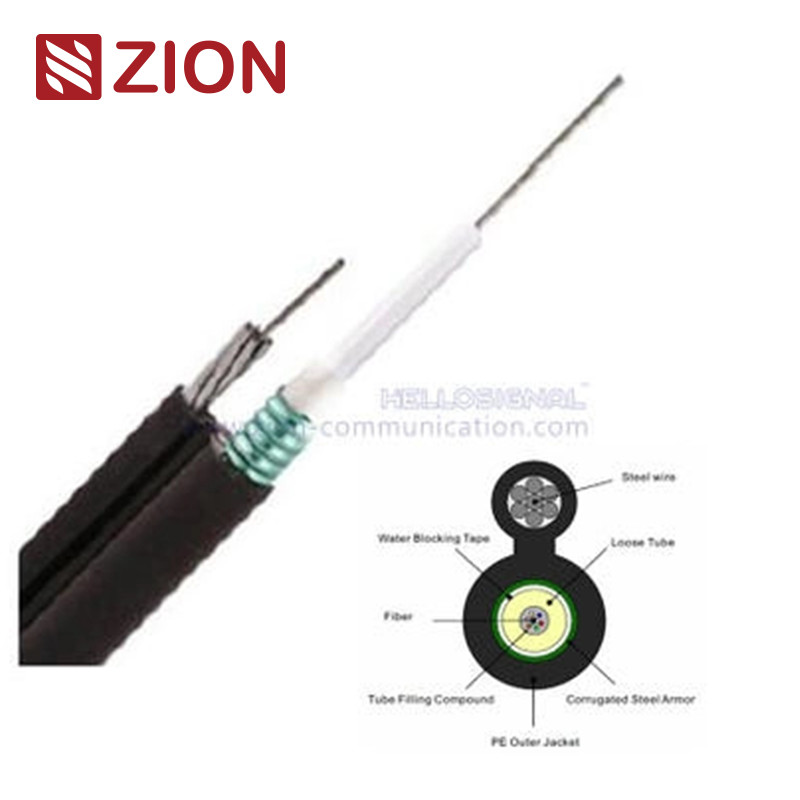

GYXTC8S PSP Armored Uni-Tube Aerial Installation Figure-8 Self-Supportable Optical Cable
GYXTC8S کابل فیبر نوری نصب هوایی PSP Armored Uni-tube |
|||||||||||||||||||||||||
کاربرد: | |||||||||||||||||||||||||
عملکرد مکانیکی و محیطی خوب | |||||||||||||||||||||||||
اندازه کوچک و وزن سبک، نصب آسان. | |||||||||||||||||||||||||
نصب هوایی خود نگهدار. | |||||||||||||||||||||||||
مشخصات: | |||||||||||||||||||||||||
G.652.D | G.655 | 50/125 میلی متر | 62.5/125um | ||||||||||||||||||||||
تضعیفی | @850nm | - | - | ≤3.0 دسی بل در کیلومتر | ≤3.0 دسی بل در کیلومتر | ||||||||||||||||||||
@1300nm | - | - | ≤1.0 دسی بل در کیلومتر | ≤1.0 دسی بل در کیلومتر | |||||||||||||||||||||
@1310nm | ≤0.36 دسی بل در کیلومتر | ≤0.40 دسی بل در کیلومتر | - | - | |||||||||||||||||||||
@1550nm | ≤0.22 دسی بل در کیلومتر | ≤0.23 دسی بل در کیلومتر | - | - | |||||||||||||||||||||
پهنای باند | @850nm | - | - | ≥500 مگاهرتز · کیلومتر | ≥200 مگاهرتز · کیلومتر | ||||||||||||||||||||
@1300nm | - | - | ≥1000 مگاهرتز · کیلومتر | ≥600 مگاهرتز · کیلومتر | |||||||||||||||||||||
قطبی شدن حالت پراکندگی |
فیبر فردی | ≤0.20 ps/√km | ≤0.20 ps/√km | - | - | ||||||||||||||||||||
ارزش لینک طراحی (M=20,Q=0.01%) |
≤0.1 ps/√km | ≤0.1 ps/√km | - | - | |||||||||||||||||||||
داده های تکنیکی: | |||||||||||||||||||||||||
مورد | فهرست | ارزش | |||||||||||||||||||||||
تعداد فیبر | 2 | 4 | 6 | 12 | 18 | 24 | |||||||||||||||||||
شل لوله | قطر خارجی (میلی متر) | 3.0 | 3.0 | 3.0 | 3.0 | 3.2 | 3.2 | ||||||||||||||||||
سیم فولادی | مواد | سیم فولادی گالوانیزه | |||||||||||||||||||||||
قطر (میلی متر) | 7*1.2 | ||||||||||||||||||||||||
غلاف | ضخامت (میلی متر) | اسمی: 0.8 | |||||||||||||||||||||||
قطر کابل (میلی متر) تقریبا | 6.3 * 15.0 میلی متر | ||||||||||||||||||||||||
وزن کابل (کیلوگرم بر کیلومتر) تقریبا | 125 کیلوگرم | ||||||||||||||||||||||||
محدوده دمای عملیاتی (℃) | -40~+70 | ||||||||||||||||||||||||
ترم مقاومت کششی (N) | 7000 | ||||||||||||||||||||||||
مقاومت در برابر خرد کردن (N/100mm) | 1500 | ||||||||||||||||||||||||
ترتیب رنگ فیبر و لوله در جدول شناسایی رنگ مشخص شده است. | |||||||||||||||||||||||||
ساختار دیگر و تعداد فیبر نیز با توجه به نیاز مشتری در دسترس است. |
