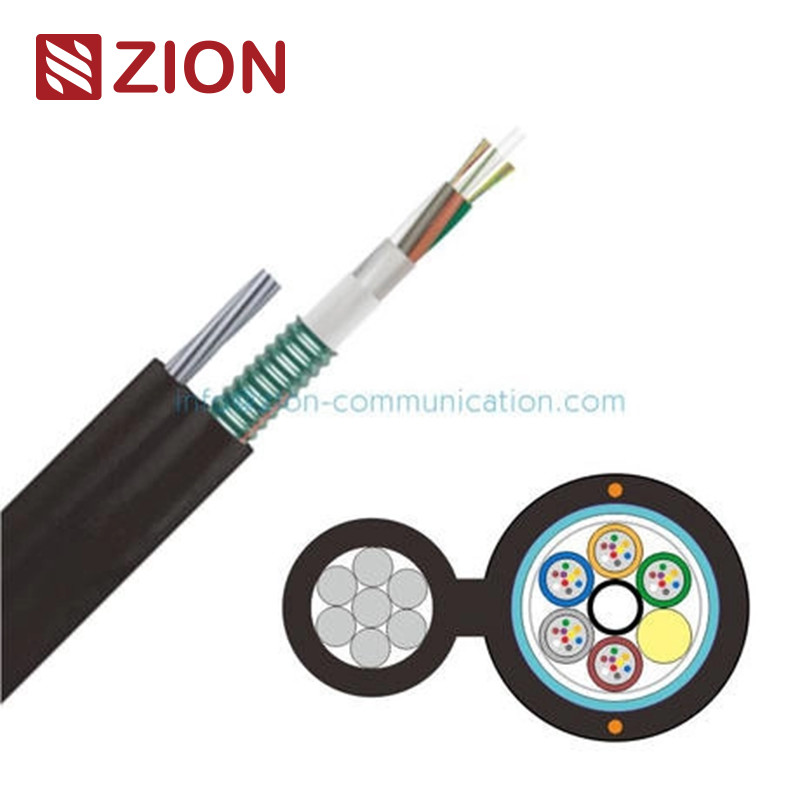

کابل نوری (همه خشک) GYFC8S شکل 8 خود نگهدارنده زرهی سبک

(تمام خشک) GYFC8S کابلهای نوری سبک زرهی خودپذیر شکل 8

GYFC8S

کابل خودپوشنده نور آمور شده شکل 8

درخواست

مقاومت کششی بالا

مقاومت بالای خرد شدن

تجهیزات هوائی مستقل

طراحی هسته نیمه خشک، آسان برای نصب و پیوند

ویژگی ها

اطلاعاتي که شما ارائه داديد شامل جزئیاتکابل های فیبر نوریو انواع آن هامشخصات عملکرددر اینجا یک تجزیه و تحلیل از ویژگی های کلیدی است:

انواع و مشخصات فیبر:

1. جی652.دوجی655انواع فیبر تک حالت با ویژگی های خاص کاهش و پراکندگی هستند که اغلب در سیستم های انتقال نوری مختلف استفاده می شوند.

   • جی652.دیک فیبر تک حالت استاندارد با ضخامت پایین تر است که برای اکثر کاربردهای عمومی مناسب است.
   • جی655یک فیبر غیر صفر که برای انتقال در مسافت های طولانی و ظرفیت بالا طراحی شده است، به ویژه زمانی که جبران پراکندگی مورد نیاز است.

2. فایبرهای چند حالت:

   • 50/125 μmو62.5/125 μmقطرات هسته/پوشش برای فیبر های چند حالت، که معمولا برای انتقال داده های کوتاه مدت (به عنوان مثال، در ساختمان ها یا محیط های دانشگاه) استفاده می شود.

کاهش (از دست دادن سیگنال):

• جی652.دوجی655:

  • در850 nmو1300 nm، هر دو نوع فیبر دارای کاهش≤3.0 دی سی بی/کیلومتر.
  • در1310 nm,جی652.ددارای کاهش≤0.36 دی سی بی/کیلومتروجی655دارد≤0.40 دی سی بی/کیلومتر.
  • در1550 nm، ضخامت≤0.22 دی سی بی/کیلومتربرایجی652.دو≤0.23 دی سی بی/کیلومتربرایجی655.

• فیبرهای چند حالت (50/125 μm و 62.5/125 μm):

  • در850 nm، ضخامت≤3.0 دی سی بی/کیلومتر.
  • در1300 nm، ضخامت هم هست≤1.0 دی سی بی/کیلومتر.

پهنای باند (قدرت انتقال سیگنال):

• فیبرهای چند حالت:
  • در850 nm,50/125 μmفیبر دارای پهنای باند≥500 MHz·km، در حالی که62.5/125 μmفیبر دارد≥200 MHz·km.
  • در1300 nm,50/125 μmفیبر دارای پهنای باند≥1000 MHz·km، در حالی که62.5/125 μmفیبر دارد≥600 MHz·km.

پراکندگی حالت قطبی (PMD):

• فیبر های فردی: هر دوجی652.دوجی655الیاف دارای مقدار پراکندگی حالت قطبی شدن≤0.20 ps/√km.
• ارزش پیوند طراحی (M=20، Q=0.01%): هر دوجی652.دوجی655فیبر دارای یک ارزش اتصال طراحی از≤0.1 ps/√km.

داده های فنی برای کابل های فیبر نوری:

مشخصات زیر برایکابل های فیبر نوریبا تعداد و پیکربندی های فیبر متفاوت:

• گزینه های شمارش فیبر: 24، 48، 72، 96، 144 فیبر

• لوله گشاده:

  • تعداد لوله ها بر اساس تعداد فیبر:
    • ۲۴ فیبر: 4 لوله * 6 فیبر در هر لوله
    • ۴۸ فیبر: 4 لوله * 12 فیبر در هر لوله
    • ۷۲ الیاف: 6 لوله * 12 فیبر در هر لوله
    • 96 الیاف: 8 لوله * 12 فیبر در هر لوله.
    • ۱۴۴ فیبر: 12 لوله * 12 فیبر در هر لوله

• قطر بیرونی:

  • ۲۴ فیبر: 1.9 میلی متر
  • 48، 72, 96 فیبر: 2.4 میلی متر
  • ۱۴۴ فیبر: 2.4 میلی متر

• عضو نیروی مرکزی:

  • ماده:FRP(پلاستیک تقویت شده با فیبر)
  • قطر:2.0 میلی متربرای فیبر 24/482.6 میلی متربرای فیبر 72/96/144

• مواد مسدود کننده آب:نوار ضد آب و نخبرای محافظت در برابر ورود آب

• زره:نوار فولادی لوله داربرای محافظت مکانیکی

• سیم پیام رسان:7*1.6 میلی مترساختار.

• پوشش بیرونی:

  • ضخامت:1.8 میلی مترنامي

• قطر کابل:

  • ۲۴ فیبر: حدود 11.1 میلی متر × 22.1 میلی متر
  • ۴۸ فیبر: حدود 12.1 میلی متر × 23.1 میلی متر
  • ۷۲ الیاف: حدود 12.6 میلی متر × 23.6 میلی متر
  • 96 الیاف: حدود 14.6 میلی متر × 25.6 میلی متر
  • ۱۴۴ فیبر: حدود 17.6 میلی متر × 28.6 میلی متر

• وزن کابل:

  • ۲۴ فیبر: 280 کیلوگرم/ کیلومتر
  • ۴۸ فیبر: 310 کیلوگرم/ کیلومتر
  • ۷۲ الیاف: 330 کیلوگرم/ کیلومتر
  • 96 الیاف۳۷۰ کیلوگرم در کیلومتر
  • ۱۴۴ فیبر: 440 کیلوگرم/ کیلومتر

• محدوده دمای عملیاتی: -40°C تا +70°C

• قدرت کششی:

  • کوتاه مدت:8000 N.
  • بلند مدت:2700 N.

• مقاومت در برابر خرد شدن:

  • کوتاه مدت:2000 N/100mm.
  • بلند مدت:600 N/100mm.
