رهبر ارکستر: | 24AWG مس برهنه جامد | جفت: | 4 جفت |
---|---|---|---|
عایق: | 0.05±0.91 میلی متر HDPE | رنگ ها: | آبی-سفید/آبی،نارنجی-سفید/نارنجی |
طناب را پاره کنید: | پنبه یا الیاف | ژاکت بیرون: | PE، PVC CM UL/ETL، LSZH PVC، PVC CMR UL/ETL |
برجسته: | کابل شبکه 24AWG CAT5E,کابل اترنت Cat5e مسی جامد,کابل اترنت Cat5e ژاکت PE |

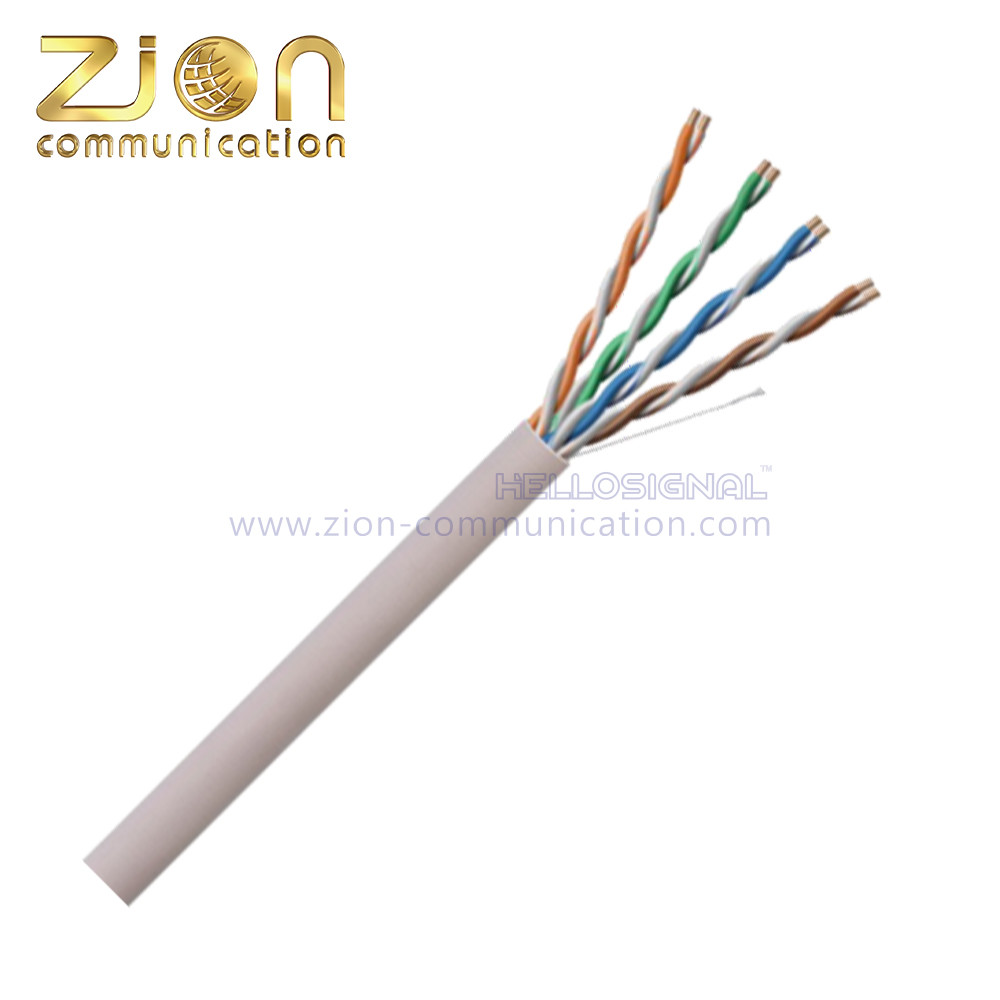

کابل شبکه اترنت شبکه Cat5e U/UTP Cat5 24AWG Solid Bare Copper
کابل U/UTP CAT5E | |||||||||
انطباق (استاندارد و گواهینامه مرجع) | |||||||||
· ISO/IEC 11801-1 Ed.1.0 | |||||||||
· ANSI/TIA-568-C.2، ANSI/TIA-568.2-D | |||||||||
· UL444,UL1581,UL1666,IEC60332-1,EN50399 | |||||||||
پشتیبانی برنامه | |||||||||
· 1000BASE-T , 100BASE-T , 10BASE-T | |||||||||
· 1Volp,ISDN, Token, 100MTPPDM, Analogand Datavideo, POE Type1,2,3,4 | |||||||||
ساخت و ساز | ویژگی های الکتریکی | ||||||||
رهبر ارکستر: | 24AWG مس برهنه جامد | مقاومت DC | 9.38 اهم / 100 متر @20℃ | ||||||
جفت: | 4 جفت | عدم تعادل مقاومت DC | 5% @ 20℃ | ||||||
عایق بندی: | 0.05±0.91 میلی متر HDPE | ظرفیت متقابل | 5.6 nF/100m | ||||||
رنگ های عایق: | آبی-سفید/آبی،نارنجی-سفید/نارنجی | امپدانس مشخصه | 1 - 100 مگاهرتز: 100±15 اهم | ||||||
سبز-سفید/سبز،قهوه ای-سفید/قهوه ای | 100 - 350 مگاهرتز: 100±22 اهم | ||||||||
پاره کردن سیم: | پنبه یا فیبر | حداکثر فرکانس | 100 مگاهرتز | ||||||
ژاکت بیرونی: | PE، PVC CM UL/ETL، LSZH PVC، PVC CMR UL/ETL |
عدم تعادل ظرفیت | 330 pF/100m | ||||||
※ هادی از 0.48mm-0.50mm همه می توانند تست فلوک را پشت سر بگذارند، فضای سر 0.50mm بزرگتر از 0.48mm است. | NVP (传输速率) | 67% | |||||||
کج شدن تاخیر | ≤ 45 ثانیه در 100 متر | ||||||||
ویژگی های عملکرد | |||||||||
فرکانس | RL (حداقل) |
از دست دادن درج (حداکثر.) | تأخیر انتشار (حداکثر) | انحراف تاخیری (حداکثر) | بعد (حداقل) |
PSNEX (حداقل) | ELNEXT (حداقل) | PSELNEXT (حداقل) | |
مگاهرتز | دسی بل | دسی بل/100 متر | ns/100m | ns/100m | دسی بل | دسی بل | دسی بل/100 متر | دسی بل/100 متر | |
1 | 20.0 | 2.2 | 570.0 | 45.0 | 65.0 | 62.0 | 61.0 | 61.0 | |
4 | 23.0 | 4.2 | 552.0 | 45.0 | 56.0 | 53.0 | 48.0 | 48.0 | |
10 | 25.0 | 6.5 | 545.0 | 45.0 | 50.0 | 47.0 | 41.0 | 41.0 | |
16 | 25.0 | 8.4 | 543.0 | 45.0 | 47.0 | 44.0 | 36.0 | 36.0 | |
20 | 25.0 | 9.3 | 542.0 | 45.0 | 45.0 | 42.0 | 34.0 | 34.0 | |
31.25 | 23.6 | 11.6 | 540.0 | 45.0 | 42.0 | 39.0 | 31.0 | 31.0 | |
62.5 | 21.5 | 17.0 | 539.0 | 45.0 | 38.0 | 35.0 | 25.0 | 25.0 | |
100 | 20.1 | 22.0 | 538.0 | 45.0 | 35.0 | 32.0 | 21.0 | 21.0 | |
※توجه: عملکرد انتقال فوق در 100M، 20±2℃ تحت شرایط آزمایش شده. | |||||||||
خواص فیزیکی ژاکت | |||||||||
ژاکت | |||||||||
سالخورده | خم سرد | ||||||||
مورد | دوره پیری | 100°*24H*7D | دوره سرد | -20±2°C*4H | |||||
قبل از پیری | بعد از پیری | شعاع خم شدن | 8 * کابل OD | ||||||
پی وی سی | استحکام کششی | ≥13.5 Mpa | ≥12.5 مگاپاسکال | بدون ترک قابل مشاهده | |||||
ازدیاد طول | ≥150٪ | ≥125٪ | |||||||
LSZH | استحکام کششی | ≥10.0 مگاپاسکال | ≥8.0 مگاپاسکال | بدون ترک قابل مشاهده | |||||
ازدیاد طول | ≥125% | ≥100% | |||||||
پلی اتیلن | استحکام کششی | ≥10.0 مگاپاسکال | ≥8.0 مگاپاسکال | بدون ترک قابل مشاهده | |||||
ازدیاد طول | ≥350٪ | ≥350٪ | |||||||
P/N | شرح | ||||||||
NO.7112101 | U/UTP CAT5E 4PR 24AWG PVC ...305M(1000FT) | ||||||||
NO.7112102 | U/UTP CAT5E 4PR 24AWG PVC ...305M(1000FT) | ||||||||
NO.7112103 | U/UTP CAT5E 4PR 24AWG PVC ...305M(1000FT) | ||||||||
NO.7112104 | U/UTP CAT5E 4PR 24AWG PVC CMR UL/ETL E*******...305M(1000FT) | ||||||||
NO.7112106 | U/UTP CAT5E 4PR 24AWG LSZH...305M(1000FT) |
