| محل منبع: | چین |
|---|---|
| نام تجاری: | Zion communication OR OEM |
| گواهی: | CE, ROHS, VDE, UL |
| شماره مدل: | واحد فیبر میکرو دمیده شده با هوا |
| مقدار حداقل تعداد سفارش: | 10 کیلومتر |
| جزئیات بسته بندی: | 1000M یا 2000M / طبل چوبی |
| زمان تحویل: | به طور معمول 25 روز کاری |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 1000 کیلومتر / ماه |
| فیبر نوری: | ITU-T G.652, G.657 IEC 60793-2-50 | کابل اپتیکا: | IEC 60794-1-2، IEC 60794-5 |
|---|---|---|---|
| بسته: | 1000M یا 2000M / طبل چوبی | گواهی: | CE, ROHS, VDE, UL |
| برجسته: | کابل فیبر نوری Micro Air Blown,IEC 60794-1-2,کابل فیبر نوری ITU-T G.652 Air Blown |
||
کابل فیبر نوری یونیت میکرو هوا دمیده (MABFU).
| واحد فیبر میکرو با هوا (MABFU) | |||||||||||
| معرفی: | |||||||||||
| MABFU بخش مهمی از کابل فیبر دمنده هوا است و محبوب ترین محصول کابل های فیبر نوری داخلی است. برای کابل کشی عمومی در بازار جهانی، به ویژه در اروپا، ژاپن، کره جنوبی و غیره. MABFU محصولی است که با قطر کوچک، سبک وزن، انعطاف پذیری بالا و سفتی مناسب می توان آن را دمید. میکرو کانال 5.0/3.5 میلی متریالیاف با یک رزین آکریلات نرم پوشیده شده اند که ابعاد و حرارت عالی را ارائه می دهد پایداری برای محافظت از الیاف، علاوه بر این، رزین را می توان به راحتی در اتصال الیاف جدا کرد.غلاف بیرونی یک است ترموپلاستیک که اصطکاک کم دارد. سطح غلاف در مقایسه با سطح کابل فیبر نوری سنتی با شیارهای خاصی طراحی شده است. این نه تنها سطح بالایی از حفاظت مکانیکی را فراهم می کند، بلکه عملکرد دمیدن عالی را نیز فراهم می کند. |
|||||||||||
| ویژگی ها و مزایا: | |||||||||||
| ● گزینه های 2،4،6،8 و 12 فیبر. ● ساختار پایدار، عملکرد مکانیکی و دمایی خوب. ● طراحی شده با شیارهای مخصوص برای پیشبرد فاصله دمیدن. ● سبک و سختی مناسب، نصب را تکرار کنید. ● طراحی شده بدون ژل، برداشتن و جابجایی آسان. ● مزیت هزینه بهتر در مقایسه با محصول سنتی. ● لوازم جانبی کامل، نیروی انسانی کمتر، زمان نصب کمتر. |
|||||||||||
| استانداردها: | |||||||||||
| مگر اینکه در این مشخصات طور دیگری مشخص شده باشد، همه الزامات باید عمدتاً مطابق باشند با مشخصات استاندارد زیر |
|||||||||||
| فیبر نوری: | ITU-T G.652,G.657 IEC 60793-2-50 | ||||||||||
| کابل اپتیکا: | IEC 60794-1-2,IEC 60794-5 | ||||||||||

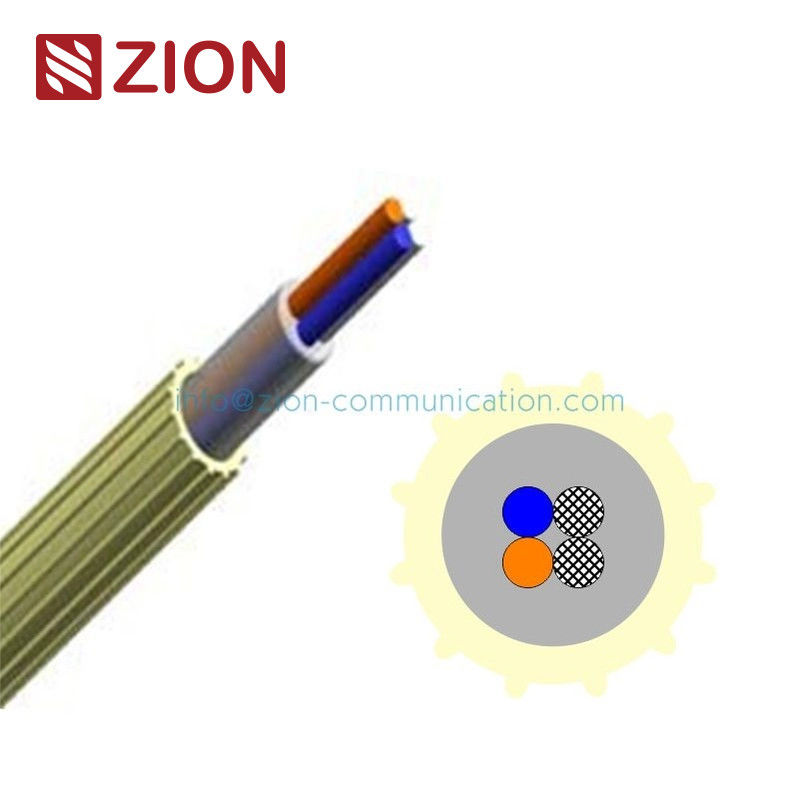

| سطح مقطع: | |||||||||||
|
1، فیبر نوری 2، رزین 3، الیاف 2 "پر شده" 4، غلاف اصطکاک کم 5، شیار |
|||||||||||
| عملکرد پایه | |||||||||||
| تعداد فیبر | 2 الیاف | 4 الیاف | 6 الیاف | 8 الیاف | 12 الیاف | ||||||
| قطر بیرونی (میلی متر) | 0.05±1.20 | 0.05±1.20 | 0.05±1.40 | 0.05±1.50 | 0.05±1.65 | ||||||
| وزن (گرم بر متر) | 1.0 | 1.0 | 1.3 | 1.8 | 2.2 | ||||||
| شعاع خمش حداقل (میلی متر) | 50 | 50 | 60 | 80 | 80 | ||||||
| درجه حرارت | ذخیره سازی: -30 ℃ ℃ + 70 ℃ عملکرد: - 30 ℃ ℃ ℃ + 70 ℃ نصب: - 5 ℃ ℃ + 50 ℃ | ||||||||||
| طول عمر کابل | 25 سال | ||||||||||
| توجه: توصیه می شود ساختار 2 الیافی از 2 الیاف پر شده باشد، زیرا ثابت شده است که 2 واحد الیاف با 2 الیاف پر شده بهتر از الیاف صفر یا یک پر شده در عملکرد دمیدن و قابلیت جداسازی الیاف است. |
|||||||||||
| پارامتر تست | |||||||||||
| تضعیف واحد فیبر | |||||||||||
| نوع فیبر | SM G.652D,G.657.A1 | ||||||||||
| تضعیفی | حداکثر 0.40dB/km @1310nm | ||||||||||
| حداکثر 0.30dB/km @1550nm | |||||||||||
| تست باد کردن | |||||||||||
| تعداد فیبر | 2 الیاف | 4 الیاف | 6 الیاف | 8 الیاف | 12 الیاف | ||||||
| ابزار آزمایش | PLUMETTAZ:UM25، ERICSSON:F، CATWAY:FBT-1.1 | ||||||||||
| مجرای استاندارد | 5.0/3.5 میلی متر | ||||||||||
| فشار | 7 بار / 10 بار | ||||||||||
| فاصله دمیدن معمولی | 500 متر / 1000 متر | 500 متر / 1000 متر | 500 متر / 1000 متر | 500 متر / 1000 متر | 500 متر / 800 متر | ||||||
| زمان دمیدن معمولی | 10 دقیقه / 18 دقیقه | 10 دقیقه / 18 دقیقه | 12 دقیقه / 18 دقیقه | 13 دقیقه / 18 دقیقه | 15 دقیقه / 18 دقیقه | ||||||
| عملکرد مکانیکی | |||||||||||
| تست | استاندارد | مولفه های | نتایج آزمون | ||||||||
| تنش | EN 18700 A1/501 IEC 60794-1-2-E1 |
بار 1×W است | تضعیف اضافی ≤0.05dB بعد از تست |
||||||||
| خم شدن | IEC 60794-1-2--E11A | قطر 40mm×3 دور 5 سیکل در 20 درجه سانتیگراد |
تضعیف اضافی ≤0.05dB، پس از آزمایش | ||||||||
| خرد کردن | IEC 60794-1-2-E3 | 100 نیوتن، دهه 60 | تضعیف اضافی ≤0.05dB، پس از آزمایش | ||||||||
| تمام آزمایشات نوری در 1550 نانومتر انجام شد | |||||||||||
| عملکرد محیطی | |||||||||||
| تست | استاندارد | مولفه های | نتایج آزمون | ||||||||
| چرخه دما | IEC 60794-1-2-F1 | -30℃، +70 درجه سانتیگراد، (2 چرخه) |
تضعیف مطلق ≤0.5dB/km، در طول آزمایش تضعیف اضافی ≤0.1dB/km، در حین و بعد از تست |
||||||||
| خیساندن در آب | IEC 60794-5 | 1000 ساعت در آب 18 تا 22 ℃ |
(تست بعد از چرخه دمایی) ≤0.07dB/km تغییر در مقایسه با مقدار شروع |
||||||||
| چرخه حرارت مرطوب | IEC 60068-2-38 | 25℃، 65℃، 25℃، 65℃، 25 ℃، -10 ℃، 25 ℃ |
تضعیف مطلق ≤0.5dB/km، در طول آزمایش تضعیف اضافی ≤0.1dB/km، در حین و بعد از تست |
||||||||
| تمام آزمایشات نوری در 1550 نانومتر انجام شد | |||||||||||
| کد رنگ فیبر | |||||||||||
| خیر | 1 | 2 | 3 | 4 | 5 | 6 | |||||
| رنگ | آبی | نارنجی | سبز | رنگ قهوه ای | خاکستری | سفید | |||||
| خیر | 7 | 8 | 9 | 10 | 11 | 12 | |||||
| رنگ | قرمز | سیاه | رنگ زرد | بنفش | رنگ صورتی | آبی | |||||
| رنگ غلاف | |||||||||||
| ● زرد | |||||||||||
| طول تحویل | |||||||||||
| طول تحویل استاندارد 1000 متر، 2000 متر، 3000 متر، 4000 متر، 6000 متر با تحمل -0.5 تا 1٪ است. برای گزینه های بیشتر، لطفا با خدمات مشتری تماس بگیرید. |
|||||||||||
| بسته بندی | |||||||||||
| کلاف رایگان در تابه. | |||||||||||
| تعداد فیبر | طول (متر) |
اندازه تابه Φ×H (میلی متر) |
وزن (ناخالص) (کیلوگرم) |
|
|||||||
| 2 تا 4 الیاف | 2000 متر | φ510 × 200 | 8.0 | ||||||||
| 4000 متر | φ510 × 200 | 10.0 | |||||||||
| 6000 متر | φ510 × 300 | 13.0 | |||||||||
| 6 الیاف | 2000 متر | φ510 × 200 | 9.0 | ||||||||
| 4000 متر | φ510 × 300 | 12.0 | |||||||||
| 8 الیاف | 2000 متر | φ510 × 200 | 9.0 | ||||||||
| 4000 متر | φ510 × 300 | 14.0 | |||||||||
| 12 الیاف | 1000 متر | φ510 × 200 | 8.0 | ||||||||
| 2000 متر | φ510 × 200 | 10.0 | |||||||||
| 3000 متر | φ510 × 300 | 14.0 | |||||||||
| 4000 متر | φ510 × 300 | 15.0 | |||||||||
