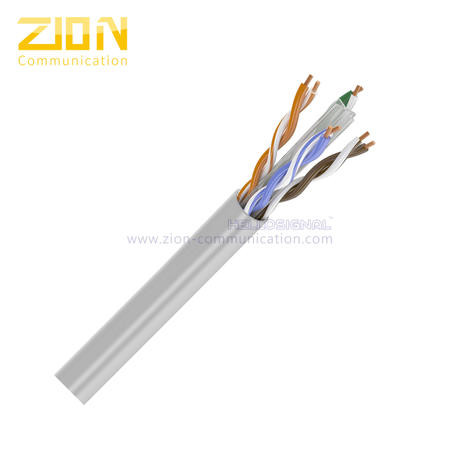

کابل شبکه U/UTP CAT6 با روکش عایق FEP Plenum و هادی مسی جامد بدون روکش

اطلاعات پایه
محل منبع: چین
نام تجاری: OEM or HELLOSIGNAL
گواهی: CE, RoHS, CPR,ETL, UL
شماره مدل: 7112205
مقدار حداقل تعداد سفارش: 30.5 کیلومتر

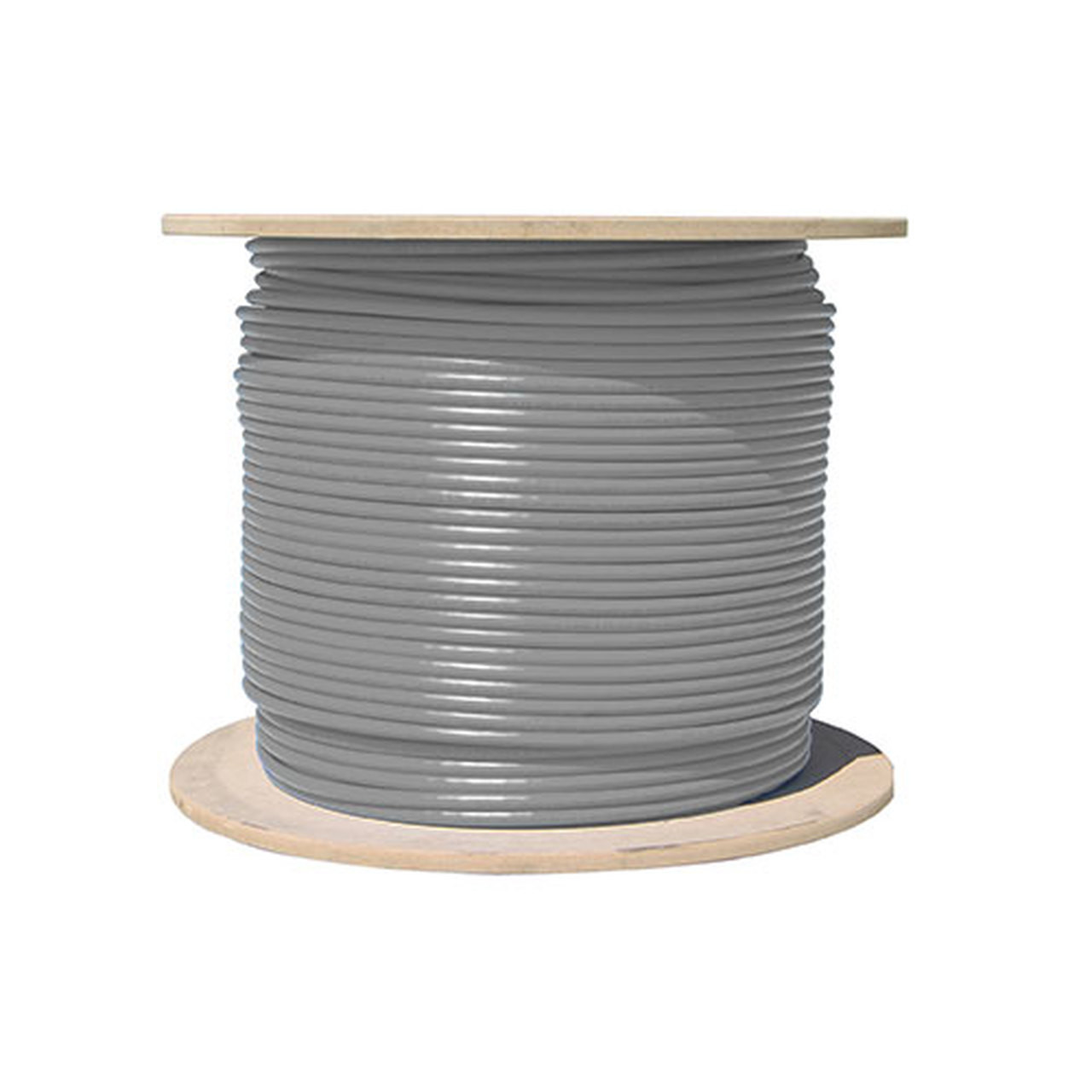

جزئیات بسته بندی: 305M / جعبه کشش ، 305M / قرقره چوبی ، 500M / قرقره چوبی
زمان تحویل: 25 روز کاری
شرایط پرداخت: T/T، L/C
قابلیت ارائه: 1000 کیلومتر / ماه
اطلاعات تکمیلی
هادی: مس برهنه جامد عایق: FEP
ژاکت: Plenum PVC رنگ: سفید
بسته: 305M/جعبه کششی، 500M/درام چوبی لوگو: OEM
برجسته کردن:

کابل شبکه عایق FEP CAT6

,

کابل شبکه U / UTP CAT6

,

کابل شبکه کت Plenum CAT6


توضیحات محصول

کابل شبکه U/UTP CAT6 CMP FEP عایق بندی
کابل گواهی UL/ETL - شماره بخش: 7112205
خلاصه ی محصول
U/UTP CAT 6 هادی مس 0.57 میلی متری جامد با عایق FEP و کابل شبکه ژاکت کامل. CMP با گواهینامه UL / ETL برای بازارهای جهانی رتبه بندی شده است.
ساخت کابل
راننده 0.57±0.005mm جامد مس برهنه
جفت ها 4 جفت
عایق بندی 1.02±0.05 mm FEP
رنگ های عایق آبی-سفید/آبی، نارنجی-سفید/نارنجی، سبز-سفید/سبز، قهوه ای-سفید/قهوه ای
بخش متقاطع FEP یا LSZH CROSSWEB
ریپکورد کفلر
ژاکت بیرونی 6.0±0.3 mm PVC کامل

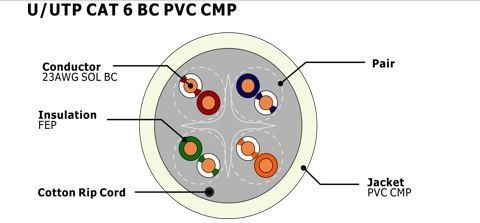

نمودار برش متقابل
کابل شبکه U/UTP CAT6 با روکش عایق FEP Plenum و هادی مسی جامد بدون روکش 0
انطباق و گواهینامه
  • ISO/IEC 11801-1 چاپ1.0
  • ANSI/TIA-568-C2، ANSI/TIA-568.2-D
  • UL444، UL1581، UL1666، IEC60332-1، EN50399
ویژگی های الکتریکی
مقاومت DC <9.38 اوم/100 متر @20 درجه سانتیگراد
عدم تعادل مقاومت DC 5٪ @ 20°C
توانایی متقابل 5.6 nF/100m
مقاومت مشخص ۱-۱۰۰ مگاهرتز: ۱۰۰±۱۵ اوم
100-250 مگاهرتز: 100±20 اوم
حداکثر فرکانس 250 مگاهرتز
عدم تعادل ظرفیت 330 pF/100m
NVP (تعداد انتقال) ۶۵٪
تاخير ≤ 45ns/100m
خواص فیزیکی
تنش کششی (حداکثر) ≥13.5Mpa
شعاع خم (دقيقه) 8×OD از ژاکت
دمای کار -20 تا 80 درجه سانتیگراد
ویژگی های عملکرد
فرکانس (MHz) کاهش (dB/100m) بعدی (dB) ACRF (dB) PS.NEXT (دبی) PS.ACRF (دبی) RL (dB) تاخیر (ns/100m) انحراف (ns/100m)
1 2.0 74.3 67.8 72.3 64.8 20.0 570 45
4 3.8 65.3 55.8 63.3 52.8 23.0 552
8 5.3 60.8 49.7 58.8 46.7 24.5 547
10 6.0 59.3 47.8 57.3 44.8 25.0 545
16 7.6 56.2 43.7 54.2 40.7 25.0 543
20 8.5 54.8 41.8 52.8 38.8 25.0 542
25 9.5 53.3 39.8 51.3 36.8 24.3 541
31.25 10.7 51.9 37.9 49.9 34.9 23.6 540
62.5 15.4 47.4 31.9 45.4 28.9 21.5 539
100 19.8 44.3 27.8 42.3 24.8 20.1 538
200 29.0 39.8 21.8 37.8 18.8 18.0 537
250 32.8 38.3 19.8 36.3 16.8 17.3 536
توجه: عملکرد انتقال بالا برای 100M در شرایط 20±2°C آزمایش شده است.
اطلاعات سفارش
علامت گذاری HELLOSIGNAL NO.7112205 23AWG SOLID CAT-6 250MHZ UTP CMP E****** (UL) C(UL) --ETL تایید شده به ANSI/TIA 568C.2 مطابق با RoHS *****FT
بسته بندی داخلی 1000FT/Pull Box (یا بر اساس درخواست مشتری)
بسته بندی بیرونی جعبه رنگ، پالت (یا هر درخواست مشتری)
زمان تحویل معمولاً 25 روز بعد از دریافت سپرده
برند HELLOSIGNAL® یا OEM
CAT6 کاربردهای کابل
  • پشتیبانی از 10 گیگابایت در ثانیه با فرکانس ها تا 250 مگاهرتز
  • برنامه های 10GBASE-T/POE/VOIP
  • کامپیوترها و لپ تاپ ها/تلویزیون ها/نقاط دسترسی وای فای
  • دستگاه ها و تلفن های متصل به شبکه
برتری در تولید
زایون کمیونیکیشن تولید کننده و صادر کننده پیشرو کابل های CAT6 U/UTP CMP با تجربه گسترده ای در تولید برای بازارهای صادراتی است.
فرآیند کنترل کیفیت
  • بازرسی مواد ورودی توسط QC
  • کنترل کامل فرآیند تولید
  • برنامه های آموزش منظم کارگران
  • دستورالعمل کار در هر ایستگاه کار
  • پیاده سازی سیستم 5S
  • روش های نگهداری ماشین
  • کنترل کیفیت و بازرسی نهایی
