دوام جفت گیری (چرخه): | ≥1000 | زمان پاسخگویی (dB/ms): | 3 |
---|---|---|---|
دقت کنترل تضعیف (dB): | 0.5± | ولتاژ تغذیه (DC): | ± 5 ولت |
دمای عملیاتی (℃): | -5 ~ +65 | دمای ذخیره سازی (℃): | -40 ~ +75 |
برجسته: | تضعیف کننده های ثابت OEM زن به مرد,تضعیف کننده نوری FC APC به FC APC |
کد صهیون | توضیحات صهیون | |||||||

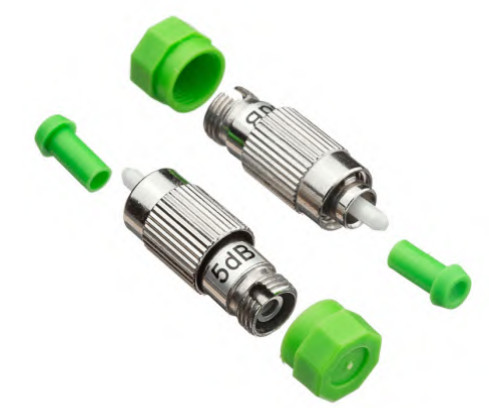

7236007 | تضعیف کننده فیبر نوری ثابت فیبر نوری FC APC Female به FC APC mare |
تضعیف کننده های زن به مرد ثابت OMC کنترل مشخصی از سیگنال های نوری را هم در محصولات یکپارچه و هم در محصولات اضافی ارائه می دهد.بسته به پروژه یا نیاز، تضعیف کننده های ثابت می توانند میزان عبور نور را به سطوح دقیق مورد نیاز پروژه یا برنامه شما محدود کنند (تضعیف کنند).این سطوح تضعیف دقیق عملکرد بسیار دقیقی را ارائه می دهد. | ||||||||
امکانات
مقادیر دقیق تضعیف | ||||||||
از دست دادن PDL و درج کم | ||||||||
پرداخت دقیق انعکاس | ||||||||
اتصال سریع | ||||||||
تضعیف پایدار، بسیار قابل اعتماد | ||||||||
با ابتکارات سبز صنعتی مانند ROHS مطابقت دارد | ||||||||
سازگار با GR910 |
کاربرد تضعیف کننده:
تضعیف کننده فیبر نوری ZION COMMUNICATIONS نوعی دستگاه نوری است که می تواند انرژی سیگنال نوری را کاهش دهد.برای تضعیف توان نوری ورودی و جلوگیری از اعوجاج ناشی از گیرنده نوری به دلیل قدرت نوری فوق العاده قوی استفاده می شود. تضعیف کننده فیبر نوری، به عنوان نوعی دستگاه غیرفعال نوری، برای اشکال زدایی عملکرد برق نوری، اشکال زدایی و کالیبراسیون استفاده می شود. ابزار فیبر نوری در سیستم ارتباط نوری و تضعیف سیگنال فیبر نوریاین محصول از فیبر ضعیف کننده دوپ شده با یون های فلزی ساخته شده است که می تواند قدرت نوری را به سطح مورد نیاز تنظیم کند. عمدتاً در موارد زیر استفاده می شود: 1.CWDM&DWDM،2.شبکه های مرکز داده، 3.سیستم های CATV، 4. تجهیزات تست |
||||||||
نوع رابط | LC، SC، FC، ST | |||||||
تضعیف کننده فیبر نوری LC: در رابط فیبر نوری LC استفاده می شود، کانکتور برای اتصال ماژول SFP، توسط مکانیزم چفت جک ماژولار (RJ) با کارکرد آسان ساخته شده است.(معمولا از روترها استفاده می شود) | ||||||||
تضعیف کننده فیبر نوری SC: برای رابط فیبر نوری SC استفاده می شود، به نظر می رسد بسیار شبیه رابط RJ-45 است، اما رابط SC صاف تر است، تفاوت آشکار در قطعه تماس داخل آن است، اگر 8 مخاطب نازک مسی باشد، پس یک رابط RJ-45، اگر یک ستون مسی باشد، یک رابط فیبر SC است. | ||||||||
تضعیف کننده فیبر نوری FC: برای رابط فیبر نوری FC اعمال می شود، روش تقویت خارجی یک آستین فلزی است و روش چفت و بست یک چرخش است.به طور کلی در سمت ODF استفاده می شود (بیشتر در قاب توزیع استفاده می شود) | ||||||||
تضعیف کننده فیبر نوری ST: برای رابط فیبر نوری ST اعمال می شود، که معمولاً در قاب توزیع فیبر نوری استفاده می شود، پوسته گرد است و روش چفت و بست چرخان است.(برای اتصال 10Base-F، کانکتور معمولا از نوع ST است. اغلب در فریم های توزیع فیبر نوری استفاده می شود) |
مشخصات:
پارامتر | FC، SC، LC، ST | |||||||
طول موج عملیاتی (nm) | 1310-1550 | |||||||
افت درج (dB) | ≤ 0.6 | |||||||
ضرر برگشتی (dB) | ≥45 | |||||||
تکرارپذیری (dB) | ≤ 0.2 | |||||||
وضوح (dB) | ≤ 0.1 | |||||||
از دست دادن وابسته به طول موج (dB) | WDL≤ 0.3(CorLBand) | |||||||
از دست دادن وابسته به قطبش (dB) | PDL≤ 0.2 | |||||||
افت وابسته به دما (dB) | TDL≤ 0.2 | |||||||
تحمل برای میرایی 1-5dB(dB) | 0.5± | |||||||
تحمل برای میرایی 6-30dB (nm) | ± 10 | |||||||
دوام جفت گیری(چرخه) | ≥1000 | |||||||
زمان پاسخگویی (dB/ms) | 3 | |||||||
دقت کنترل تضعیف (dB) | 0.5± | |||||||
ولتاژ تغذیه (DC) | ± 5 ولت | |||||||
دمای عملیاتی (℃) | -5 ~ +65 | |||||||
دمای ذخیره سازی (℃) | -40 ~ +75 |
قانون به نام
بسته بندی
این بسته کابل فیبر نوری که به راحتی گرفته می شود و به خوبی محافظت می شود توسط OMC به عنوان پیش فرض برچسب و علامت گذاری شده است. اندازه کارتن استاندارد: 34*22*15 سانتی متر.44*34*24 سانتی متر ;54*39*34 سانتی متر.اینکه کدام کارتن مورد استفاده قرار گیرد بستگی به تعداد کالا دارد.بسته بندی را می توان سفارشی کرد. | ||||||||
خدمات OEM/ODM برای شما
تضعیف کننده ثابت OMC's LC Female to LC Male برای SM UPC (1-25dB) و SM APC (1-25dB) موجود است. |
ZION Communication به دلیل تیم تحقیق و توسعه حرفه ای، تجربیات زیادی در تولید کیس های OEM/ODM دارد. |
• آرم سفارشی | |||||||
• لیبل/کیسه پلی اتیلن/طراحی کارتن |
7237015، ZC11FXOODXX | تضعیف کننده فیبر نوری ثابت 24F MPO زن پلاگین (1-20dB) | ||
7237014، ZC11FXNNDXX | تضعیف کننده فیبر نوری ثابت مرد 12F MPO Plug-in (1-20dB) | ||
7237013، ZC12FXMMDXX | تضعیف کننده فیبر نوری ثابت مرد 8F MPO Plug-in (1-20dB) | ||
7237012، ZC11FXLLDXX | تضعیف کننده فیبر نوری ثابت E2000 UPC Female تا E2000 UPC نر فیبر نوری (1-25dB) | ||
7237011، ZC11FXKKDXX | تضعیف کننده فیبر نوری ثابت E2000 APC Female تا E2000 APC نر فیبر نوری (1-25dB) | ||
7237010، ZC12FXJJDXX | تضعیف کننده فیبر نوری ثابت فیبر نوری MU UPC زن به MU UPC مرد (1-25dB) | ||
7237009، ZC11FXIIDXX | تضعیف کننده فیبر نوری ثابت فیبر نوری MU APC Female به MU APC نر (1-25dB) | ||
7237008، ZC11FXHHDXX | تضعیف کننده فیبر نوری ثابت فیبر نوری FC UPC Female به FC UPC نر (1-25dB) | ||
7237007، ZC11FXGGDXX | تضعیف کننده فیبر نوری ثابت فیبر نوری FC APC Female به FC APC mare | ||
7237006، ZC11FXFFDXX | تضعیف کننده فیبر نوری ثابت فیبر نوری ST UPC زن به ST UPC مرد (1-25dB) |
