بررسی اجمالی محصول

آداپتور فیبر نوری طراحی شده برای پیکربندی‌های SC، LC، FC، ST/APC UPC SX/DX/QUAD با تقارن جوشکاری 0.9/2.0/3.0 میلی‌متر در ساختار پلاستیکی/هیبریدی.

اطلاعات محصول Zion

کد Zion	توضیحات Zion

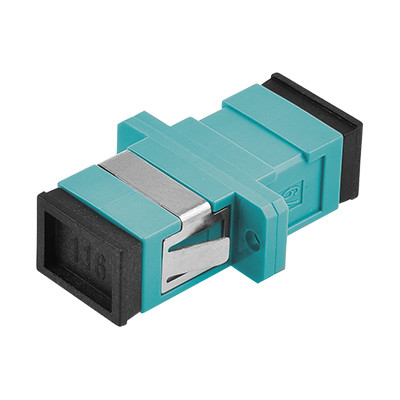

7235087	آداپتور/کوپلر فیبر نوری SC OM3 SX با فلنج

کاربردها

آداپتورهای فیبر نوری با اتصال دقیق دو کانکتور، به منابع نور اجازه می‌دهند تا با حداکثر راندمان منتقل شوند و در عین حال تلفات سیگنال را به حداقل برسانند. این آداپتورها دارای تلفات درج کم، قابلیت تعویض عالی و قابلیت تکرارپذیری قابل اعتماد هستند. هر آداپتور فیبر نوری قبل از ارسال، تحت آزمایش عملکردی قرار می‌گیرد تا از عملکرد بهینه اطمینان حاصل شود.

توضیحات محصول

آداپتورهای فیبر نوری اتصالات بین کانکتورهای فعال فیبر نوری یکسان یا متفاوت را در خطوط فیبر پیاده‌سازی می‌کنند. آنها با تراز کردن دقیق سطوح انتهایی فیبر برای به حداکثر رساندن انتقال انرژی نور از فیبرهای خروجی به فیبرهای دریافت‌کننده، تداوم مسیر نوری را با حداقل تلفات تضمین می‌کنند.

آداپتورهای فیبر نوری که با نام کوپلر نیز شناخته می‌شوند، دستگاه‌های فشرده‌ای هستند که برای خاتمه دادن یا اتصال کابل‌ها و کانکتورهای فیبر نوری بین دو خط فیبر نوری طراحی شده‌اند.

شرکت ارتباطات هانگژو زیون، آداپتورهایی با مقاومت در برابر شعله بالا، تلفات درج کم، دوام استثنایی و محدوده دمای عملیاتی گسترده ارائه می‌دهد که آنها را به انتخابی ایده‌آل برای کاربردهای پر تقاضا تبدیل می‌کند.

مشخصات فنی

پارامتر	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC
SM (OS2)	MM (OM1,2,3,4)
طول موج عملیاتی (نانومتر)	1310-1550 \| 850-1300
تلفات درج (dB)	≤ 0.2
تلفات بازگشت (dB)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
تکرارپذیری (dB)	≤ 0.2
تلفات متناوب (dB)	≤ 0.2
دوام	تغییر 500 بار درون‌یابی کمتر از 0.20dB است
تعداد کانال‌ها	تک هسته‌ای، دو هسته‌ای، 4 هسته‌ای
جنس قاب	فلز یا پلاستیک
جنس آستین	سرامیک یا فلز
دمای عملیاتی (درجه سانتیگراد)	-40 ~ +85
دمای نگهداری (درجه سانتیگراد)	-40 ~ +85

محصولات مرتبط

کد Zion	توضیحات Zion
7235001	آداپتور/کوپلر فیبر نوری پلاستیکی LC SX با فلنج
7235002	آداپتور/کوپلر فیبر نوری پلاستیکی تقارن جوشکاری LC Dx با فلنج
7235003	آداپتور/کوپلر فیبر نوری پلاستیکی یک تکه LC QUAD با فلنج
7235004	آداپتور/کوپلر فیبر نوری پلاستیکی SC با پایه
7235005	آداپتور/کوپلر فیبر نوری پلاستیکی SC با اجتناب از لیزر بدون فلنج
7235006	آداپتور/کوپلر فیبر نوری فلزی SC SX با اجتناب از لیزر با فلنج
7235007	آداپتور/کوپلر فیبر نوری فلزی SC DX با اجتناب از لیزر با فلنج
7235008	آداپتور/کوپلر فیبر نوری هیبریدی SC-FC SX
7235009	آداپتور/کوپلر فیبر نوری هیبریدی SC-FC DX
7235010	آداپتور/کوپلر فیبر نوری هیبریدی FC-ST SX
7235011	آداپتور/کوپلر فیبر نوری هیبریدی FC-ST DX
7235012	آداپتور/کوپلر فیبر نوری هیبریدی SC-LC SX
7235013	آداپتور/کوپلر فیبر نوری هیبریدی SC-LC DX
7235014	آداپتور/کوپلر فیبر نوری هیبریدی SC-ST SX
7235015	آداپتور/کوپلر فیبر نوری هیبریدی SC-ST DX
7235016	آداپتور/کوپلر فیبر نوری FC SX Big D-Type
7235017	آداپتور/کوپلر فیبر نوری FC SX با فلنج مستطیلی
7235018	آداپتور/کوپلر فیبر نوری FC با فلنج مستطیلی

انواع کانکتور

کانکتور LC

در رابط فیبر نوری LC برای اتصال ماژول‌های SFP استفاده می‌شود. دارای مکانیزم قفل جک مدولار (RJ) با کاربری آسان است. معمولاً در روترها استفاده می‌شود.

کانکتور SC

رابط فیبر نوری SC شبیه RJ-45 است اما مسطح‌تر است و دارای کنتاکت‌های ستون مسی به جای کنتاکت‌های مسی نازک است.

کانکتور FC

رابط فیبر نوری FC دارای تقویت خارجی آستین فلزی با بست پیچ و مهره است. معمولاً در فریم‌های توزیع ODF استفاده می‌شود.

کانکتور ST

رابط فیبر نوری ST دارای پوسته گرد با بست پیچ و مهره است. معمولاً در فریم‌های توزیع فیبر برای اتصالات 10Base-F استفاده می‌شود.

خدمات OEM/ODM

ZION Communication خدمات جامع OEM/ODM را با تیم تحقیق و توسعه حرفه‌ای ما ارائه می‌دهد، از جمله:

لوگوی سفارشی
طراحی برچسب/کیسه PE/کارتن

محل منبع:	چین
نام تجاری:	HELLOSIGNAL® OR OEM

مقدار حداقل تعداد سفارش:	50 عدد
جزئیات بسته بندی:	10 کامپیوتر / کیسه پلاستیکی
زمان تحویل:	به طور معمول 25 روز پس از دریافت سپرده.
شرایط پرداخت:	T/T
قابلیت ارائه:	بدون محدودیت

افت متناوب (dB):	≤ 0.2	ماندگاری:	تغییر 500 بار درون یابی کمتر از 0.20dB است
تعداد کانال ها:	تک هسته ای، دو هسته ای، 4 هسته ای	مواد قاب:	فلز یا پلاستیک
جنس آستین:	سرامیک یا فلز	دمای عملیاتی (℃):	-40 ~ +85
دمای ذخیره سازی (℃):	-40 ~ +85
برجسته کردن:	≤ آداپتور فیبر نوری با افت متناوب 0.2dB,کوپلر فیبر نوری آستین سرامیکی یا فلزی,آداپتور جوشکاری دمای عملیاتی گسترده , Ceramic or Metal Sleeve Fiber Optic Coupler , Wide Operating Temperature Welding Adapter

SC OM3 SX آداپتور فیبر نوری جوشکاری با فلنج دارای ≤ 0.2dB از دست دادن متناوب سرامیکی یا فلزی و دمای کار گسترده
