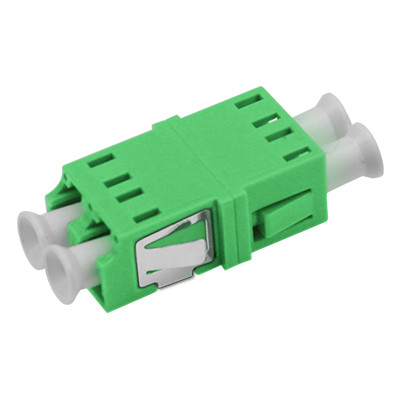

آداپتور جوش نامتقارن LC APC DX بدون فلنج

آداپتور فیبر نوری دقیق برای انتقال نور بهینه با حداقل تلفات بین کانکتورهای LC APC طراحی شده است.

شناسایی محصول

کد صهیون	توضیحات صهیون
7235002	آداپتور جوش نامتقارن LC APC DX بدون فلنج

برنامه های کاربردی

آداپتورهای فیبر نوری دقیقاً دو کانکتور را به هم متصل می کنند تا انتقال نور را به حداکثر برسانند و از دست دادن سیگنال را به حداقل برسانند. این قطعات دارای تلفات درج کم، قابلیت تعویض عالی و قابلیت تکرارپذیری قابل اعتماد هستند. هر آداپتور قبل از ارسال تحت آزمایش عملکردی قرار می گیرد.

توضیحات محصول

آداپتورهای فیبر نوری اتصال بین کانکتورهای فعال فیبر نوری یکسان یا متفاوت را در خطوط فیبر امکان پذیر می کنند و مسیرهای نوری بدون وقفه را با حداقل تلفات تضمین می کنند. آنها دقیقاً سطوح انتهای فیبر را تراز می کنند تا انتقال انرژی نور از فیبرهای خروجی به فیبرهای دریافت کننده را به حداکثر برسانند و تأثیر سیستم را از مداخله پیوند نوری به حداقل برسانند.

به عنوان اجزای نوری غیرفعال، آنها به طور گسترده در شبکه های مخابراتی، شبکه های تلویزیون کابلی، سیستم های حلقه کاربر و شبکه های محلی استفاده می شوند. آداپتورهای Hangzhou Zion Communication دارای تاخیر در شعله بالا، تلفات کم درج، دوام استثنایی و محدوده دمای عملیاتی گسترده هستند.

این دستگاه های فشرده که به عنوان جفت کننده های فیبر نوری نیز شناخته می شوند، کابل ها و کانکتورهای فیبر نوری را بین دو خط فیبر نوری خاتمه یا متصل می کنند.

مشخصات فنی

پارامتر	FC، SC، LC، ST، MU، MTRJ، ST-SC، FC-SC، ST-FC	SM (OS2)	MM (OM1،2،3،4)
طول موج عملیاتی (nm)		1310-1550	850-1300
افت درج (dB)	≤ 0.2
ضرر برگشتی (dB)	کامپیوتر ≥45 \| UPC ≥50 \| APC ≥60 \| کامپیوتر ≥30
تکرارپذیری (dB)	≤ 0.2
تلفات متناوب (dB)	≤ 0.2
ماندگاری	تغییر 500 بار درونیابی کمتر از 0.20dB است
تعداد کانال ها	تک هسته ای، دو هسته ای، 4 هسته ای
مواد قاب	فلز یا پلاستیک
جنس آستین	سرامیک یا فلز
دمای عملیاتی (°C)	-40 ~ +85
دمای نگهداری (درجه سانتیگراد)	-40 ~ +85

آداپتورهای فیبر نوری LC-LC مرتبط

کد صهیون	توضیحات صهیون
7235001	آداپتور/کوپلر فیبر نوری پلاستیکی LC SX با فلنج
7235002	آداپتور/کوپلر فیبر نوری پلاستیکی تقارن LC Dx با فلنج
7235003	آداپتور/کوپلر فیبر نوری پلاستیکی یک تکه LC QUAD با فلنج
7235004	آداپتور/کوپلر فیبر نوری پلاستیکی SC با پایه
7235005	پوشش SC از آداپتور/کوپلر فیبر نوری لیزری پلاستیکی بدون فلنج اجتناب کنید
7235006	آداپتور/کوپلر فیبر نوری لیزری با فلنج SC SX Metal Avoid
7235007	SC DX Metal از آداپتور/کوپلر فیبر نوری با فلنج اجتناب کنید
7235008	آداپتور/کوپلر هیبریدی فیبر نوری SC-FC SX
7235009	آداپتور/کوپلر هیبریدی فیبر نوری SC-FC DX
7235010	آداپتور/کوپلر هیبریدی فیبر نوری FC-ST SX
7235011	آداپتور/کوپلر هیبریدی فیبر نوری FC-ST DX
7235012	آداپتور/کوپلر هیبریدی فیبر نوری SC-LC SX
7235013	آداپتور/کوپلر فیبر نوری هیبریدی SC-LC DX
7235014	آداپتور/کوپلر فیبر نوری هیبریدی SC-ST SX
7235015	آداپتور/کوپلر فیبر نوری هیبریدی SC-ST DX
7235016	آداپتور/کوپلر فیبر نوری FC SX Big D-Type
7235017	FC SX با آداپتور/کوپلر فیبر نوری فلنج مستطیلی
7235018	FC با آداپتور/کوپلر فیبر نوری فلنج مستطیلی

انواع اتصال دهنده فیبر

اتصال ال سی

در رابط های فیبر نوری LC برای اتصال کانکتورهای ماژول SFP استفاده می شود. دارای مکانیزم قفل جک مدولار (RJ) با کارکرد آسان. معمولا در روترها استفاده می شود.

اتصال SC

در رابط های فیبر نوری SC استفاده می شود. شبیه رابط RJ-45 است اما با تماس های ستون مسی به جای کنتاکت های نازک مسی صاف تر است.

رابط FC

در رابط های فیبر نوری FC استفاده می شود. دارای تقویت خارجی آستین فلزی با بست گیره. به طور معمول در سمت ODF (قاب های توزیع) استفاده می شود.

اتصال ST

در رابط های فیبر نوری ST استفاده می شود. دارای پوسته گرد با قفل چرخشی. معمولا در قاب های توزیع فیبر برای اتصالات 10Base-F استفاده می شود.

خدمات OEM/ODM

ZION Communication خدمات جامع OEM/ODM را با تیم تحقیق و توسعه حرفه ای ما ارائه می دهد. گزینه های سفارشی سازی عبارتند از:

لوگوی سفارشی
برچسب / کیسه پلی اتیلن / طراحی کارتن

محل منبع:	چین
نام تجاری:	HELLOSIGNAL® OR OEM

مقدار حداقل تعداد سفارش:	50 عدد
جزئیات بسته بندی:	10 کامپیوتر / کیسه پلاستیکی
زمان تحویل:	به طور معمول 25 روز پس از دریافت سپرده.
شرایط پرداخت:	T/T
قابلیت ارائه:	بدون محدودیت

افت متناوب (dB):	≤ 0.2	ماندگاری:	تغییر 500 بار درون یابی کمتر از 0.20dB است
تعداد کانال ها:	تک هسته ای، دو هسته ای، 4 هسته ای	مواد قاب:	فلز یا پلاستیک
جنس آستین:	سرامیک یا فلز	دمای عملیاتی (℃):	-40 ~ +85
دمای ذخیره سازی (℃):	-40 ~ +85
