| محل منبع: | چین |
|---|---|
| نام تجاری: | HELLOSIGNAL® OR OEM |
| مقدار حداقل تعداد سفارش: | 50 عدد |
| جزئیات بسته بندی: | 10 کامپیوتر / کیسه پلاستیکی |
| زمان تحویل: | به طور معمول 25 روز پس از دریافت سپرده. |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | بدون محدودیت |
| مواد: | CRS فولاد نورد سرد | نوع محوطه: | 19 اینچ قابل نصب در قفسه |
|---|---|---|---|
| نصب و راه اندازی: | رک استاندارد EIA 19 اینچی | تعداد فیبر: | حداکثر 384 فیبر |
| ابعاد (HxWxD): | 482.6mmx426mmx177mm | ||
| برجسته: | پچ پنل فیبر رک 16 کاست,پچ پنل 19 رک با پوشش پودری,پچ پنل رک MPO MTP TO LC |
||
سیستم مدیریت فریم شبکه نوری
پروژه FTTX
مراکز پردازش داده / تلویزیون کابلی (CATV)
کاربردهای دیگر در سیستم های فیبر نوری

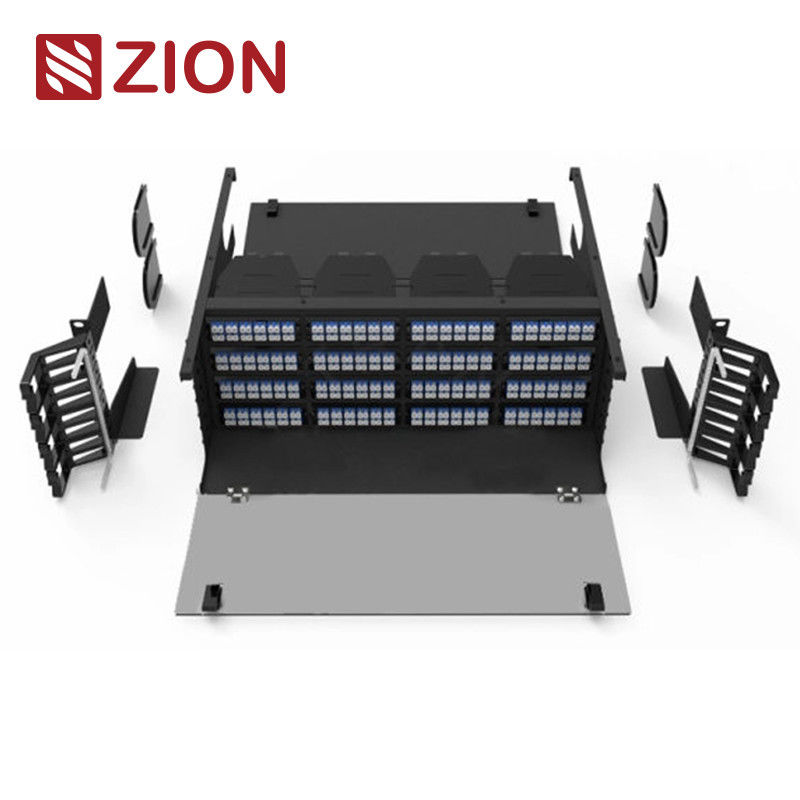

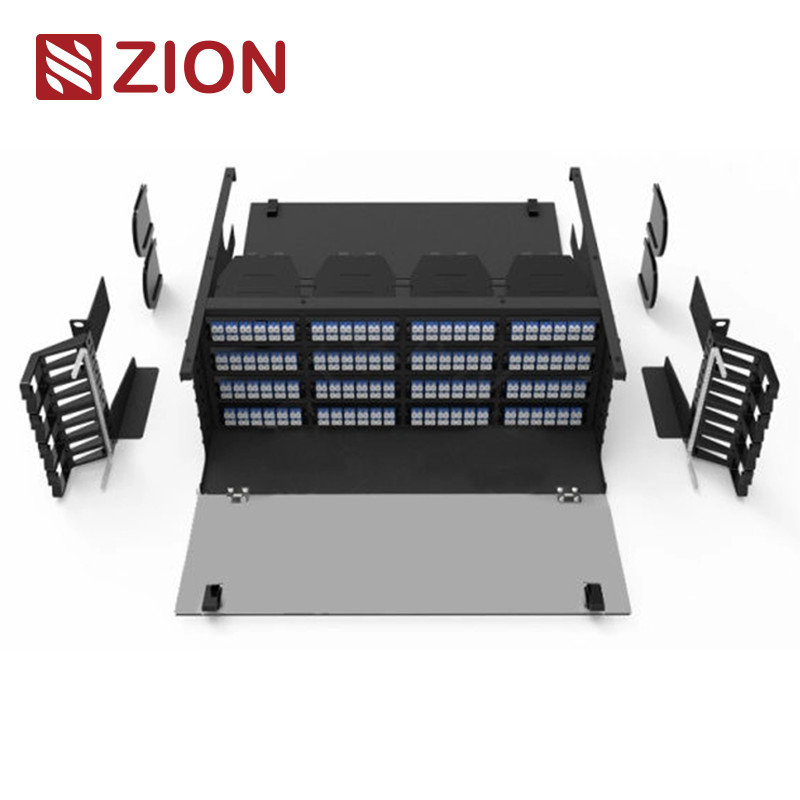

| پانل ها و کاست های پچ MTP/MPO-LC با چگالی بسیار بالا نیازهای امروزی را برای سطوح تراکم بیشتر برآورده می کنند، دارای 12 فیبر هستند و دارای آداپتورهای آرایه ای در سمت جلو و MTP/MPO در عقب هستند.این کاست برای بهینه سازی مدیریت کابل، استقرار سرعت، و بهبود انعطاف پذیری و توانایی مدیریت برای هزینه های نصب کمتر ساخته شده است. |
امکانات:
| • تکمیل: با پوشش پودری | |||||||||
| • متناسب با نصب 19 اینچی | |||||||||
| • طراحی سینی ثابت و کشویی | |||||||||
| • کارکرد و نگهداری آسان | |||||||||
| • نوع ثابت، با پوشش شفاف جلوی مواد PC، مناسب برای مشاهده و نگهداری. | |||||||||
| • ساخته شده توسط فولاد رول سرد، پاشش پودر الکترواستاتیک. | |||||||||
| • رویه قابل جابجایی برای مدیریت آسان تر کابل فیبر | |||||||||
| • مطابق با IEC-61754-7، EIA/TIA-604-5 و RoHS |
توضیحات محصولات:
| پانل با ورق نورد سرد و نقاشی مات ساخته شده است.کاست از آلومینیوم ساخته شده است و صفحه آداپتور از پلاستیک ساخته شده است.کاست با دریچه فشار بر روی پانل ثابت می شود. | |||||||||
| پچ پنل فیبر نوری MPO، کانکتورهای SC/FC/ST/LC، UPC، APC، 1U،2U،3U،4U، ما تولید کننده پچ پنل ها و کاست های فیبر نوری MPO، مجموعه ها و اجزای کابل MPO هستیم. | |||||||||
| کاست های ماژول MPO/MTP عمدتا برای تقسیم کانکتور 12 یا 24 فیبر MPO/MTP انتهای ترمینال از پیش مونتاژ شده به کانکتور استاندارد سیمپلکس یا دوبلکس استفاده می شود.با استفاده از پچ کورد سیمپلکس یا دوبلکس می توان خروجی ماژول را مستقیماً با تجهیزات، قاب یا انتهای مشتری متصل کرد. |
ماژول و لوازم جانبی کاست های منطبق:
مشخصات:
| کد محصول | ZCUHD14F62HA1 | ||||||||
| مواد | CRS فولاد نورد سرد | ||||||||
| نوع محوطه | 19 اینچ قابل نصب در قفسه | ||||||||
| نصب و راه اندازی | رک استاندارد EIA 19 اینچی | ||||||||
| سازگار | TIA/EIA-568-C.3 | ||||||||
| تعداد فیبر | حداکثر 384 فیبر | ||||||||
| ابعاد (HxWxD) | 482.6mmx426mmx177mm | ||||||||
| کاربرد | مخابرات | ||||||||
| محل مبدا | ژجیانگ، چین | ||||||||
| نام تجاری | HELLOSIGNAL® OR OEM | ||||||||
| زمان تحویل | به طور معمول 25 روز پس از دریافت سپرده. | ||||||||
| MOQ | 50 عدد | ||||||||
کاربرد:
| سیستم کابل کشی و مدیریت مرکز داده با چگالی فوق العاده بالا. | |||||||||
| راه حل حرفه ای کابل کشی MPO/MTP | |||||||||
| سری UHD یک راه حل همه کاره در اندازه های مختلف (1U/2U/4U) و سبک ها برای ساخت و ساز است. ستون فقرات، مراکز داده و برنامه های کاربردی سازمانی. |
پچ پنل Hot Fiber Zion Communication
| کد صهیون | کد محصول | توضیحات صهیون | |||||||
| 7236061 | ZCUHD11F37HL1 | 1U UHD MPO/MTP-LC 144F پوشش کامل پچ پنل نصب شده بر روی قفسه ثابت-12 کاست | |||||||
| 7236062 | ZCUHD12F57HL1 | 2U UHD MPO/MTP-LC 288F با پوشش کامل پچ پنل نصب شده بر روی قفسه ثابت-24 کاست | |||||||
| 7236063 | ZCUHD14F78HM1 | 4U UHD MPO/MTP-LC 576F با پوشش کامل پچ پنل نصب شده در رک ثابت-48 کاست | |||||||
| 7236064 | ZCUHD11F22HA1 | 1U UHD MPO/MTP-LC 96F کاور کامل پچ پنل نصب شده بر روی قفسه ثابت-4 کاست | |||||||
| 7236065 | ZCUHD13F52HA1 | 3U UHD MPO/MTP-LC 288F با پوشش کامل پچ پنل نصب شده در رک ثابت-12 کاست | |||||||
| 7236066 | ZCUHD14F62HA1 | 4U UHD MPO/MTP-LC 384F پوشش کامل پچ پنل نصب شده بر روی قفسه ثابت-16 کاست | |||||||
| 7236067 | ZCFHD11S17HL1 | 1U FHD MPO&MTP-LC 72F Slide Rail Rack Patch Panel-طراحی مدولار | |||||||
| 7236068 | ZCFHD11F27HL1 | 1U FHD MPO&MTP-LC 96F وصله پنل ثابت قفسه ثابت نوع ماژول Max-4 | |||||||
