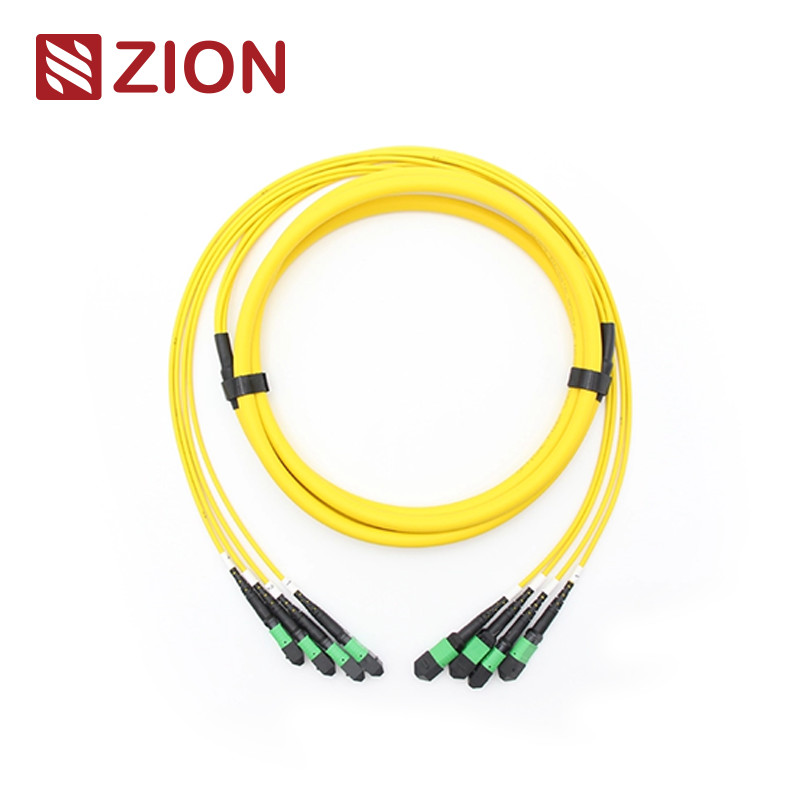

کابل چرخشی فیبر نوری 48F (4x12) MPO SM

کانکتورها ۰ استاندارد صنعتی

MPO حالت تکمرجع:IEC 61754-7

MPO حالت تکجزئیات مسکن:SM APC: کانکتورهای سبز + کفش سیاه (Standard Loss MPO)
SM APC: کانکتورهای زرد + کفش سیاه (MPO با زیان بسیار کم)

MPO Multimodeمرجع:IEC 61754-7

MPO Multimodeجزئیات مسکن:OM1&OM2 PC: کانکتورهای بیژ + کفش سیاه (MPO با ضرر استاندارد)
OM3&OM4 PC: اتصال آکو + کفش سیاه (Standard&Super low loss MPO)
OM3&OM4 PC: Heather Violet کانکتورها + کفش سیاه (MPO با ضرر استاندارد)

• مطابق با استاندارد IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) مطابق با کابل های ساختاری در هر TIA-568-C
• مطابقت با کانال فیبر 10G
• 40G و 100G IEEE 802.3

مشخصات نوری

از دست دادن ورودی (MPO) ((IEC 61300-3-34)حالت تک (APC)8 درجه پولیش شده):ضایعات استاندارد:≤0.75dB ((حداکثر) ، ≤0.50dB ((معمول) ؛ از دست دادن بسیار کم:≤0.35dB ((حداکثر) ، ≤0.20dB ((معمول)

ضایعات ورودی (MPO) (IEC 61300-3-34)چند حالت (PC)پولیش صاف):ضایعات استاندارد:≤0.6dB ((حداکثر) ، ≤0.50 ((معمول) ؛ از دست دادن بسیار کم:≤0.35dB ((حداکثر) ، ≤0.20dB ((معمول)

از دست دادن ورودی ((LC/SC/FC/ST)) ((IEC 61300-3-6)حالت تک (APC 8 درجه پولیش):≤0.3dB

از دست دادن ورودی ((LC/SC/FC/ST)) ((IEC 61300-3-6)چند حالت (PC flat polish):≤0.3dB

ضایعات بازده (MPO)حالت تک (APC)8 درجه پولیش شده):≥60dB(8درجه پوليش)

ضایعات بازده (MPO)چند حالت (PC)پولیش صاف):≥25dB

ضایعات بازده ((LC/SC/FC/ST):APC≥60dB؛ UPC≥50dB

ضایعات بازده ((LC/SC/FC/ST):≥35dB

دوام:<0.3dB تغییر معمولی (200 جفت گیری)

قابل تعویض: ≤0.2dB

آزمون ورودی-کشیدگی: 500 برابر، IL<0.5دبي

مقاومت کششی:>70N

دمای کارحالت تک (APC):-40°C تا +85°C

ویژگی ها

• از دست دادن ورودی کم، از دست دادن بازگشت بالا
• اتصال چند فايبر مبتنی بر MT، 4،8قطعات پایانی و مجموعه ای از کانکتورهای فیبر 12 و 24
• راه حل اقتصادی برای اتمام انبوه فیبر
• طراحی شده برای کاربردهای SM و MM با ازای کم و ازای استاندارد
• گزینه های کابلی گرد، کابلی بیضی و نوار برهنه در دسترس است
• محفظه های کد شده رنگی برای تمایز نوع فیبر، نوع پولیش و/یا نوع کانکتور
• خوب در تکرار و قابل تعویض

درخواست

12F MPO- LC / SC / FC / ST کابل های کمربند مستقیم طراحی شده برای 40G LR4 PSM ، 40GBASE-SR4 ، 40G QSFP + PLR4 و مرکز داده های با تراکم بالا. برای برنامه های کاربردی مرکز داده های با تراکم بالا 10/40/100G بهینه شده است.
تمام کانکتورهای MPO OMC از Senko / Nissin / Sumitomo هستند. کانکتور های MPO فیبر پیچ یک نوع مجموعه کابل با چگالی بالا است که به طور کلی در سه زمینه مورد استفاده قرار می گیرد.

• برنامه مرکز داده با محیط با چگالی بالا
• فايبر نوري به ساختمان
• کاربرد کانکتور داخلی در تجهیزات فیبر

قوانین نامگذاری و اطلاعات تایید سفارش:

برای Senko MPO، بر روی Pull Tab فشار دهید

24F-144F MPO/MTP TRUNK CABLE

محصولات مواد کابل

کانال فیبر کانکتور

توجه: کانکتور زنانه باید با نوع کانکتور مردانه متصل شود.

MPO-MPO 12F نقشه کابلی

طول کلی ((L) ((m): طول تحمل ((cm)
011040

سه روش اتصال به حفظ قطب پذیری مناسب MTP / MPO کمک می کند

چون کابل اصلی 24F-144F MPO/MTP 12F MPO/MTP است، بنابراین قطبیت مشابهی با 12F واحد دارد.
کابل اصلی MPO/MTP

جزئیات مواد

کابل مترو و مترو صهیون

• 7236055 ZCM12C2HIA: (4*12)48F MPO SM کابل فیبر نوری
• 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 کابل فیبر نوری
• 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 کابل فیبر نوری
• 7236058 ZCM22C2HIA: (4*12)48F MTP SM کابل فیبر نوری
• 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 کابل فیبر نوری
• 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 کابل فیبر نوری

بسته بندی

اين بسته کابل هاي فايبر آپتيکي که به راحتی قابل استفاده و خوب محافظت شده توسط OMC به صورت پيش فرض برچسب زده شده و علامت گذاری شده است.

اندازه کارتونی استاندارد: 34*22*15 سانتی متر؛ 44*34*24 سانتی متر ؛ 54*39*34 سانتی متر.

بسته بندی می تواند سفارشی شود.

خدمات OEM / ODM برای شما

• رنگ کابل، کلمه چاپی، مواد پوشش کابل، رنگ کانکتور
• برچسب OEM، حلقه شناسایی، برچسب کابل,جعبه، علامت های حمل و نقل
• سطح کیفیت متفاوت
