کابل فیبر نوری 24F MTP-LC OM4 با طراحی مستقیم 2.0 میلی‌متری برای مراکز داده با تراکم بالا

24F MTP-LC OM4 Fiber Optic Harness Cable with 2.0mm Straight Design for High-Density Data Centers
24F MTP-LC OM4 Fiber Optic Harness Cable with 2.0mm Straight Design for High-Density Data Centers
اطلاعات پایه
محل منبع: چین
نام تجاری: HELLOSIGNAL® OR OEM
مقدار حداقل تعداد سفارش: 50 عدد
جزئیات بسته بندی: 10 کامپیوتر / کیسه پلاستیکی
زمان تحویل: به طور معمول 25 روز پس از دریافت سپرده.
شرایط پرداخت: T/T
قابلیت ارائه: بدون محدودیت
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
ماندگاری: <0.3dB تغییر معمولی، 200 جفت گیری قابلیت تعویض: ≤0.2dB
تست درج-کشش: بیش از 600 بار، IL~0.5dB استحکام کششی: >70N
دمای عملیاتی (℃): -40 تا + 85 درجه سانتیگراد
برجسته کردن:

کابل مهار 24F MTP-LC,کابل مهار فیبر نوری OM4,کابل فیبر نوری 2.0 میلی متری MTP

,

OM4 Fiber Optic Harness Cable

,

2.0mm MTP Fiber Optic Cable

توضیحات محصول

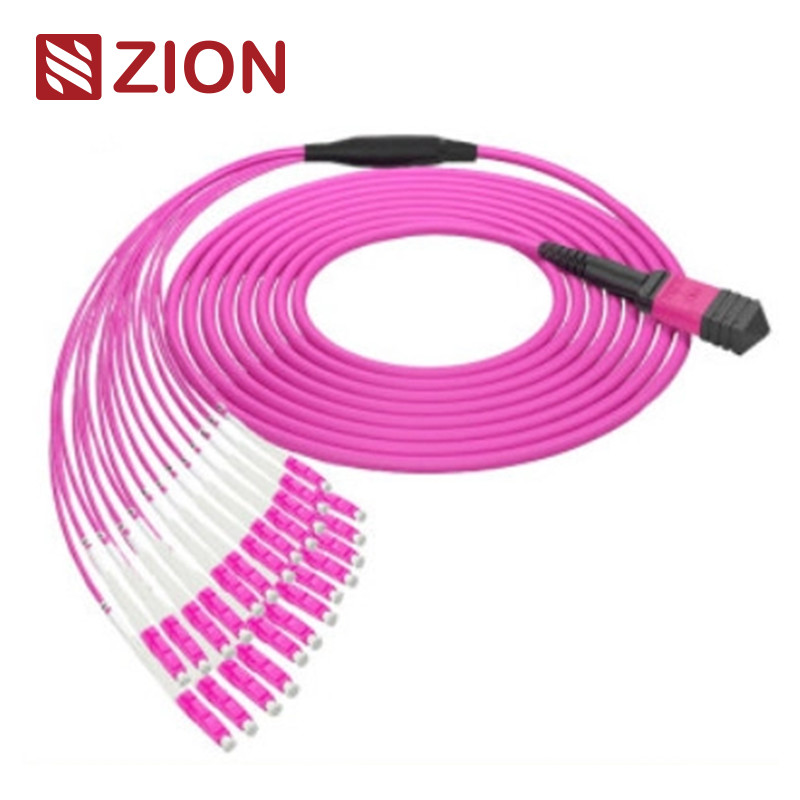

کابل‌های مهار مستقیم 2.0 میلی‌متری MTP-LC فیبر نوری 24F OM4
کابل فیبر نوری 24F MTP-LC OM4 با طراحی مستقیم 2.0 میلی‌متری برای مراکز داده با تراکم بالا 0
اطلاعات محصول Zion
کد Zion: ZCM21A58HAAX
توضیحات Zion: کابل‌های مهار مستقیم 2.0 میلی‌متری MTP-LC فیبر نوری 24F OM4
بررسی اجمالی محصول
کانکتور MTP یک کانکتور فشاری چند فیبری است که برای کاربردهای فیبر نوری با چگالی بالا طراحی شده است. این کابل مهار 24 هسته‌ای MTP Female به 12 LC Duplex برای اتصال مستقیم اپتیک 40G QSFP+ PLR4 به 10G SFP+ LR و محیط‌های مرکز داده با چگالی بالا بهینه شده است.
کانکتورهای MTP مطابق با مقررات EIA/TIA-604-5 استاندارد شده‌اند و با تعداد هسته، جنسیت (نر/ماده) و نوع پولیش (PC یا APC) متمایز می‌شوند.
انطباق با استانداردهای صنعتی
استانداردهای کانکتور MTP
مرجع MTP Singlemode: EIA/TIA-604-5
جزئیات محفظه MTP Singlemode: SM APC: کانکتورهای سبز + بوت مشکی (MTP با تلفات استاندارد)
SM APC: کانکتورهای زرد + بوت مشکی (MTP با تلفات فوق‌العاده کم)
مرجع MTP Multimode: EIA/TIA-604-5
جزئیات محفظه MTP Multimode: OM1&OM2 PC: کانکتورهای بژ + بوت مشکی (MTP با تلفات استاندارد)
OM3&OM4 PC: کانکتورهای آبی + بوت مشکی (MTP با تلفات استاندارد و فوق‌العاده کم)
OM3&OM4 PC: کانکتورهای بنفش Heather + بوت مشکی (MTP با تلفات استاندارد)
  • مطابق با استاندارد IEC IEC-61754-7; IEC61755، Telcordia GR-1435-CORE، JIS C5982; TIA-604-5(FOCIS5) مطابق با کابل‌کشی ساختاریافته طبق TIA-568-C
  • 10G Fiber Channel Compliant
  • 40G و 100G IEEE 802.3
سایر استانداردهای کانکتور
  • SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 و JIS C5973
  • LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 و JIS C5973
  • FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 و JIS C5973
  • ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 و JIS C5973 و غیره
  • E2000: IEC61754-15
انواع فیبر موجود
  • G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
مشخصات نوری
افت درج
MTP (IEC 61300-3-34) Singlemode (APC 8 درجه پولیش شده): تلفات استاندارد: ≤0.75dB(حداکثر)، ≤0.50dB(معمولی)؛ تلفات فوق‌العاده کم: ≤0.35dB(حداکثر)، ≤0.20dB(معمولی)
MTP (IEC 61300-3-34) Multimode (پولیش تخت PC): تلفات استاندارد: ≤0.6dB(حداکثر)، ≤0.50(معمولی)؛ تلفات فوق‌العاده کم: ≤0.35dB(حداکثر)، ≤0.20dB(معمولی)
LC/SC/FC/ST (IEC 61300-3-6) حالت تک (APC 8 درجه پولیش شده): ≤0.3dB
LC/SC/FC/ST (IEC 61300-3-6) Multimode (پولیش تخت PC): ≤0.3dB
افت بازگشت
MTP Singlemode (APC 8 درجه پولیش شده): ≥60dB
MTP Multimode (پولیش تخت PC): ≥25dB
LC/SC/FC/ST: APC≥60dB; UPC≥50dB
LC/SC/FC/ST: ≥35dB
مشخصات عملکرد
  • دوام:تغییر معمولی <0.3dB (200 جفت‌شدن)
  • قابلیت تعویض: ≤0.2dB
  • آزمون درج-بیرون کشیدن: 500 بار، IL＜0.5dB
  • مقاومت کششی: >70N
  • دفعات اتصال: >600
  • دمای عملیاتی Singlemode (APC): -40°C تا +85°C
ویژگی های کلیدی
  • افت درج کم، افت بازگشت بالا
  • کانکتور چند فیبری مبتنی بر MT با 4، 8، 12 و 24 ترمینال فیبر
  • راه حل اقتصادی برای خاتمه انبوه فیبر
  • طراحی شده برای تلفات کم و کاربردهای SM و MM استاندارد
  • گزینه‌های کابل گرد مقاوم، کابل بیضی و روبان برهنه موجود است
  • محفظه‌های کدگذاری شده با رنگ برای تمایز بین نوع فیبر، نوع پولیش و درجه کانکتور
  • تکرارپذیری و قابلیت تعویض عالی
مزایای کابل MPO/MTP
  • کیفیت بالا - از قبل در کارخانه خاتمه یافته، آزمایش شده و بسته‌بندی شده با گزارش‌های آزمایش برای مستندسازی و کنترل کیفیت
  • صرفه جویی در فضا - قطرهای کوچک، حجم کابل را کاهش داده و شرایط تهویه مطبوع را در مراکز داده بهبود می بخشد
  • بهره‌وری زمان - طراحی Plug and play زمان نصب را به میزان قابل توجهی کاهش می‌دهد
برنامه‌ها
طراحی شده برای راه‌حل اتصال متقابل 100GBASE-SR10 CXP/CFP، 100GBASE-LR4 و محیط‌های مرکز داده با چگالی بالا. بهینه شده برای کاربردهای مرکز داده با چگالی بالا 10/40/100G. این کابل مهار 24 فیبری برای اتصال (12) SFP+ به یک پنل آداپتور MTP و تنه MTP استفاده می‌شود.
تمام کانکتورهای MTP از Senko/Nissin/Sumitomo تهیه می‌شوند. کابل‌های پچ فیبر MTP در سه ناحیه اصلی استفاده می‌شوند:
  • محیط‌های مرکز داده با چگالی بالا
  • برنامه‌های فیبر به ساختمان
  • برنامه‌های اتصال داخلی در تجهیزات فیبر
کابل فیبر نوری 24F MTP-LC OM4 با طراحی مستقیم 2.0 میلی‌متری برای مراکز داده با تراکم بالا 1 کابل فیبر نوری 24F MTP-LC OM4 با طراحی مستقیم 2.0 میلی‌متری برای مراکز داده با تراکم بالا 2
محصولات مرتبط
کابل‌های مهار مستقیم MTP-LC Zion Communication:
  • 7236037 ZCM11A12HIA: کابل‌های مهار مستقیم 2.0 میلی‌متری MPO SM فیبر نوری MPO-LC
  • 7236038 ZCM11A22HIA: کابل‌های مهار مستقیم 2.0 میلی‌متری MPO SM فیبر نوری MPO-LC
  • 7236039 ZCM11A52HIA: کابل‌های مهار مستقیم 2.0 میلی‌متری MPO SM فیبر نوری MPO-LC
  • 7236040 ZCM11A17HAA: کابل‌های مهار مستقیم 2.0 میلی‌متری MPO OM3 فیبر نوری MPO-LC
  • 7236041 ZCM11A27HAA: کابل‌های مهار مستقیم 2.0 میلی‌متری MPO OM3 فیبر نوری MPO-LC
  • 7236042 ZCM11A57HAA: کابل‌های مهار مستقیم 2.0 میلی‌متری MPO OM3 فیبر نوری MPO-LC
  • 7236043 ZCM11A18HMA: کابل‌های مهار مستقیم 2.0 میلی‌متری MPO OM4 فیبر نوری MPO-LC
  • 7236044 ZCM11A28HMA: کابل‌های مهار مستقیم 2.0 میلی‌متری MPO OM4 فیبر نوری MPO-LC
  • 7236045 ZCM11A58HMA: کابل‌های مهار مستقیم 2.0 میلی‌متری MPO OM4 فیبر نوری MPO-LC
  • 7236046 ZCM21A12HIA: کابل‌های مهار مستقیم 2.0 میلی‌متری MTP SM فیبر نوری MPO-LC
  • 7236047 ZCM21A22HIA: کابل‌های مهار مستقیم 2.0 میلی‌متری MTP SM فیبر نوری MPO-LC
  • 7236048 ZCM21A52HIA: کابل‌های مهار مستقیم 2.0 میلی‌متری MTP SM فیبر نوری MPO-LC
  • 7236049 ZCM21A17HAA: کابل‌های مهار مستقیم 2.0 میلی‌متری MTP OM3 فیبر نوری MPO-LC
  • 7236050 ZCM21A27HAA: کابل‌های مهار مستقیم 2.0 میلی‌متری MTP OM3 فیبر نوری MPO-LC
  • 7236051 ZCM21A57HAA: کابل‌های مهار مستقیم 2.0 میلی‌متری MTP OM3 فیبر نوری MPO-LC
  • 7236052 ZCM21A18HMA: کابل‌های مهار مستقیم 2.0 میلی‌متری MTP OM4 فیبر نوری MPO-LC
  • 7236053 ZCM21A28HMA: کابل‌های مهار مستقیم 2.0 میلی‌متری MTP OM4 فیبر نوری MPO-LC
  • 7236054 ZCM21A58HMA: کابل‌های مهار مستقیم 2.0 میلی‌متری MTP OM4 فیبر نوری MPO-LC
بسته‌بندی و سفارشی‌سازی
بسته‌بندی استاندارد شامل کابل‌های فیبر نوری برچسب‌گذاری شده و علامت‌گذاری شده در کارتن‌های محافظ است. اندازه‌های کارتن استاندارد: 34*22*15 سانتی‌متر; 44*34*24 سانتی‌متر; 54*39*34 سانتی‌متر (اندازه به مقدار بستگی دارد).
خدمات OEM/ODM موجود است
  • سفارشی‌سازی رنگ کابل، چاپ و مواد ژاکت
  • برچسب OEM، حلقه‌های شناسایی، برچسب‌های کابل و علائم حمل و نقل
  • سطوح کیفیت مختلف موجود است
