کد و توصیف زایون
کد صیون: ZCM21A22HIAX

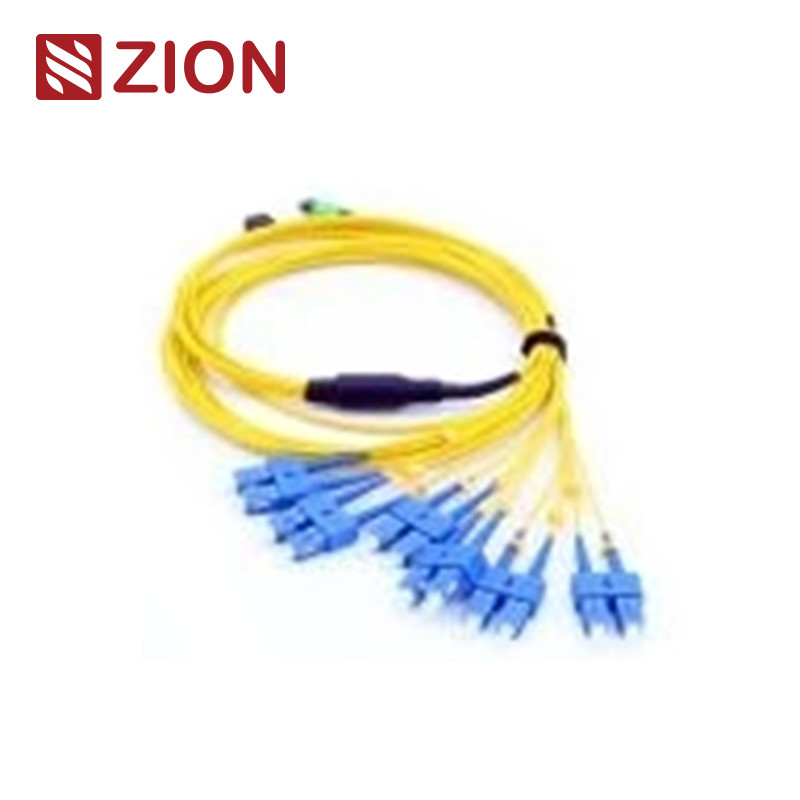

صیون توصیف: 12F MTP SM فیبر نوری MTP-LC 2.0mm کابل های سیم مستقیم
کانکتور MTP یک نوع کانکتور فیبر است. MTP (Multi-Fiber Push On) یک نوع کانکتور فیبر چند هسته است.سیستم پیش اتصال فیبر با تراکم بالا MTP در حال حاضر عمدتا در محیط های با تراکم بالا از مراکز داده استفاده می شود، کاربرد فیبر نوری در ساختمان و برنامه های اتصال داخلی در داخل تجهیزات گیرنده نوری مانند دستگاه نوری، 40G، 100G، QSFP +.
انواع کانکتورهای MTP بر اساس مقررات EIA/TIA-604-5 متمایز می شوند: شماره های هسته (شماره آرایه) ، سر مرد (مرد، زن) ، قطب (PC یا APC).
12 هسته MTP به 6 LC Duplex (( 6xLC uniboot؛12 LC Simplex) کابل های سیم کشی مستقیم.MTP- LC / SC / FC / ST کابل های سیم کشی مستقیم با اتصال MTP و LC / SC / FC / ST در هر دو سر به پایان می رسند.12 تا (6 تا برای LC uniboot)؛12 LC Simplex) کابل های فانوت برای اتصال مستقیم 40G QSFP+ PLR4 تا 10G SFP+ LR و کاربردهای مرکز داده با چگالی بالا بهینه شده اند.این به طور خاص برای پیچ کردن فیبر با چگالی بالا در مراکز داده طراحی شده است که نیاز به صرفه جویی در فضا و کاهش مشکلات مدیریت کابل دارد.
12F MTP- LC / SC / FC / ST کابل های کمربند مستقیم طراحی شده برای 40G LR4 PSM ، 40GBASE-SR4 ، 40G QSFP + PLR4 و مرکز داده های با تراکم بالا. برای برنامه های کاربردی مرکز داده های با تراکم بالا 10/40/100G بهینه شده است.
کانکتورها ۰ استاندارد صنعتی
MPO حالت تکمرجع:EIA/TIA-604-5
MPO حالت تکجزئیات مسکن:SM APC: کانکتورهای سبز + کفش سیاه (MTP از دست دادن استاندارد)
SM APC: کانکتورهای زرد + کفش سیاه (MTP با زیان بسیار کم)
MPO Multimodeمرجع:EIA/TIA-604-5
MPO Multimodeجزئیات مسکن:OM1&OM2 PC: کانکتورهای بیژ + کفش سیاه (Standard Loss MTP)
OM3&OM4 PC: اتصال آکو + کفش سیاه (Standard&Super low loss MTP)
OM3&OM4 PC: Heather Violet کانکتورهای + بوت سیاه (استانداردی از دست دادن MTP)
- مطابق با استاندارد IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) مطابق با کابل های ساختاری در هر TIA-568-C
- مطابقت با کانال فیبر 10G
- 40G و 100G IEEE 802.3
مشخصات نوری
از دست دادن ورودی (MPO) ((IEC 61300-3-34)حالت تک (APC)8 درجه پولیش شده):ضایعات استاندارد:≤0.75dB ((حداکثر) ، ≤0.50dB ((معمول) ؛ از دست دادن بسیار کم:≤0.35dB ((حداکثر) ، ≤0.20dB ((معمول)
ضایعات ورودی (MPO) (IEC 61300-3-34)چند حالت (PC)پولیش صاف):ضایعات استاندارد:≤0.6dB ((حداکثر) ، ≤0.50 ((معمول) ؛ از دست دادن بسیار کم:≤0.35dB ((حداکثر) ، ≤0.20dB ((معمول)
از دست دادن ورودی ((LC/SC/FC/ST)) ((IEC 61300-3-6)حالت تک (APC 8 درجه پولیش):≤0.3dB
از دست دادن ورودی ((LC/SC/FC/ST)) ((IEC 61300-3-6)چند حالت (PC flat polish):≤0.3dB
ضایعات بازده (MPO)حالت تک (APC)8 درجه پولیش شده):≥60dB(8درجه پوليش)
ضایعات بازده (MPO)چند حالت (PC)پولیش صاف):≥25dB
ضایعات بازده ((LC/SC/FC/ST):APC≥60dB؛ UPC≥50dB
ضایعات بازده ((LC/SC/FC/ST):≥35dB
دوام:<0.3dB تغییر معمولی (200 جفت گیری)
قابل تعویض: ≤0.2dB
آزمون ورودی-کشیدگی:بیش از 600 برابر، IL<0.5دبي
مقاومت کششی:>70N
زمان وصل:>600
دمای کارحالت تک (APC):-40°C تا +85°C
ویژگی ها
- از دست دادن ورودی کم، از دست دادن بازگشت بالا
- اتصال چند فايبر مبتنی بر MT، 4،8قطعات پایانی و مجموعه ای از کانکتورهای فیبر 12 و 24
- راه حل اقتصادی برای اتمام انبوه فیبر
- طراحی شده برای کاربردهای SM و MM با ازای کم و ازای استاندارد
- گزینه های کابلی گرد، کابلی بیضی و نوار برهنه در دسترس است
- محفظه های کد شده رنگی برای تمایز نوع فیبر، نوع پولیش و/یا نوع کانکتور
- خوب در تکرار و قابل تعویض
درخواست
12F MPO- LC / SC / FC / ST کابل های کمربند مستقیم طراحی شده برای 40G LR4 PSM ، 40GBASE-SR4 ، 40G QSFP + PLR4 و مرکز داده های با تراکم بالا. برای برنامه های کاربردی مرکز داده های با تراکم بالا 10/40/100G بهینه شده است.
تمام کانکتورهای MPO OMC از Senko / Nissin / Sumitomo هستند. کانکتور های MPO فیبر پیچ یک نوع مجموعه کابل با چگالی بالا است که به طور کلی در سه زمینه مورد استفاده قرار می گیرد.
- برنامه مرکز داده با محیط با چگالی بالا
- فايبر نوري به ساختمان
- کاربرد کانکتور داخلی در تجهیزات فیبر
اين بسته کابل هاي فايبر آپتيکي که به راحتی قابل استفاده و خوب محافظت شده توسط OMC به صورت پيش فرض برچسب زده شده و علامت گذاری شده است.
اندازه کارتونی استاندارد: 34*22*15 سانتی متر؛ 44*34*24 سانتی متر ؛ 54*39*34 سانتی متر.
بسته بندی می تواند سفارشی شود.
