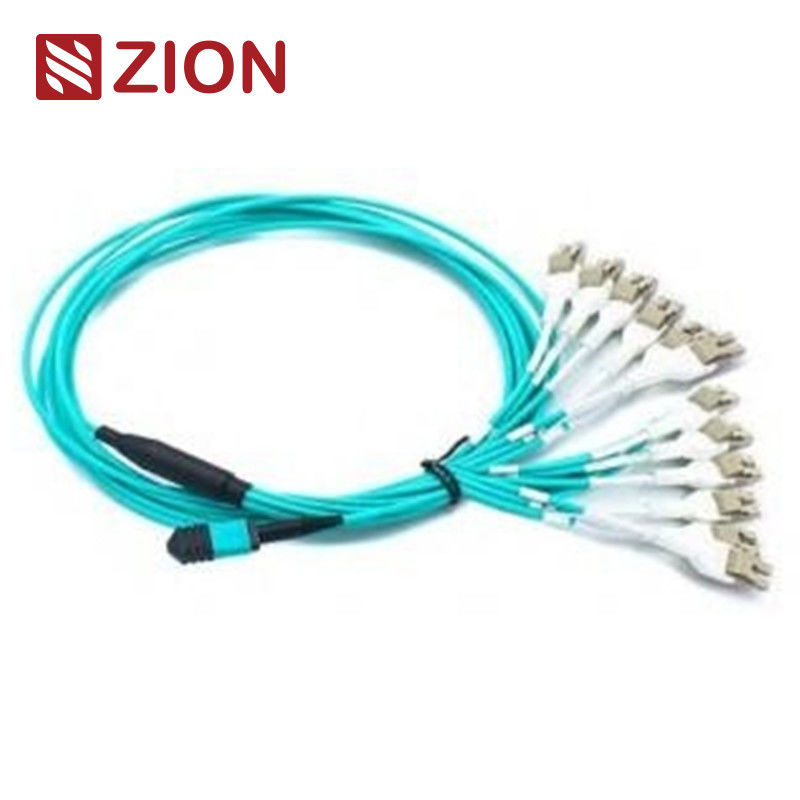

24F MPO OM3 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
کد و توصیف زایون
کد زايون:ZCM11A57HAAX
صیون توضیحات:24F MPO OM3 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
کانکتور MPO یک نوع کانکتور فیبر است. MPO (Multi-Fiber Push On) یک نوع کانکتور فیبر چند هسته ای است.سیستم پیش اتصال فیبر با چگالی بالا MPO در حال حاضر عمدتاً در محیط های چگالی بالای مراکز داده استفاده می شود، کاربرد فیبر نوری در ساختمان و برنامه های اتصال داخلی در داخل تجهیزات گیرنده نوری مانند دستگاه نوری، 40G، 100G، QSFP +.
انواع کانکتور های MPO بر اساس مقررات IEC 61754-7 متمایز می شوند: شماره هسته (شماره آرایه) ، سر مرد (مرد، زن) ، قطب (PC یا APC).
24 هسته MPO زنانه به 12 LC دوبلکس (( 12xLC uniboot;24 LC Simplex) 24F MPO- LC / SC / FC / ST کابل های کمربند مستقیم با کانکتور MPO و LC / SC / FC / ST در هر دو سر به پایان می رسند.
کابل های 24pcs ((12pcs برای LC uniboot;24 LC Simplex) برای اتصال مستقیم 40G QSFP + PLR4 به 10G SFP + LR و کاربردهای مرکز داده با چگالی بالا بهینه شده اند.این به طور خاص برای پیچ کردن فیبر با چگالی بالا در مراکز داده طراحی شده است که نیاز به صرفه جویی در فضا و کاهش مشکلات مدیریت کابل دارد.
24F MPO- LC/SC/FC/ST کابل های کمربند مستقیم طراحی شده برای 100GBASE-SR10 CXP/CFP Interconnect Solution، 100GBASE-LR4 و مرکز داده با چگالی بالا.برای کاربردهای مرکز داده های 10/40/100G با چگالی بالا بهینه شده استاین کابل 24 فیبر استفاده می شود برای اتصال (12) SFP + به یک پانل آداپتور MPO و صندوق MPO.
کانکتورها استانداردهای صنعتی
MPO حالت تکمرجع:IEC 61754-7
MPO حالت تکجزئیات مسکن:SM APC: کانکتورهای سبز + کفش سیاه (Standard Loss MPO)
SM APC: کانکتورهای زرد + کفش سیاه (MPO با زیان بسیار کم)
MPO Multimodeمرجع:IEC 61754-7
MPO Multimodeجزئیات مسکن:OM1&OM2 PC: کانکتورهای بیژ + کفش سیاه (MPO با ضرر استاندارد)
OM3&OM4 PC: اتصال آکو + کفش سیاه (Standard&Super low loss MPO)
OM3&OM4 PC: Heather Violet کانکتورها + کفش سیاه (MPO با ضرر استاندارد)
- مطابق با استاندارد IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) مطابق با کابل های ساختاری در هر TIA-568-C
- مطابقت با کانال فیبر 10G
- 40G و 100G IEEE 802.3
دیگر کانکتورها ۰ استاندارد صنعتی
- SC: TIA/EIA، FOCIS3, GR-326.NTT-SC IEC61754-4 و JIS C5973
- LC: TIA/EIA، FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 و JIS C5973.
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 و JIS C5973
- ST: TIA/EIA، FOCIS2، GR-326. IEC61754-2 و JIS C5973 و غیره
- E2000: IEC61754-15
در دسترس
- G657A1 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000
- G657A2/B2 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000
- G657B3 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000
- OM1 62.5/125 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000
- OM2 50/125 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000
- OM3 50/125 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000
- OM4 50/125 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000
- OM5 50/125 MPO-LC، MPO-SC، MPO-FC، MPO-SC، MPO-ST، MPO-E2000
مشخصات نوری
- از دست دادن ورودی (MPO) (IEC 61300-3-34) حالت تک (APC 8 درجه پولیش):ضایعات استاندارد:≤0.75dB ((حداکثر) ، ≤0.50dB ((معمول) از دست دادن بسیار کم:≤0.35dB ((حداکثر) ، ≤0.20dB ((معمول)
- از دست دادن ورودی (MPO) (IEC 61300-3-34)چند حالت (PC)پولیش صاف):ضایعات استاندارد:≤0.6dB ((حداکثر) ، ≤0.50 ((معمول) از دست دادن بسیار کم:≤0.35dB ((حداکثر) ، ≤0.20dB ((معمول)
- از دست دادن ورودی (LC/SC/FC/ST) ((IEC 61300-3-6) حالت تک (APC 8 درجه روشن):≤0.3dB
- از دست دادن ورودی (LC/SC/FC/ST) ((IEC 61300-3-6) Multimode (PC Flat polish):≤0.3dB
- دوامحالت تک (APC)8 درجه پولیش شده):<0.3dB تغییر معمولی (200 جفت گیری)
- قدرت کششیحالت تک (APC)8 درجه پولیش شده):>70N
- دمای کارحالت تک (APC)8 درجه پولیش شده):-40°C تا +85°C
ویژگی ها
- از دست دادن ورودی کم، از دست دادن بازگشت بالا
- اتصال چند فايبر مبتنی بر MT، 4،8قطعات پایانی و مجموعه ای از کانکتورهای فیبر 12 و 24
- راه حل اقتصادی برای اتمام انبوه فیبر
- طراحی شده برای کاربردهای SM و MM با ازای کم و ازای استاندارد
- گزینه های کابلی گرد، کابلی بیضی و نوار برهنه در دسترس است
- محفظه های کد شده رنگی برای تمایز نوع فیبر، نوع پولیش و/یا نوع کانکتور
- خوب در تکرار و قابل تعویض
مزایا از MTP/MPO Patch cable/trunk cable به طور کلی عبارتند از
- کیفیت بالا ✅MTP / MPO کابل های پیچ / کابل های اصلی از قبل در کارخانه به پایان می رسند ، آزمایش می شوند و همراه با گزارش های آزمایش بسته بندی می شوند. این گزارش ها به عنوان مستندات طولانی مدت و کنترل کیفیت عمل می کنند.
- کاهش حجم کابل ✅MTP / MPO کابل های پیچ / کابل های اصلی دارای قطر بسیار کوچک هستند که حجم کابل را کاهش می دهد و شرایط تهویه مطبوع را در مراکز داده بهبود می بخشد
- صرفه جویی در زمان با طراحی خاص پلاگ و پلی، کابل های MTP / MPO Patch / trunk می توانند ترکیب شوند و بلافاصله وصل شوند. این به شدت به کاهش زمان نصب کمک می کند.
درخواست
24F MPO- LC/SC/FC/ST کابل های کمربند مستقیم طراحی شده برای 100GBASE-SR10 CXP/CFP Interconnect Solution، 100GBASE-LR4 و مرکز داده با چگالی بالا.برای کاربردهای مرکز داده های 10/40/100G با چگالی بالا بهینه شده استاین کابل 24 فایبر برای اتصال (12) SFP + به یک پانل آداپتور MPO و صندوق MPO استفاده می شود.
تمام کانکتورهای MPO OMC از Senko / Nissin / Sumitomo هستند. کانکتور های MPO فیبر پیچ یک نوع مجموعه کابل با چگالی بالا است که به طور کلی در سه زمینه مورد استفاده قرار می گیرد.
- برنامه مرکز داده با محیط با چگالی بالا
- فايبر نوري به ساختمان
- کاربرد کانکتور داخلی در تجهیزات فیبر
قوانین نامگذاری و اطلاعات تایید سفارش:
کابل های خط مستقیم MPO-LC
- 7236037 ZCM11A12HIAX::8F MPO SM فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
- 7236038 ZCM11A22HIAX: 12F MPO SM فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
- 7236039 ZCM11A52HIAX: 24F MPO SM فیبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
- 7236040 ZCM11A17HAAX: 8F MPO OM3 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
- 7236041 ZCM11A27HAAX: 12F MPO OM3 فیبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
- 7236042 ZCM11A57HAAX: 24F MPO OM3 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
- 7236043 ZCM11A18HMAX: 8F MPO OM4 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
- 7236044 ZCM11A28HMAX: 12F MPO OM4 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
- 7236045 ZCM11A58HMAX: 24F MPO OM4 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
- 7236046 ZCM21A12HIAX: 8F MTP SM فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
- 7236047 ZCM21A22HIAX: 12F MTP SM فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
- 7236048 ZCM21A52HIAX: 24F MTP SM فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
- 7236049 ZCM21A17HAAX: 8F MTP OM3 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
- 7236050 ZCM21A27HAAX: 12F MTP OM3 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
- 7236051 ZCM21A57HAAX: 24F MTP OM3 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
- 7236052 ZCM21A18HMAX: 8F MTP OM4 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
- 7236053 ZCM21A28HMAX: 12F MTP OM4 فیبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
- 7236054 ZCM21A58HMAX: 24F MTP OM4 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
کانال فیبر کانکتور
سه روش اتصال به حفظ قطب پذیری مناسب MTP / MPO کمک می کند
MPO 24 x LC ساختار ساده نوع 1
MPO 12 × LC ساختار دوگانه نوع 2 - نوع A
MPO 12 × LC ساختار دوگانه نوع 2 - نوع B
MPO 12 × LC ساختار دوگانه نوع 2 - نوع C
MPO ️ قطب پذیری برای MPO ️12 x ساختار LC Uniboot-نوع 3
جزئیات مواد
بسته بندی
اين بسته کابل هاي فايبر آپتيکي که به راحتی قابل استفاده و خوب محافظت شده توسط OMC به صورت پيش فرض برچسب زده شده و علامت گذاری شده است.
اندازه کارتونی استاندارد: 34*22*15 سانتی متر؛ 44*34*24 سانتی متر ؛ 54*39*34 سانتی متر.
بسته بندی می تواند سفارشی شود.
خدمات OEM / ODM برای شما
- رنگ کابل، کلمه چاپی، مواد پوشش کابل، رنگ کانکتور
- برچسب OEM، حلقه شناسایی، برچسب کابل,جعبه، علامت های حمل و نقل
- سطح کیفیت متفاوت
