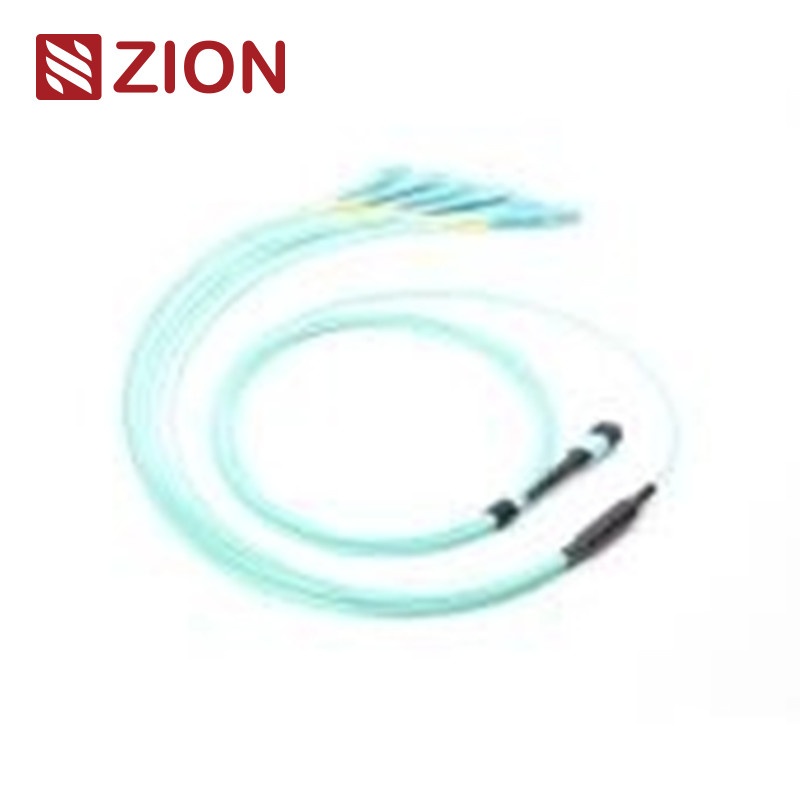

12 فیبر MPO به LC OM3 فیبر نوری MPO-LC 2.0 میلی متری کابل های مهار مستقیم

کد و توصیف زایون

کد زايون: ZCM11A27HAAX

توضیحات:

درZCM11A27HAAXیک12F MPO OM3 فایبر نوری MPO-LC 2.0mm کابلی مستقیم، به طور خاص برای داده های با چگالی بالا طراحی شده است

برنامه های کاربردی مرکز، اتصال فیبر نوری به ساختمان و ارتباطات داخلی در تجهیزات گیرنده نوری (به عنوان مثال، 40G، 100G QSFP +).

ویژگی های کلیدی:

• MPO (پوش آن چند فیبر)کانکتور: کانکتور فیبر نوری با چگالی بالا که معمولاً در مراکز داده و شبکه های فیبر نوری استفاده می شود.
• پیکربندی فیبر: 12 فیبر MPO به 6 LC دوگانه (6xLC uniboot؛ 12 LC ساده) کابل های فانوت.
• عملکرد: بهینه شده برای40G QSFP+ PLR4 تا 10G SFP+ LRاتصال مستقیم، امکان انتقال داده های کارآمد با کمترین کابل و کاهش هرج و مرج در محیط های با تراکم بالا.
• طراحی کابل: کابل های مستقیم، طراحی شده برای صرفه جویی در فضا و مدیریت آسان کابل در مراکز داده.
• درخواست ها: ایده آل برای 40G LR4 PSM، 40GBASE-SR4، 40G QSFP+ PLR4، و 10/40/100G کاربردهای مرکز داده با چگالی بالا.

استاندارد صنعتی کانکتورها:

• MPO حالت تک: IEC 61754-7 (SM APC: کانکتورهای سبز + بوت سیاه برای MPO با ضرر استاندارد، SM APC: کانکتورهای زرد + بوت سیاه برای MPO با ضرر بسیار کم)
• MPO Multimode: IEC 61754-7 (OM1 و OM2 PC: کانکتورهای بیج + بوت سیاه برای MPO Standard Loss، OM3 و OM4 PC: کانکتورهای آکو + بوت سیاه)
• سایر کانکتورها: SC، LC، FC، ST، و E2000، که همگی مطابق با استانداردهای صنعتی خود هستند (به عنوان مثال، TIA/EIA، FOCIS3، GR-326).

مشخصات نوری:

• ضایعات ورودی (MPO):
  • از دست دادن استاندارد: ≤0.75dB (حداکثر) ، ≤0.50dB (معمول)
  • از دست دادن بسیار کم: ≤0.35dB (حداکثر) ، ≤0.20dB (معمول)
• ضایعات ورودی (LC/SC/FC/ST): ≤0.3dB
• ضایعات بازده (MPO): ≥60dB (برای حالت واحد با پاکسازی 8 درجه APC)
• ضایعات بازده (LC/SC/FC/ST): APC ≥60dB، UPC ≥50dB
• دوام: <0.3dB تغییر معمولی پس از 200 جفت گیری، 500 چرخه ورودی-کشان با IL <0.5dB
• قدرت کششی: >70N
• دمای کار: -40°C تا +85°C

ویژگی ها:

• از دست دادن ورودی کم: حداقل تخریب سیگنال را تضمین می کند.
• بازده بالا از دست دادن: با کاهش انعکاس عملکرد بالاتری را فراهم می کند.
• کانکتور چند فیبر مبتنی بر MT: در دسترس در پیکربندی های فیبر 4، 8، 12 و 24 برای پایان دادن به توده.
• گزینه های کابل محکم: در دسترس در کابل های گرد، بیضی و نوار برهنه، که برای مدیریت محیط های با تراکم بالا طراحی شده اند.
• خانه های کد رنگ: در دسترس برای تمایز نوع فیبر، نوع پولیش و درجه کانکتور است.
• قابل تکرار و قابل تعویض: عملکرد قابل اعتماد و ثابت.

مزایا و مزایای کابل های پیچ MTP/MPO:

• کیفیت بالا: از قبل در کارخانه ساخته شده، آزمایش شده و با گزارش های آزمایش برای تضمین کیفیت بسته بندی شده است.
• صرفه جویی در فضا: قطر کوچکتر حجم کابل را کاهش می دهد و تهویه مطبوع را در مراکز داده بهبود می بخشد.
• صرفه جویی در زمان: طراحی پلگ و پلی باعث کاهش زمان نصب می شود زیرا امکان استفاده فوری را فراهم می کند.

کاربردها:

• مرکز اطلاعات: بهینه سازی شده برای پچ فیبر با چگالی بالا، امکان اتصال سریع و کارآمد بین تجهیزات با سرعت بالا مانند QSFP + و پورت های SFP +.
• فیبر نوری به ساختمان: از استفاده از فیبر برای اتصال ساختمان به ساختمان پشتیبانی می کند.
• اتصالات تجهیزات داخلی: در دستگاه های نوری برای اتصال داخلی در تجهیزات شبکه استفاده می شود.

قوانین نامگذاری و اطلاعات تایید سفارش:

کابل های خط مستقیم MPO-LC

• 7236037 ZCM11A12HIAX: : 8F MPO SM فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم

• 7236038 ZCM11A22HIAX: : 12F MPO SM فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم

• 7236039 ZCM11A52HIAX: : 24F MPO SM فیبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم

• 7236040 ZCM11A17HAAX: : 8F MPO OM3 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم

• 7236041 ZCM11A27HAAX: : 12F MPO OM3 فیبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم

• 7236042 ZCM11A57HAAX: : 24F MPO OM3 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم

• 7236043 ZCM11A18HMAX: : 8F MPO OM4 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم

• 7236044 ZCM11A28HMAX: : 12F MPO OM4 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم

• 7236045 ZCM11A58HMAX: : 24F MPO OM4 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم

• 7236046 ZCM21A12HIAX: : 8F MTP SM فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم

• 7236047 ZCM21A22HIAX: : 12F MTP SM فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم

• 7236048 ZCM21A52HIAX: : 24F MTP SM فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم

• 7236049 ZCM21A17HAAX: : 8F MTP OM3 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم

• 7236050 ZCM21A27HAAX: : 12F MTP OM3 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم

• 7236051 ZCM21A57HAAX: : 24F MTP OM3 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم

• 7236052 ZCM21A18HMAX: : 8F MTP OM4 فیبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم

• 7236053 ZCM21A28HMAX: : 12F MTP OM4 فیبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم

• 7236054 ZCM21A58HMAX: : 24F MTP OM4 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم

کانال فیبر کانکتور

سه روش اتصال به حفظ قطب پذیری مناسب MTP / MPO کمک می کند

MPO 12 x LC ساختار ساده نوع 1

MPO 6 x LC ساختار دوگانه-نوع 2-نوع A

MPO 6 x LC ساختار دوگانه-نوع 2-نوع B

MPO ¢قطبی برای MPO ¢6 x ساختار LC Uniboot-نوع 3

جزئیات مواد

بسته بندی

اين بسته کابل هاي فايبر آپتيکي که به راحتی قابل استفاده و خوب محافظت شده توسط OMC به صورت پيش فرض برچسب زده شده و علامت گذاری شده است.

اندازه کارتونی استاندارد: 34*22*15 سانتی متر؛ 44*34*24 سانتی متر ؛ 54*39*34 سانتی متر.

بسته بندی می تواند سفارشی شود.

خدمات OEM / ODM برای شما

• رنگ کابل، کلمه چاپی، مواد پوشش کابل، رنگ کانکتور
• برچسب OEM، حلقه شناسایی، برچسب کابل,جعبه، علامت های حمل و نقل
• سطح کیفیت متفاوت
