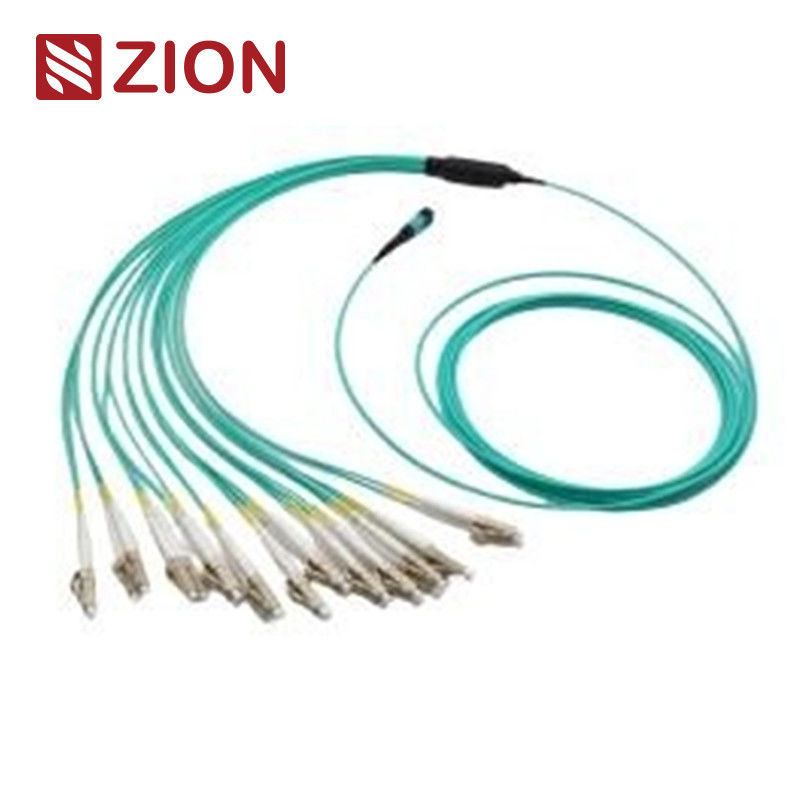

8 فیبر MPO TO LC OM3 فیبر نوری MPO-LC 2.0 میلی متر کابل های مهار مستقیم

کد و توصیف زایون

کد زايون: ZCM11A17HAAX

توضیحات:

درZCM11A17HAAXیک8F MPO OM3 فایبر نوری MPO-LC 2.0mm کابلی مستقیم، عمدتا برای داده های با چگالی بالا استفاده می شود

برنامه های کاربردی مرکز، اتصالات ساختمان فیبر نوری و اتصالات داخلی در تجهیزات گیرنده نوری مانند QSFP + و 10G

SFP+ LR اپتیک

ویژگی های کلیدی

• MPO (پوش آن چند فیبر)کانکتور: کانکتور فیبر با چگالی بالا که معمولا در مراکز داده و شبکه های نوری استفاده می شود.
• نوع فیبر: 8 فیبر MPO به 4xLC uniboot یا سیمپلکس (4xLC) کابل های فانوت.
• عملکرد: بهینه شده برای40G QSFP+ PLR4 تا 10G SFP+ LRاتصال مستقیم نوری، حذف نیاز به پانل های پچ یا

تنه هاي ميانگين.

• طراحی: کابل های مستقیم با ضرر کم ورودی و ضرر بازگشت بالا، اطمینان از عملکرد بالا و قابلیت اطمینان.
• درخواست ها: ایده آل برای اتصال مستقیم در مراکز داده، حذف هرج و مرج و بهبود مدیریت کابل.
• انطباق با استانداردها:
  • ملاقاتIEC-61754-7,IEC-61755,TIA-604-5 (FOCIS5)وTIA-568-Cاستانداردها.
  • کانال فیبر 10G و40G، 100G IEEE 802.3مطيع.
• مشخصات کانکتور:
  • MPO Single Mode (APC)کانکتورها: سبز برای MPO با ضرر استاندارد و زرد برای MPO با ضرر بسیار کم.
  • MPO Multimode (PC)کانکتورهای: آکو برای OM3 و OM4، هیذر وایولت برای OM3 و OM4 PC.

کانکتورها ۰ استاندارد صنعتی

• MPO حالت تک: IEC 61754-7 (SM APC: کانکتورهای سبز + بوت سیاه / SM APC: کانکتورهای زرد + بوت سیاه)
• MPO Multimode: IEC 61754-7 (OM1 و OM2 PC: کانکتورهای بیج + بوتا سیاه، OM3 و OM4 PC: کانکتورهای آکو + بوتا سیاه)
• سایر کانکتورها: SC، LC، FC، ST و E2000 با استانداردهای صنعتی خود (TIA/EIA، FOCIS3، FOCIS10، GR-326 و غیره) مطابقت دارند.

مشخصات نوری

• از دست دادن ورودی:
  • ضایعات استاندارد MPO (Singlemode) ≤0.75dB، ضایعات بسیار کم ≤0.35dB
  • LC/SC/FC/ST ≤0.3dB
• بازده از دست دادن:
  • MPO ≥60dB (یک حالت) ، LC/SC/FC/ST APC ≥60dB، UPC ≥50dB
• دوام:
  • کمتر از 0.3dB تغییر پس از 200 جفت گیری، با 500 چرخه ورودی - کشیدن.
  • مقاومت کششی >70N
• دمای کار: -40°C تا +85°C

شایستگی ها

• کیفیت بالا: از قبل در کارخانه ساخته شده، آزمایش شده و با گزارش های آزمایش برای کنترل کیفیت بسته بندی شده است.
• صرفه جویی در فضا: کابل های قطر کوچک که حجم را کاهش می دهند و کارایی تهویه مطبوع را در مراکز داده بهبود می بخشند.
• صرفه جویی در زمان: طراحی پلاگ و پلی برای نصب سریع بدون نیاز به پنل های اضافی.

درخواست ها

• فايبر فشرده در مرکز اطلاعات
• اتصال مستقیم برایQSFP+ به SFP+اپتیک، ساده سازی و بهینه سازی اتصالات شبکه با سرعت بالا.
• اتصال فیبر نوری در ساختمان ها و بین تجهیزات فیبر برای استفاده داخلی.

قوانین نامگذاری و اطلاعات تایید سفارش:

کابل های خط مستقیم MPO-LC

• 7236037 ZCM11A12HIAX: 8F MPO SM فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236038 ZCM11A22HIAX: 12F MPO SM فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236039 ZCM11A52HIAX: 24F MPO SM فیبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236040 ZCM11A17HAAX: 8F MPO OM3 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236041 ZCM11A27HAAX: 12F MPO OM3 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236042 ZCM11A57HAAX: 24F MPO OM3 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236043 ZCM11A18HMAX: 8F MPO OM4 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236044 ZCM11A28HMAX: 12F MPO OM4 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236045 ZCM11A58HMAX: 24F MPO OM4 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236046 ZCM21A12HIAX: 8F MTP SM فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236047 ZCM21A22HIAX: 12F MTP SM فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236048 ZCM21A52HIAX: 24F MTP SM فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236049 ZCM21A17HAAX: 8F MTP OM3 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236050 ZCM21A27HAAX: 12F MTP OM3 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236051 ZCM21A57HAAX: 24F MTP OM3 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236052 ZCM21A18HMAX: 8F MTP OM4 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236053 ZCM21A28HMAX: 12F MTP OM4 فیبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم
• 7236054 ZCM21A58HMAX: 24F MTP OM4 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم

کانال فیبر کانکتور

سه روش اتصال به حفظ قطب پذیری مناسب MTP / MPO کمک می کند

MPO 8 x LC ساختار ساده نوع 1

MPO 4 x LC ساختار دوگانه نوع 2

MPO 4 x ساختار LC Uniboot-نوع 3

جزئیات مواد

بسته بندی

اين بسته کابل هاي فايبر آپتيکي که به راحتی قابل استفاده و خوب محافظت شده توسط OMC به صورت پيش فرض برچسب زده شده و علامت گذاری شده است.

اندازه کارتونی استاندارد: 34*22*15 سانتی متر؛ 44*34*24 سانتی متر ؛ 54*39*34 سانتی متر.

بسته بندی می تواند سفارشی شود.

خدمات OEM / ODM برای شما

• رنگ کابل، کلمه چاپی، مواد پوشش کابل، رنگ کانکتور
• برچسب OEM، حلقه شناسایی، برچسب کابل,جعبه، علامت های حمل و نقل
• سطح کیفیت متفاوت
