کانکتور MPO نوعی کانکتور فیبر است.MPO (Multi-Fiber Push On) یک نوع اتصال فیبر چند هسته ای است.سیستم پیش اتصال فیبر با چگالی بالا MPO در حال حاضر عمدتاً در استفاده از محیط های با چگالی بالا مراکز داده، استفاده از فیبر نوری در ساختمان و برنامه های اتصال داخلی در تجهیزات فرستنده گیرنده نوری مانند دستگاه نوری استفاده می شود. , 40G, 100G, QSFP+.
انواع کانکتور MPO بر اساس مقررات IEC 61754-7 متمایز می شوند: شماره هسته (شماره آرایه)، سر نر (نر، ماده)، قطبیت (PC یا APC).

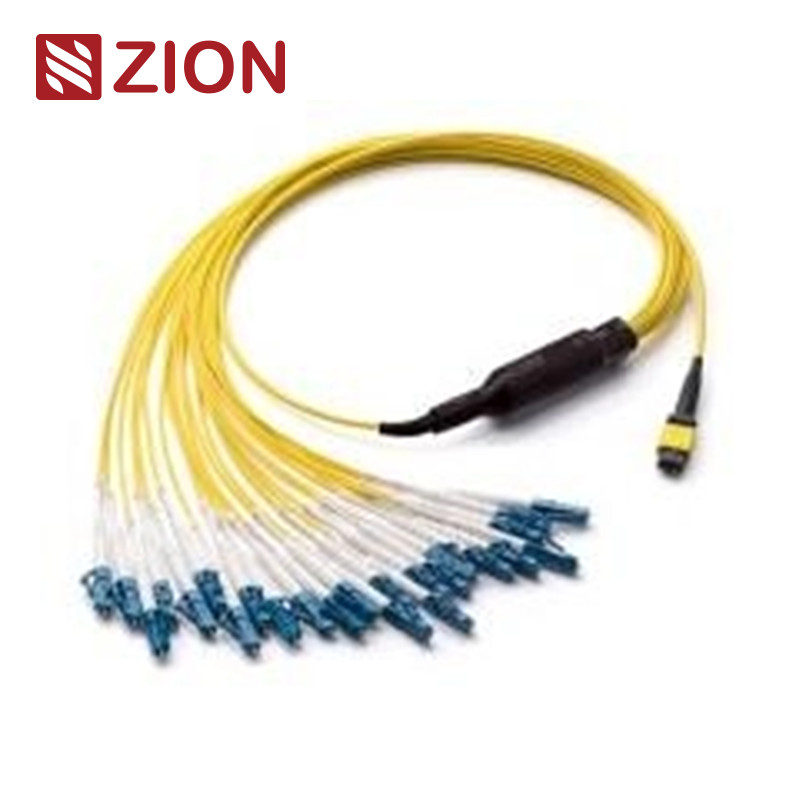

24 هسته MPO Female تا 12 LC Duplex (12xLC uniboot;24 LC Simplex) 24F MPO- LC/SC/FC/ST کابلهای مهار مستقیم با اتصال MPO و LC/SC/FC/ST در هر دو طرف خاتمه مییابند.را کابلهای فنآوت 24 عددی (12 عدد برای LC uniboot؛ 24 عدد LC Simplex) برای اتصال مستقیم نوری 40G QSFP+ PLR4 تا 10G SFP+ LR و برنامههای مرکز داده با چگالی بالا بهینه شدهاند.طول یکسانی دارنداین به طور خاص برای وصله فیبر با چگالی بالا در مراکز داده که نیاز به صرفه جویی در فضا و کاهش مشکلات مدیریت کابل دارند، طراحی شده است.
کابلهای مهار مستقیم 24F MPO- LC/SC/FC/ST که برای راهحل اتصال 100GBASE-SR10 CXP/CFP، 100GBASE-LR4 و مرکز داده با چگالی بالا طراحی شدهاند.برای برنامه های مرکز داده با چگالی بالا 10/40/100G بهینه شده است.این کابل مهار 24 فیبر برای اتصال (12) SFP+ به پانل آداپتور MPO و صندوق عقب MPO استفاده می شود.
استاندارد صنعتی اتصال دهنده ها:
رابط
ارجاع
جزئیات مسکن
MPO تک حالت
IEC 61754-7
SM APC: کانکتورهای سبز + بوت سیاه (Standard Loss MPO) SM APC: کانکتورهای زرد + بوت سیاه (MPO با اتلاف فوق العاده کم)
چند حالته MPO
IEC 61754-7
رایانه شخصی OM1&OM2: کانکتورهای بژ + بوت سیاه (Standard Loss MPO) رایانه شخصی OM3&OM4: کانکتورهای آبی + بوت سیاه (MPO استاندارد و بسیار کم اتلاف) کامپیوتر OM3&OM4: کانکتورهای هدر ویولت + بوت مشکی (MPO از دست دادن استاندارد)
مطابق با استاندارد IEC IEC-61754-7؛IEC61755، Telcordia GR-1435-CORE، JIS C5982؛کابل کشی ساختاری مطابق با TIA-604-5 (FOCIS5) در TIA-568-C
سازگار با کانال فیبر 10G
40G و 100G IEEE 802.3
استاندارد صنعتی سایر کانکتورها:
SC: TIA/EIA، FOCIS3، GR-326.NTT-SC IEC61754-4 و JIS C5973
LC: TIA/EIA، FOCIS10، GR-326 EIA/TIA-604-10، IEC61754-20 و JIS C5973.
FC: EIA /TIA-604-04، FOCIS4، NTT-FC، GR-326.IEC61754-13 و JIS C5973
ST: TIA/EIA، FOCIS2، GR-326.IEC61754-2 و JIS C5973 و غیره
اتصال دهنده چند فیبر مبتنی بر MT، پایانه ها و مجموعه های اتصال فیبر 4،8،12 و 24
راه حل اقتصادی برای خاتمه انبوه فیبر
طراحی شده برای برنامه های کاربردی SM و MM با تلفات کم و استاندارد
کابل گرد مقاوم، کابل بیضی شکل و گزینههای روبان برهنه موجود است
محفظه های کد رنگی موجود برای متمایز کردن نوع فیبر، نوع پولیش و/یا درجه اتصال
از نظر تکرارپذیری و تعویض پذیری خوب است
مزیت های MTP/MPO Patch کابل/کابل ترانک به طور کلی عبارتند از:
کیفیت بالا—کابلهای پچ/کابلهای MTP/MPO پچ/ترانک از قبل در کارخانه پایان یافته، تست شده و همراه با گزارشهای آزمایش بستهبندی شدهاند.این گزارش ها به عنوان اسناد بلند مدت و کنترل کیفیت عمل می کنند.
کاهش حجم کابل-کابل های پچ/کابل های MTP/MPO دارای قطرهای بسیار کوچک هستند که باعث کاهش حجم کابل و بهبود شرایط تهویه مطبوع در مراکز داده می شود.
صرفه جویی در زمان—با طراحی ویژه پلاگین و پخش، کابل های MTP/MPO Patch/Trunk را می توان ادغام کرد و بلافاصله به برق وصل کرد. این به کاهش زمان نصب بسیار کمک می کند.
کاربرد:
کابلهای مهار مستقیم 24F MPO- LC/SC/FC/ST که برای راهحل اتصال 100GBASE-SR10 CXP/CFP، 100GBASE-LR4 و مرکز داده با چگالی بالا طراحی شدهاند.برای برنامه های مرکز داده با تراکم بالا 10/40/100G بهینه شده است. این کابل مهار 24 فیبر برای اتصال (12) SFP+ به پانل آداپتور MPO و صندوق عقب MPO استفاده می شود.
همه کانکتورهای MPO OMC از Senko/Nissin/Sumitomo هستند.پچ کورد فیبر MPO نوعی مجموعه کابل با چگالی بالا است که به طور کلی در سه ناحیه استفاده می شود.
برنامه مرکز داده با محیط درجه متراکم بالا
فیبر نوری به ساختمان
کاربرد کانکتور داخلی در تجهیزات فیبر.
قوانین نامگذاری و اطلاعات تایید سفارش:
کابل های مهار مستقیم Hot MPO-LC Zion Communication
سه روش اتصال به حفظ قطبیت مناسب MTP/MPO کمک می کند
ساختار MPO –24 x LC Simplex-نوع 1
MPO –––۱۲ x LC ساختار دوبلکس-نوع ۲-نوع A
MPO – 12 x LC ساختار دوبلکس - نوع 2 - نوع B
MPO – 12 x LC ساختار دوبلکس-نوع 2-نوع C
MPO - قطبیت برای ساختار MPO -12 x Uniboot LC - نوع 3
جزئیات مواد
بسته بندی
این بسته کابل فیبر نوری که به راحتی گرفته می شود و به خوبی محافظت می شود توسط OMC به عنوان پیش فرض برچسب و علامت گذاری شده است. اندازه کارتن استاندارد: 34*22*15 سانتی متر.44*34*24 سانتی متر ;54*39*34 سانتی متر.اینکه کدام کارتن مورد استفاده قرار گیرد بستگی به تعداد کالا دارد.بسته بندی را می توان سفارشی کرد.
خدمات OEM/ODM برای شما
1. رنگ کابل، کلمه چاپ، مواد ژاکت کابل، رنگ رابط
2. برچسب OEM، حلقه شناسایی، برچسب کابل،جعبه، علائم حمل و نقل
افت درج کم · باند عبور عریض · ایزولاسیون کانال بالا 1.02±0.05 میلی متر HDPE · پایداری و قابلیت اطمینان بالا پلی اتیلن اصلاح شده · فویل PET بدون اپوکسی در مسیر نوری
