| محل منبع: | چین |
|---|---|
| نام تجاری: | HELLOSIGNAL® OR OEM |
| مقدار حداقل تعداد سفارش: | 50 عدد |
| جزئیات بسته بندی: | 10 کامپیوتر / کیسه پلاستیکی |
| زمان تحویل: | به طور معمول 25 روز پس از دریافت سپرده. |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | بدون محدودیت |
| ماندگاری: | <0.3dB تغییر معمولی، 200 جفت گیری | قابلیت تعویض: | ≤0.2dB |
|---|---|---|---|
| تست درج-کشش: | 500 برابر، IL~0.5dB | استحکام کششی: | >70N |
| دمای عملیاتی (℃): | -40 تا + 85 درجه سانتیگراد | ||
| برجسته: | کابل های مهار فیبر نوری MPO به LC,کابل فیبر فیبر 8 فیبر MPO به LC |
||
SC LC FC ST/APC UPC 0.9/2.0/3.0mm Single Mode/Multimode PVC/LSZH Fiber Optic Patch Cord/pigtails.
| کد صهیون | توضیحات صهیون | |||||||

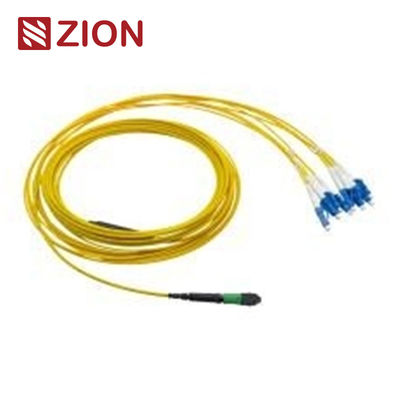

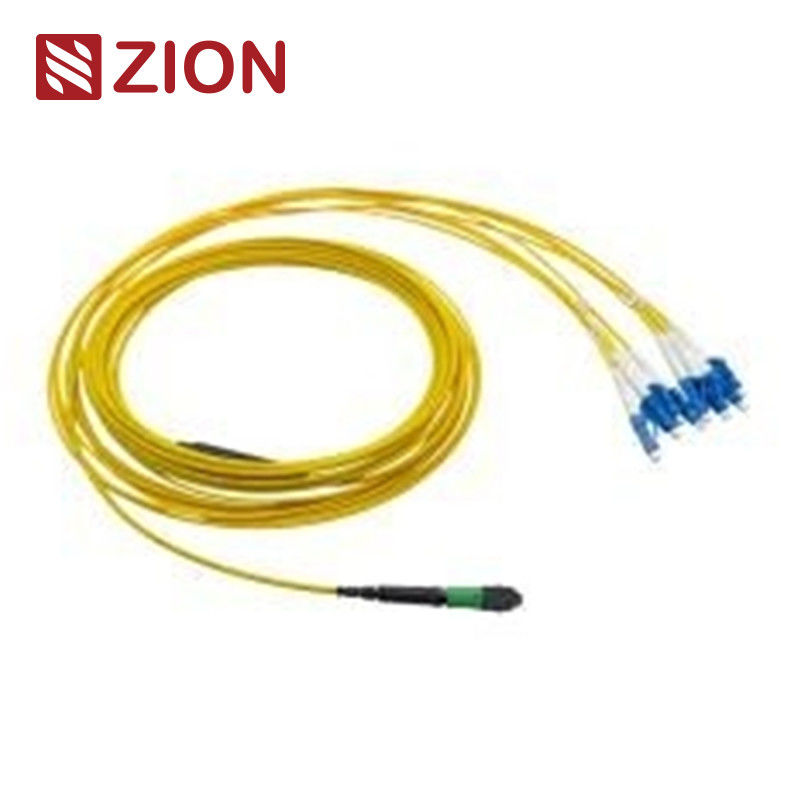

| ZCM11A12HIAX | 8F MPO SM فیبر نوری MPO-LC 2.0mm کابل مهار مستقیم | |||||||
| کانکتور MPO نوعی کانکتور فیبر است.MPO (Multi-Fiber Push On) یک نوع اتصال فیبر چند هسته ای است.سیستم پیش اتصال فیبر با چگالی بالا MPO در حال حاضر عمدتاً در استفاده از محیط های با چگالی بالا مراکز داده، استفاده از فیبر نوری در ساختمان و برنامه های اتصال داخلی در تجهیزات فرستنده گیرنده نوری مانند دستگاه نوری استفاده می شود. , 40G, 100G, QSFP+. | ||||||||
| انواع کانکتور MPO بر اساس مقررات IEC 61754-7 متمایز می شوند: شماره هسته (شماره آرایه)، سر نر (نر، ماده)، قطبیت (PC یا APC). | ||||||||
| 8 هسته MPO به Duplex (4xLC uniboot)؛ مجموعه کابل های مهار مستقیم Simplex (4xLC). کابل های مهار مستقیم MPO- LC/SC/FC/ST با کانکتور MPO و LC/SC/FC/ST در هر دو طرف خاتمه می یابند.کابل‌های فن‌آوت 8pcsDuplex (4xLC uniboot)؛ Simplex (4xLC) برای اتصال مستقیم نوری 40G QSFP+ PLR4 تا 10G SFP+ LR و برنامه‌های مرکز داده با چگالی بالا بهینه شده‌اند.طول یکسانی دارنداین به طور خاص برای وصله فیبر با چگالی بالا در مراکز داده که نیاز به صرفه جویی در فضا و کاهش مشکلات مدیریت کابل دارند، طراحی شده است. |
||||||||
| کابل های مهار مستقیم SM 8F MPO- LC/SC/FC/ST برای اتصال مستقیم نوری 40G QSFP+ PLR4 تا 10G SFP+ LR و برنامه های مرکز داده با چگالی بالا بهینه شده اند. این کابل مهار 8 فیبر برای اتصال مستقیم بین QSFP+ به (. 4) پورت های SFP+ بدون پچ پنل یا ترانک میانی در بین. | ||||||||
استاندارد صنعتی اتصال دهنده ها:
| رابط | ارجاع | جزئیات مسکن | ||||||
| MPO تک حالت | IEC 61754-7 | SM APC: کانکتورهای سبز + بوت سیاه (Standard Loss MPO) SM APC: کانکتورهای زرد + بوت سیاه (MPO با اتلاف فوق العاده کم) |
||||||
| چند حالته MPO | IEC 61754-7 | رایانه شخصی OM1&OM2: کانکتورهای بژ + بوت سیاه (Standard Loss MPO) رایانه شخصی OM3&OM4: کانکتورهای آبی + بوت سیاه (MPO استاندارد و بسیار کم اتلاف) کامپیوتر OM3&OM4: کانکتورهای بنفش هدر + بوت سیاه (MPO از دست دادن استاندارد) |
||||||
| مطابق با استاندارد IEC IEC-61754-7؛IEC61755، Telcordia GR-1435-CORE، JIS C5982؛کابل کشی ساختاری مطابق با TIA-604-5 (FOCIS5) در TIA-568-C | ||||||||
| سازگار با کانال فیبر 10G | ||||||||
| 40G و 100G IEEE 802.3 |
استاندارد صنعتی سایر کانکتورها:
| SC: TIA/EIA، FOCIS3، GR-326.NTT-SC IEC61754-4 و JIS C5973 | ||||||||
| LC: TIA/EIA، FOCIS10، GR-326 EIA/TIA-604-10، IEC61754-20 و JIS C5973. | ||||||||
| FC: EIA /TIA-604-04، FOCIS4، NTT-FC، GR-326.IEC61754-13 و JIS C5973 | ||||||||
| ST: TIA/EIA، FOCIS2، GR-326.IEC61754-2 و JIS C5973 و غیره | ||||||||
| E2000: IEC61754-15 |
در دسترس برای
| G657A1 MPO-LC، MPO-SC،MPO-FC،MPO-SC،MPO-ST،MPO-E2000 | ||||||||
| G657A2/B2 MPO-LC، MPO-SC،MPO-FC،MPO-SC،MPO-ST،MPO-E2000 | ||||||||
| G657B3 MPO-LC، MPO-SC،MPO-FC،MPO-SC،MPO-ST،MPO-E2000 | ||||||||
| OM1 62.5/125 MPO-LC، MPO-SC،MPO-FC،MPO-SC،MPO-ST،MPO-E2000 | ||||||||
| OM2 50/125 MPO-LC، MPO-SC،MPO-FC،MPO-SC،MPO-ST،MPO-E2000 | ||||||||
| OM3 50/125 MPO-LC، MPO-SC،MPO-FC،MPO-SC،MPO-ST،MPO-E2000 | ||||||||
| OM4 50/125 MPO-LC، MPO-SC،MPO-FC،MPO-SC،MPO-ST،MPO-E2000 | ||||||||
| OM5 50/125 MPO-LC، MPO-SC،MPO-FC،MPO-SC،MPO-ST،MPO-E2000 |
مشخصات نوری:
| موارد خاص | حالت تک (APC 8 درجه پولیش) | چند حالته (PC Flat Polish) | ||||||
| از دست دادن nsertion (MPO) (IEC 61300-3-34) |
ضرر استاندارد:≤0.75dB (حداکثر)، ≤0.50dB (معمولی) ضرر فوق العاده کم:≤0.35dB (حداکثر)، ≤0.20dB (معمولی) |
ضرر استاندارد:≤0.6dB (حداکثر)، ≤0.50 (معمولی) ضرر فوق العاده کم:≤0.35dB (حداکثر)، ≤0.20dB (معمولی) |
||||||
| از دست دادن درج (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
| ضرر برگشتی (MPO) | ≥60dB(پولیش 8 درجه) | ≥25dB | ||||||
| ضرر برگشتی (LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
| ماندگاری | <0.3dB تغییر معمولی، 200 جفت گیری | |||||||
| قابلیت تعویض | ≤0.2dB | |||||||
| تست درج-کشش | 500 بار، IL＜0.5dB | |||||||
| استحکام کششی | >70N | |||||||
| دمای عملیاتی (℃) | · -40 تا + 85 درجه سانتیگراد | |||||||
امکانات:
| تلفات درج کم، تلفات بازده بالا | ||||||||
| اتصال دهنده چند فیبر مبتنی بر MT، پایانه ها و مجموعه های کانکتور فیبر 4،8،12 و 24 | ||||||||
| راه حل اقتصادی برای خاتمه انبوه فیبر | ||||||||
| طراحی شده برای برنامه های کاربردی SM و MM با تلفات کم و استاندارد | ||||||||
| کابل گرد مقاوم، کابل بیضی شکل و گزینه‌های روبان برهنه موجود است | ||||||||
| محفظه های کد رنگی موجود برای متمایز کردن نوع فیبر، نوع پولیش و/یا درجه اتصال | ||||||||
| از نظر تکرارپذیری و تعویض پذیری خوب است |
مزیت های MTP/MPO Patch کابل/کابل ترانک به طور کلی عبارتند از:
| کیفیت بالا—کابل‌های پچ/کابل‌های MTP/MPO پچ/ترانک از قبل در کارخانه پایان یافته، تست شده و همراه با گزارش‌های آزمایش بسته‌بندی شده‌اند.این گزارش ها به عنوان اسناد بلند مدت و کنترل کیفیت عمل می کنند. | ||||||||
| کاهش حجم کابل-کابل های پچ/کابل های MTP/MPO دارای قطرهای بسیار کوچک هستند که باعث کاهش حجم کابل و بهبود شرایط تهویه مطبوع در مراکز داده می شود. | ||||||||
| صرفه جویی در زمان—با طراحی ویژه پلاگین و پخش، کابل های MTP/MPO Patch/Trunk را می توان ادغام کرد و بلافاصله به برق وصل کرد. این به کاهش زمان نصب بسیار کمک می کند. |
کاربرد:
| کابل‌های مهار مستقیم SM 8F MPO- LC/SC/FC/ST برای اتصال مستقیم نوری 40G QSFP+ PLR4 تا 10G SFP+ LR و برنامه‌های مرکز داده با چگالی بالا بهینه شده‌اند. | ||||||||
| این کابل مهار 8 فیبر برای اتصال مستقیم بین QSFP+ به (4) پورت SFP+ بدون پچ پنل یا ترانک میانی در بین استفاده می شود. | ||||||||
| همه اتصالات MPO OMC از Senko/Nissin/Sumitomo هستند.پچ کورد فیبر MPO نوعی مجموعه کابل با چگالی بالا است که به طور کلی در سه ناحیه استفاده می شود. | ||||||||
| برنامه مرکز داده با محیط درجه متراکم بالا | ||||||||
| فیبر نوری به ساختمان | ||||||||
| کاربرد کانکتور داخلی در تجهیزات فیبر. |
قوانین نامگذاری و اطلاعات تایید سفارش:
کابل های مهار مستقیم Hot MPO-LC Zion Communication
| کد صهیون | توضیحات صهیون | |||||||
| 7236037 | ZCM11A12HIAX | 8F MPO SM فیبر نوری MPO-LC 2.0mm کابل مهار مستقیم | ||||||
| 7236038 | ZCM11A22HIAX | کابل های مهار مستقیم 12F MPO SM فیبر نوری MPO-LC 2.0mm | ||||||
| 7236039 | ZCM11A52HIAX | کابل های مهار مستقیم 24F MPO SM فیبر نوری MPO-LC 2.0mm | ||||||
| 7236040 | ZCM11A17HAAX | 8F MPO OM3 فیبر نوری MPO-LC 2.0mm کابل های مهار مستقیم | ||||||
| 7236041 | ZCM11A27HAAX | 12F MPO OM3 فیبر نوری MPO-LC 2.0mm کابل مهار مستقیم | ||||||
| 7236042 | ZCM11A57HAAX | کابل های مهار مستقیم 24F MPO OM3 فیبر نوری MPO-LC 2.0mm | ||||||
| 7236043 | ZCM11A18HMAX | 8F MPO OM4 فیبر نوری MPO-LC 2.0mm کابل های مهار مستقیم | ||||||
| 7236044 | ZCM11A28HMAX | کابل های مهار مستقیم 12F MPO OM4 فیبر نوری MPO-LC 2.0mm | ||||||
| 7236045 | ZCM11A58HMAX | کابل های مهار مستقیم 24F MPO OM4 فیبر نوری MPO-LC 2.0mm | ||||||
| 7236046 | ZCM21A12HIAX | کابل های مهار مستقیم 8F MTP SM فیبر نوری MPO-LC 2.0mm | ||||||
| 7236047 | ZCM21A22HIAX | کابل های مهار مستقیم 12F MTP SM فیبر نوری MPO-LC 2.0mm | ||||||
| 7236048 | ZCM21A52HIAX | کابل های مهار مستقیم 24F MTP SM فیبر نوری MPO-LC 2.0mm | ||||||
| 7236049 | ZCM21A17HAAX | 8F MTP OM3 فیبر نوری MPO-LC 2.0mm کابل مهار مستقیم | ||||||
| 7236050 | ZCM21A27HAAX | کابل های مهار مستقیم 12F MTP OM3 MPO-LC 2.0mm فیبر نوری | ||||||
| 7236051 | ZCM21A57HAAX | کابل های مهار مستقیم 24F MTP OM3 فیبر نوری MPO-LC 2.0mm | ||||||
| 7236052 | ZCM21A18HMAX | 8F MTP OM4 فیبر نوری MPO-LC 2.0mm کابل مهار مستقیم | ||||||
| 7236053 | ZCM21A28HMAX | کابل های مهار مستقیم 12F MTP OM4 فیبر نوری MPO-LC 2.0mm | ||||||
| 7236054 | ZCM21A58HMAX | کابل های مهار مستقیم 24F MTP OM4 فیبر نوری MPO-LC 2.0mm | ||||||
| رابط | کانال فیبر | |||||||
سه روش اتصال به حفظ قطبیت مناسب MTP/MPO کمک می کند
ساختار MPO –8 x LC Simplex-نوع 1
MPO -4 x LC ساختار دوبلکس-نوع 2
ساختار MPO –4 x Uniboot LC-نوع 3
جزئیات مواد
بسته بندی
| این بسته کابل فیبر نوری که به راحتی گرفته می شود و به خوبی محافظت می شود توسط OMC به عنوان پیش فرض برچسب و علامت گذاری شده است. اندازه کارتن استاندارد: 34*22*15 سانتی متر.44*34*24 سانتی متر ;54*39*34 سانتی متر.اینکه کدام کارتن مورد استفاده قرار گیرد بستگی به تعداد کالا دارد.بسته بندی را می توان سفارشی کرد. | ||||||||
خدمات OEM/ODM برای شما
| 1. رنگ کابل، کلمه چاپ، مواد ژاکت کابل، رنگ رابط | ||||||||
| 2. برچسب OEM، حلقه شناسایی، برچسب کابل،جعبه، علائم حمل و نقل | ||||||||
| 3. سطح کیفیت مختلف. |
