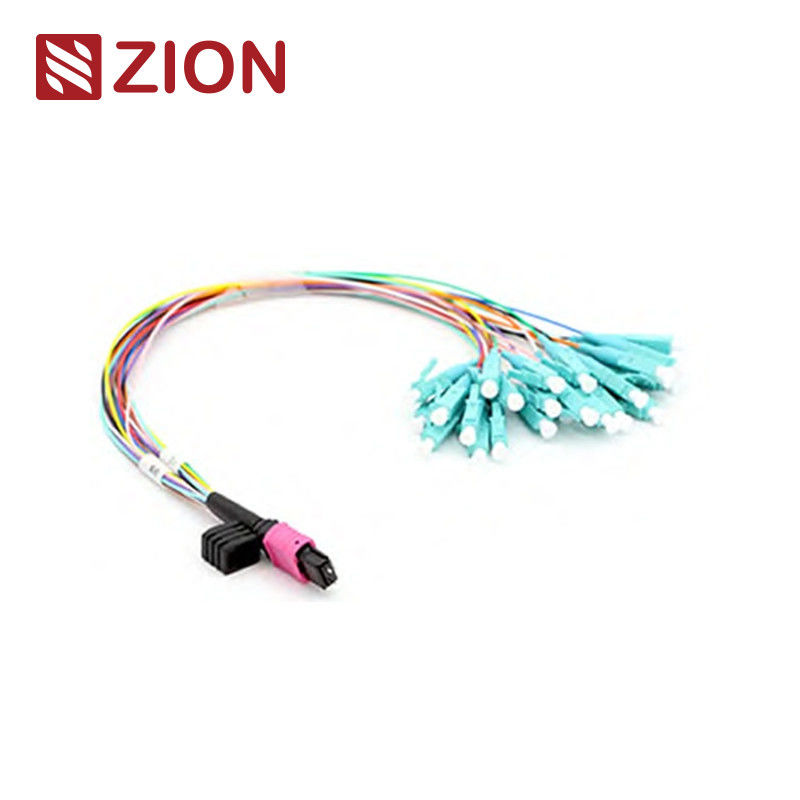

کابل پچ 24 فیبر MTP به LC 24F MTP (نر) - LC Fan-Out 0.9mm 30-35cm

کانکتورها ۰ استاندارد صنعتی

MPO حالت تکمرجع:IEC 61754-7

MPO حالت تکجزئیات مسکن:SM APC: کانکتورهای سبز + کفش سیاه (Standard Loss MPO)
SM APC: کانکتورهای زرد + کفش سیاه (MPO با زیان بسیار کم)

MPO Multimodeمرجع:IEC 61754-7

MPO Multimodeجزئیات مسکن:OM1&OM2 PC: کانکتورهای بیژ + کفش سیاه (MPO با ضرر استاندارد)
OM3&OM4 PC: اتصال آکو + کفش سیاه (Standard&Super low loss MPO)
OM3&OM4 PC: Heather Violet کانکتورها + کفش سیاه (MPO با ضرر استاندارد)

• مطابق با استاندارد IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) مطابق با کابل های ساختاری در هر TIA-568-C
• مطابقت با کانال فیبر 10G
• 40G و 100G IEEE 802.3

دیگر کانکتورها ۰ استاندارد صنعتی

• SC: TIA/EIA، FOCIS3, GR-326.NTT-SC IEC61754-4 و JIS C5973
• LC: TIA/EIA، FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 و JIS C5973.
• FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 و JIS C5973
• ST: TIA/EIA، FOCIS2، GR-326. IEC61754-2 و JIS C5973 و غیره
• E2000: IEC61754-15

در دسترس

• G657A1 MTP-LC، MTP-SC، MTP-FC، MTP-SC، MTP-ST، MTP-E2000
• G657A2/B2 MTP-LC، MTP-SC، MTP-FC، MTP-SC، MTP-ST، MTP-E2000
• G657B3 MTP-LC، MTP-SC، MTP-FC، MTP-SC، MTP-ST، MTP-E2000
• OM1 62.5/125 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000
• OM2 50/125 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000
• OM3 50/125 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000
• OM4 50/125 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000
• OM5 50/125 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000

مشخصات نوری

از دست دادن ورودی (MPO) ((IEC 61300-3-34)حالت تک (APC)8 درجه پولیش شده):ضایعات استاندارد:≤0.75dB ((حداکثر) ، ≤0.50dB ((معمول) ؛ از دست دادن بسیار کم:≤0.35dB ((حداکثر) ، ≤0.20dB ((معمول)

ضایعات ورودی (MPO) (IEC 61300-3-34)چند حالت (PC)پولیش صاف):ضایعات استاندارد:≤0.6dB ((حداکثر) ، ≤0.50 ((معمول) ؛ از دست دادن بسیار کم:≤0.35dB ((حداکثر) ، ≤0.20dB ((معمول)

از دست دادن ورودی ((LC/SC/FC/ST)) ((IEC 61300-3-6)حالت تک (APC 8 درجه پولیش):≤0.3dB

از دست دادن ورودی ((LC/SC/FC/ST)) ((IEC 61300-3-6)چند حالت (PC flat polish):≤0.3dB

ضایعات بازده (MPO)حالت تک (APC)8 درجه پولیش شده):≥60dB(8درجه پوليش)

ضایعات بازده (MPO)چند حالت (PC)پولیش صاف):≥25dB

ضایعات بازده ((LC/SC/FC/ST):APC≥60dB؛ UPC≥50dB

ضایعات بازده ((LC/SC/FC/ST):≥35dB

دوام:<0.3dB تغییر معمولی (200 جفت گیری)

قابل تعویض: ≤0.2dB

آزمون ورودی-کشیدگی:بیش از 600 برابر، IL<0.5دبي

مقاومت کششی:>70N

دمای کارحالت تک (APC):-40°C تا +85°C

ویژگی ها

• از دست دادن ورودی کم، از دست دادن بازگشت بالا
• اتصال دهنده چند فیبر مبتنی بر MT، 8,12 و 24 اتصال دهنده فیبر
• راه حل اقتصادی برای اتمام انبوه فیبر
• طراحی شده برای کاربردهای SM و MM با ازای کم و ازای استاندارد
• گزینه های کابلی گرد، کابلی بیضی و نوار برهنه در دسترس است
• محفظه های کد شده رنگی برای تمایز نوع فیبر، نوع پولیش و/یا نوع کانکتور
• خوب در تکرار و قابل تعویض

درخواست

تمام کانکتورهای MTP OMC از Senko / Nissin / Sumitomo هستند. کابل MTP-LC / SC / FC / ST Fanout 0.9mm یک نوع مجموعه کابل با چگالی بالا است که به طور کلی در سه زمینه استفاده می شود.

• برنامه مرکز داده با محیط با چگالی بالا
• فايبر نوري به ساختمان
• کاربرد کانکتور داخلی در تجهیزات فیبر

کابل 0.9 میلی متری LC Fanout

• 7236031 ZCM16117: 8F MPO ((مرد) -LC فان-آوت 0.9mm 30-35cm کابل پچ
• 7236032 ZCM16127: 12F MPO ((مرد) -LC فان-آوت 0.9mm 30-35cm کابل پچ
• 7236033 ZCM16157: 24F MPO ((مرد) -LC فان-آوت 0.9mm 30-35cm کابل پچ
• 7236034 ZCM26117: 8F MTP ((مرد) -LC فان-آوت 0.9mm 30-35cm کابل پچ
• 7236035 ZCM26127: 12F MTP ((مرد) -LC فان-آوت 0.9mm 30-35cm کابل پچ
• 7236036 ZCM26157: 24F MTP ((مرد) -LC فان-آوت 0.9mm 30-35cm کابل پچ

قوانین نامگذاری و اطلاعات تایید سفارش:

کانال فیبر کانکتور

جزئیات مواد

بسته بندی

اين بسته کابل هاي فايبر آپتيکي که به راحتی قابل استفاده و خوب محافظت شده توسط OMC به صورت پيش فرض برچسب زده شده و علامت گذاری شده است.

اندازه کارتونی استاندارد: 34*22*15 سانتی متر؛ 44*34*24 سانتی متر ؛ 54*39*34 سانتی متر.

بسته بندی می تواند سفارشی شود.

خدمات OEM / ODM برای شما

• رنگ کابل، کلمه چاپی، مواد پوشش کابل، رنگ کانکتور
• برچسب OEM، حلقه شناسایی، برچسب کابل,جعبه، علامت های حمل و نقل
• سطح کیفیت متفاوت
