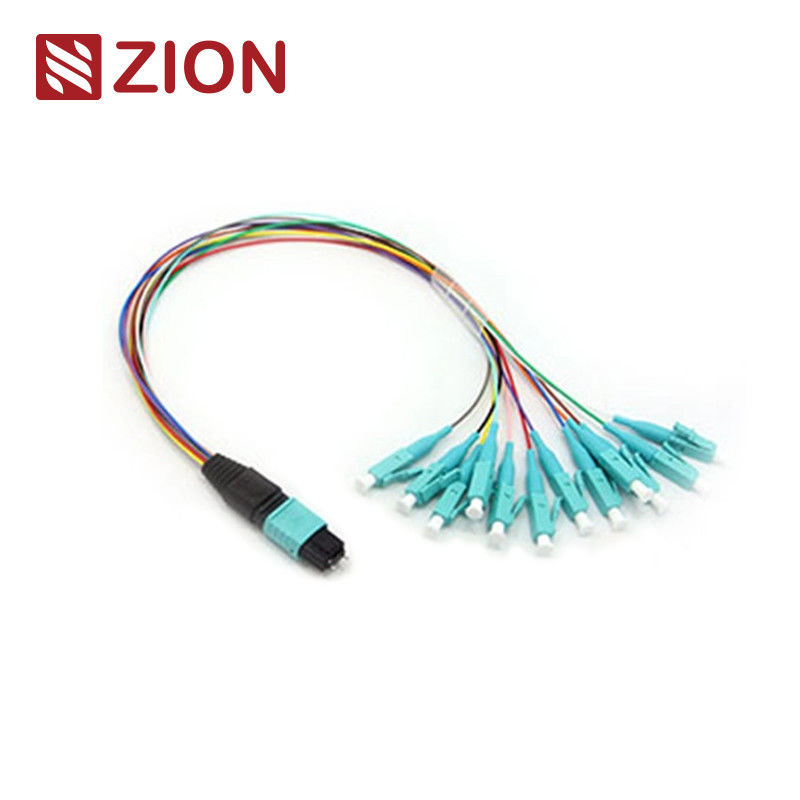

12 فیبر MTP-LC Fan-out 0.9mm 30-35cm کابل پیچ فیبر نوری برای مراکز داده با چگالی بالا

کابل پچ 12F MTP (نر) - فن‌اوت LC 0.9 میلی‌متری 30-35 سانتی‌متری

کانکتور MTP یک نوع کانکتور فشاری چند فیبری است که برای محیط‌های با چگالی بالا طراحی شده است. این سیستم عمدتاً در مراکز داده، کاربردهای فیبر به ساختمان و اتصالات داخلی در تجهیزات فرستنده و گیرنده نوری مانند دستگاه‌های 40G، 100G و QSFP+ استفاده می‌شود.

انواع کانکتور MTP بر اساس مقررات IEC 61754-7 بر اساس تعداد هسته (تعداد آرایه)، جنسیت (نر/ماده) و قطبیت (PC یا APC) متمایز می‌شوند.

این کابل فن‌اوت 12F MTP-LC 0.9 میلی‌متری به‌طور خاص برای موارد زیر طراحی شده است:

• سیستم‌های 40G LR4 PSM، 40GBASE-SR4، 40G QSFP+ PLR4
• محیط‌های مرکز داده با چگالی بالا
• کاربردهای مرکز داده با چگالی بالا 10/40/100G
• اتصال (6) SFP+ به پنل‌های آداپتور MTP و سیستم‌های تنه MTP

• مطابق با استاندارد IEC IEC-61754-7؛ IEC61755، Telcordia GR-1435-CORE، JIS C5982؛ TIA-604-5(FOCIS5)
• کابل‌کشی ساخت‌یافته طبق TIA-568-C
• مطابق با 10G Fiber Channel
• مطابق با 40G و 100G IEEE 802.3

• SC: TIA/EIA، FOCIS3، GR-326.NTT-SC IEC61754-4 و JIS C5973
• LC: TIA/EIA، FOCIS10، GR-326 EIA/TIA-604-10، IEC61754-20 و JIS C5973
• FC: EIA /TIA-604-04، FOCIS4، NTT-FC، GR-326. IEC61754-13 و JIS C5973
• ST: TIA/EIA، FOCIS2، GR-326. IEC61754-2 و JIS C5973
• E2000: IEC61754-15

• G657A1 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000
• G657A2/B2 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000
• G657B3 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000
• OM1 62.5/125 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000
• OM2 50/125 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000
• OM3 50/125 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000
• OM4 50/125 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000
• OM5 50/125 MTP-LC، MTP-SC، MTP-FC، MTP-ST، MTP-E2000

• افت درج (LC/SC/FC/ST) حالت تک‌گانه: ≤0.3dB
• افت درج (LC/SC/FC/ST) چند حالته: ≤0.3dB
• افت بازگشت (MTP) Singlemode: ≥60dB
• افت بازگشت (MTP) Multimode: ≥25dB
• افت بازگشت (LC/SC/FC/ST): APC≥60dB; UPC≥50dB
• دوام:<0.3dB تغییر معمولی (200 جفت‌شدن)
• قابلیت تعویض: ≤0.2dB
• آزمون درج-بیرون کشیدن: 500 بار، IL＜0.5dB
• مقاومت کششی: >70N
• دفعات اتصال: >600
• دمای عملیاتی Singlemode: -40°C تا +85°C

• افت درج کم، افت بازگشت بالا
• کانکتور چند فیبری مبتنی بر MT با 4، 8، 12 و 24 ترمینال فیبر
• راه‌حل اقتصادی برای خاتمه انبوه فیبر
• طراحی شده برای افت کم و کاربردهای SM و MM استاندارد
• گزینه‌های کابل گرد مقاوم، کابل بیضی و روبان برهنه
• محفظه‌های کدگذاری شده با رنگ برای شناسایی آسان نوع فیبر و نوع پولیش
• تکرارپذیری و قابلیت تعویض عالی

• کیفیت بالا - از قبل در کارخانه خاتمه یافته، آزمایش شده و بسته‌بندی شده با گزارش‌های آزمایش
• کاهش حجم کابل - قطرهای کوچک‌تر تهویه مطبوع را در مراکز داده بهبود می‌بخشند
• صرفه‌جویی در زمان - طراحی Plug and play زمان نصب را به‌طور قابل توجهی کاهش می‌دهد

تمام کانکتورهای OMC MTP از Senko/Nissin/Sumitomo تهیه می‌شوند. این مجموعه کابل با چگالی بالا در سه حوزه اصلی استفاده می‌شود:

• محیط‌های مرکز داده با چگالی بالا
• نصب‌های فیبر به ساختمان
• کاربردهای کانکتور داخلی در تجهیزات فیبر

• ZCM16117: کابل پچ فن‌اوت 8F MPO (نر) -LC 0.9 میلی‌متری 30-35 سانتی‌متری
• ZCM16127: کابل پچ فن‌اوت 12F MPO (نر) -LC 0.9 میلی‌متری 30-35 سانتی‌متری
• ZCM16157: کابل پچ فن‌اوت 24F MPO (نر) -LC 0.9 میلی‌متری 30-35 سانتی‌متری
• ZCM26117: کابل پچ فن‌اوت 8F MTP (نر) -LC 0.9 میلی‌متری 30-35 سانتی‌متری
• ZCM26127: کابل پچ فن‌اوت 12F MTP (نر) -LC 0.9 میلی‌متری 30-35 سانتی‌متری
• ZCM26157: کابل پچ فن‌اوت 24F MTP (نر) -LC 0.9 میلی‌متری 30-35 سانتی‌متری

این بسته‌بندی کابل فیبر نوری برای سهولت در جابجایی و محافظت طراحی شده است که توسط OMC به عنوان استاندارد برچسب‌گذاری و علامت‌گذاری شده است.

اندازه‌های کارتن استاندارد: 34*22*15 سانتی‌متر؛ 44*34*24 سانتی‌متر؛ 54*39*34 سانتی‌متر. انتخاب کارتن به مقدار سفارش بستگی دارد. بسته‌بندی سفارشی موجود است.

گزینه‌های سفارشی‌سازی شامل موارد زیر است:

• رنگ کابل، متن چاپ، جنس روکش کابل
• سفارشی‌سازی رنگ کانکتور
• برچسب‌گذاری OEM، حلقه‌های شناسایی، برچسب‌های کابل
• جعبه‌های سفارشی و علائم حمل و نقل
• سطوح کیفیت مختلف موجود است
