| محل منبع: | چین |
|---|---|
| نام تجاری: | HELLOSIGNAL® OR OEM |
| مقدار حداقل تعداد سفارش: | 50 عدد |
| جزئیات بسته بندی: | 10 کامپیوتر / کیسه پلاستیکی |
| زمان تحویل: | به طور معمول 25 روز پس از دریافت سپرده. |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | بدون محدودیت |
| ماندگاری: | <0.3dB تغییر معمولی، 200 جفت گیری | قابلیت تعویض: | ≤0.2dB |
|---|---|---|---|
| استحکام کششی: | >70N | تست درج-کشش: | بیش از 600 بار، IL~0.5dB |
| دمای عملیاتی (℃): | -40 تا + 85 درجه سانتیگراد |
پچ سیم فیبر 12F MPO(MTP)-MPO(MTP) برای 40G QSFP+ SR4 طراحی شده است.
40G QSFP+ CSR4 و 100G QSFP28 SR4 اتصالات مستقیم و مرکز داده با چگالی بالا
| کد صهیون | توضیحات صهیون | |||||||

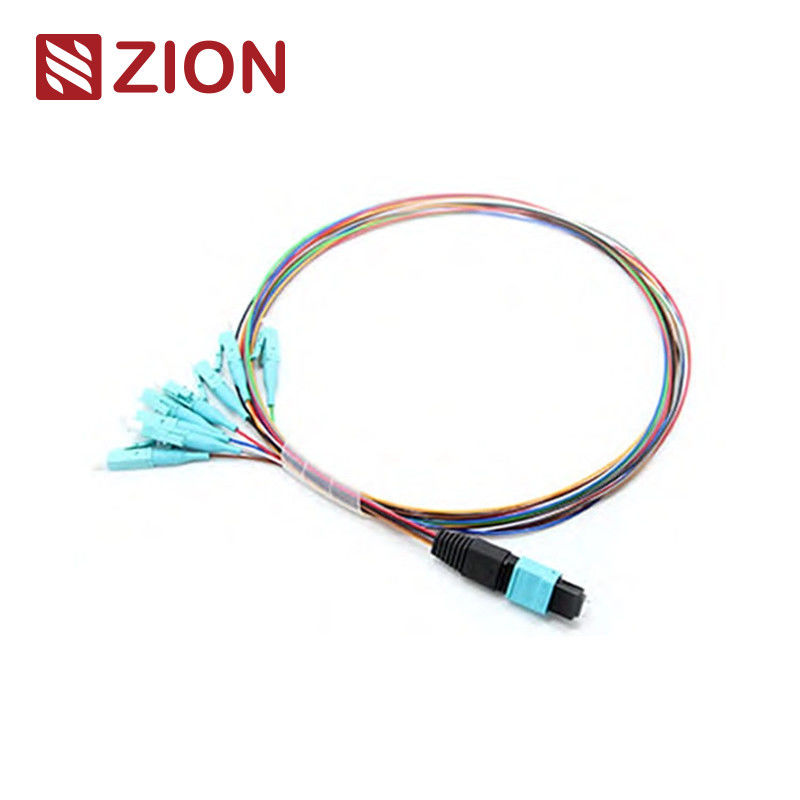

| ZCM16117X | کابل پچ 8F MTP(نر) -LC Fan-out 0.9mm 30-35cm | |||||||
| کانکتور MTP نوعی کانکتور فیبر است.MTP (Multi-Fiber Push On) یک نوع اتصال فیبر چند هسته ای است.سیستم پیش اتصال فیبر با چگالی بالا MTP در حال حاضر عمدتاً در استفاده از محیط های با چگالی بالا مراکز داده، استفاده از فیبر نوری در ساختمان و کاربردهای اتصال داخلی در تجهیزات فرستنده گیرنده نوری مانند دستگاه نوری استفاده می شود. , 40G, 100G, QSFP+. | ||||||||
| انواع اتصال دهنده های MTP بر اساس مقررات IEC 61754-7 متمایز می شوند: شماره هسته (شماره آرایه)، سر نر (نر، ماده)، قطبیت (PC یا APC). | ||||||||
| کابل SM 8F MTP- LC/SC/FC/ST Fanout 0.9mm برای اتصال مستقیم نوری 40G QSFP+ PLR4 تا 10G SFP+ LR و برنامه های مرکز داده با چگالی بالا بهینه شده است.کابل OM3/OM4 8F MTP- LC/SC/FC/ST Fanout 0.9 میلی متری برای اتصال مستقیم 40G QSFP+ SR4 تا 10G SFP+ SR، 100G QSFP SR4 تا 25G SFP-25G-SR-S مرکز داده مستقیم و برنامه های کاربردی مرکز داده با تراکم بالا بهینه شده است. . این کابل مهار 8 فیبر برای اتصال مستقیم بین QSFP+ به (4) پورت SFP+ بدون پچ پنل یا ترانک میانی در میان استفاده می شود. |
||||||||
| MTP (نر) - LC/SC/FC/ST Fan-out کابل پچ 0.9 میلی‌متری 30 سانتی‌متری برای کاست‌های ماژول MTP-LC LGX طراحی شده‌اند که با اتصال MTP و LC/SC/FC/ST در هر انتها خاتمه می‌یابند.این به طور خاص برای وصله فیبر با چگالی بالا در مراکز داده که نیاز به صرفه جویی در فضا و کاهش مشکلات مدیریت کابل دارند، طراحی شده است. | ||||||||
استاندارد صنعتی اتصال دهنده ها:
| رابط | ارجاع | جزئیات مسکن | ||||||
| MTP تک حالت | EIA/TIA-604-5 | SM APC: کانکتورهای سبز + بوت سیاه (Standard Loss MTP) SM APC: کانکتورهای زرد + بوت سیاه (MTP با اتلاف فوق العاده کم) |
||||||
| چند حالته MTP | EIA/TIA-604-5 | رایانه شخصی OM1&OM2: کانکتورهای بژ + بوت سیاه (MTP Loss Standard) رایانه شخصی OM3&OM4: کانکتورهای آبی + بوت سیاه (استاندارد و فوق کم اتلاف MTP) رایانه شخصی OM3&OM4: کانکتورهای هدر ویولت + بوت سیاه (MTP از دست دادن استاندارد) |
||||||
| مطابق با استاندارد IEC IEC-61754-7؛IEC61755، Telcordia GR-1435-CORE، JIS C5982؛کابل کشی ساختاری مطابق با TIA-604-5 (FOCIS5) در TIA-568-C | ||||||||
| سازگار با کانال فیبر 10G | ||||||||
| 40G و 100G IEEE 802.3 |
استاندارد صنعتی سایر کانکتورها:
| SC: TIA/EIA، FOCIS3، GR-326.NTT-SC IEC61754-4 و JIS C5973 | ||||||||
| LC: TIA/EIA، FOCIS10، GR-326 EIA/TIA-604-10، IEC61754-20 و JIS C5973. | ||||||||
| FC: EIA /TIA-604-04، FOCIS4، NTT-FC، GR-326.IEC61754-13 و JIS C5973 | ||||||||
| ST: TIA/EIA، FOCIS2، GR-326.IEC61754-2 و JIS C5973 و غیره | ||||||||
| E2000: IEC61754-15 |
در دسترس برای
| G657A1 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000 | ||||||||
| G657A2/B2 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000 | ||||||||
| G657B3 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000 | ||||||||
| OM1 62.5/125 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000 | ||||||||
| OM2 50/125 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000 | ||||||||
| OM3 50/125 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000 | ||||||||
| OM4 50/125 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000 | ||||||||
| OM5 50/125 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000 |
مشخصات نوری:
| موارد خاص | حالت تک (APC 8 درجه پولیش) | چند حالته (PC Flat Polish) | ||||||
| از دست دادن nsertion (MTP) (IEC 61300-3-34) |
ضرر استاندارد:≤0.75dB (حداکثر)، ≤0.50dB (معمولی) ضرر فوق العاده کم:≤0.35dB (حداکثر)، ≤0.20dB (معمولی) |
ضرر استاندارد:≤0.6dB (حداکثر)، ≤0.50 (معمولی) ضرر فوق العاده کم:≤0.35dB (حداکثر)، ≤0.20dB (معمولی) |
||||||
| از دست دادن درج (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
| ضرر برگشتی (MTP) | ≥60dB(پولیش 8 درجه) | ≥25dB | ||||||
| ضرر برگشتی (LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
| ماندگاری | <0.3dB تغییر معمولی، 200 جفت گیری | |||||||
| قابلیت تعویض | ≤0.2dB | |||||||
| استحکام کششی | >70N | |||||||
| تست درج-کشش | بیش از 600 بار، IL＜0.5dB | |||||||
| دمای عملیاتی (℃) | · -40 تا + 85 درجه سانتیگراد | |||||||
امکانات:
| تلفات درج کم، تلفات بازده بالا | ||||||||
| اتصال دهنده چند فیبر مبتنی بر MT، پایانه ها و مجموعه های اتصال فیبر 8،12 و 24 | ||||||||
| راه حل اقتصادی برای خاتمه انبوه فیبر | ||||||||
| طراحی شده برای برنامه های کاربردی SM و MM با تلفات کم و استاندارد | ||||||||
| کابل گرد مقاوم، کابل بیضی شکل و گزینه‌های روبان برهنه موجود است | ||||||||
| محفظه های کد رنگی موجود برای متمایز کردن نوع فیبر، نوع پولیش و/یا درجه اتصال | ||||||||
| از نظر تکرارپذیری و تعویض پذیری خوب است |
کاربرد:
| همه کانکتورهای MTP OMC از Senko/Nissin/Sumitomo هستند.کابل MTP-LC/SC/FC/ST Fanout 0.9mm نوعی مجموعه کابل با چگالی بالا است که عموماً در سه ناحیه استفاده می شود. | ||||||||
| برنامه مرکز داده با محیط درجه متراکم بالا | ||||||||
| فیبر نوری به ساختمان | ||||||||
| کاربرد کانکتور داخلی در تجهیزات فیبر. |
کابل Hot MPO– LC Fanout 0.9mm Zion Communication
| کد صهیون | توضیحات صهیون | |||||||
| 7236031 | ZCM16117X | کابل پچ 8F MPO(نر) -LC Fan-out 0.9mm 30-35cm | ||||||
| 7236032 | ZCM16127X | کابل پچ 12F MPO(نر) -LC Fan-out 0.9mm 30-35cm | ||||||
| 7236033 | ZCM16157X | کابل پچ 24F MPO (نر) -LC Fan-out 0.9mm 30-35cm | ||||||
| 7236034 | ZCM26117X | کابل پچ 8F MTP(نر) -LC Fan-out 0.9mm 30-35cm | ||||||
| 7236035 | ZCM26127X | کابل پچ 12F MTP(نر) -LC Fan-out 0.9mm 30-35cm | ||||||
| 7236036 | ZCM26157X | کابل پچ 24F MTP(نر) -LC Fan-out 0.9mm 30-35cm | ||||||
قوانین نامگذاری و اطلاعات تایید سفارش:
| رابط | کانال فیبر | |||||||
جزئیات مواد
بسته بندی
| این بسته کابل فیبر نوری که به راحتی گرفته می شود و به خوبی محافظت می شود توسط OMC به عنوان پیش فرض برچسب و علامت گذاری شده است. اندازه کارتن استاندارد: 34*22*15 سانتی متر.44*34*24 سانتی متر ;54*39*34 سانتی متر.اینکه کدام کارتن مورد استفاده قرار گیرد بستگی به تعداد کالا دارد.بسته بندی را می توان سفارشی کرد. | ||||||||
خدمات OEM/ODM برای شما
| 1. رنگ کابل، کلمه چاپ، مواد ژاکت کابل، رنگ رابط | ||||||||
| 2. برچسب OEM، حلقه شناسایی، برچسب کابل،جعبه، علائم حمل و نقل | ||||||||
| 3. سطح کیفیت مختلف. |
