کد و توصیف زایون

کد زايون:ZCM16157X

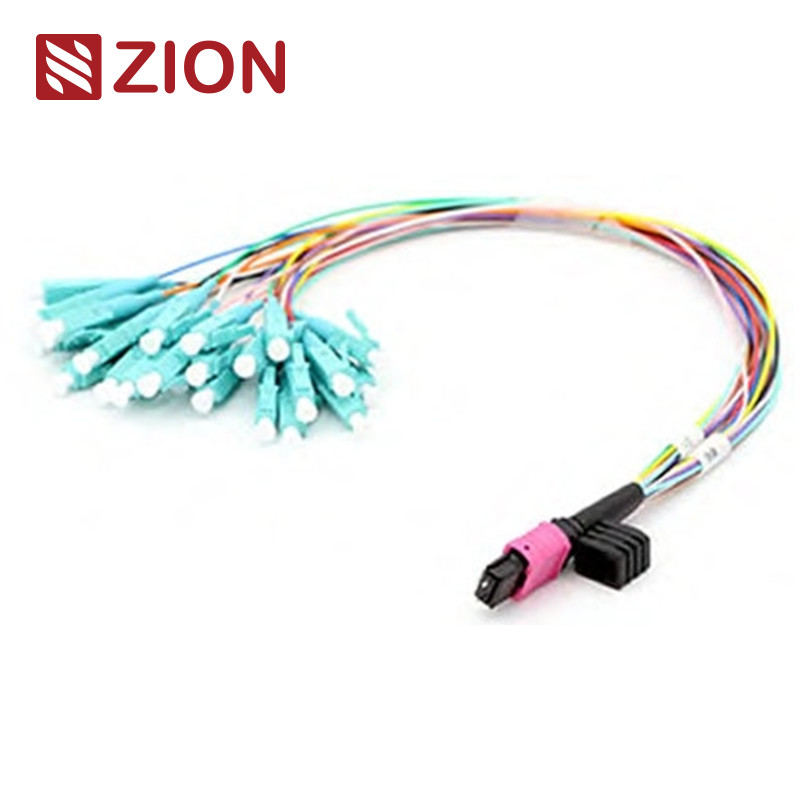

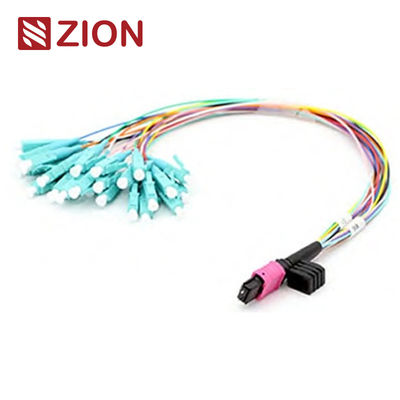

صیون توضیحات:24F MPO (مرد) - LC Fan-out 0.9mm 30-35cm کابل پچ

خلاصه ی محصول

در24F MPO-LC فان-آوت کابل پچبرای اتصال طراحی شده است24 فایبر MPOکانکتورهایLCکانکتورها،

که برای محیط های مرکز داده با چگالی بالا ایده آل است. این کابل با عملکرد بالا برای10G,40G,

و100Gبرنامه های کاربردی مانند:100GBASE-SR10 CXP/CFPراه حل های اتصال و100GBASE-LR4نوری

این یک کابل پیچ کوتاه است که طول آن از30 تا 35 سانتی متر، ارائه فشرده سازی و انعطاف پذیری در

محیط های محدود فضایی.

مشخصات فنی

• پیکربندی فیبر:24 فیبر MPO تا 12 فیبر LC (تنظیم Fan-out)
• نوع کابل:0.9ميلي متر کابل پیچ گرد
• طول:30 تا 35 سانتي متر، براي اتصال هاي کوتاه طراحی شده
• انواع کانکتور:

کانکتور MPO:نر (مطابق IEC 61754-7)

کانکتور LC:وصل کننده های تک فیبر در انتهای دیگر.

در دسترس با پیکربندی های مختلف مانند LC / SC / FC / ST.

استانداردهای صنعتی

• کانکتور MPO:
  • حالت تک (APC 8 درجه پولیش):
    • SM APC (کنتاکتورهای سبز + بوت سیاه) برای MPO با ضرر استاندارد.
    • SM APC (کنتاکتورهای زرد + کفش سیاه) برای MPO با زیان بسیار کم.
  • چند حالت (PC flat polish):
    • OM1&OM2 PC (کانکتورهای بیژ + کفش سیاه) برای MPO با ضرر استاندارد.
    • OM3&OM4 PC (Aqua connectors + black boot) برای MPO با ضرر استاندارد و بسیار کم.
• با استانداردها مطابقت دارد:

IEC 61754-7، IEC 61755، Telcordia GR-1435-CORE، JIS C5982

مطابقت با TIA-604-5 (FOCIS5)(کابل های ساختاری در هرTIA-568-C)

مطابقت با کانال فیبر 10G.

IEEE 8023(40G و 100G سازگار است).

ویژگی های کلیدی

• از دست دادن ورودی کم و از دست دادن بازگشت بالا:
  انتقال سیگنال پایدار و کارآمد را تضمین می کند و از دست دادن سیگنال را به حداقل می رساند.

• کانکتور MPO چند فایبر:
  کانکتورهای 24 فایبر MPO از انتقال سرعت بالا پشتیبانی می کنند و امکان صرفه جویی در فضای در تاسیسات با تراکم بالا را فراهم می کنند.

• برای برنامه های کاربردی با سرعت بالا بهینه شده:

  • سازگار با100GBASE-SR10,100GBASE-LR4و40GBASE-SR4برنامه ها
  • برایاتصال مرکز دادهوفايبر نوري به ساختمانراه حل ها

• دوام و قابلیت اطمینان:
  تست شده200 جفت گیریبا کمتر از0.3دبيتغییر ضایعات ورودی

  • مقاومت کششی:درجه بالا70Nبرای عملکرد فیزیکی قابل اعتماد.

• مواد فیبر با کیفیت بالا:
  انواع فیبر موجود برای کاربردهای مختلف، مانند:OM1, OM2, OM3, OM4, OM5وG657A/Bفايبر

درخواست ها

• مرکز اطلاعات:
  طراحی شده برای رسیدگی به الزامات کابل کشی با چگالی بالا در مراکز داده.

• فیبر نوری به ساختمان (FTTB):
  برای اتصال زیرساخت های فیبر نوری به ساختمان ها استفاده می شود.

• تجهیزات گیرنده:
  اتصال فیبر داخلی برای دستگاه های نوری با سرعت بالا (به عنوان مثال،QSFP+,100Gفرستنده های نوری).

• شبکه های فشرده:
  ایده آل برای شبکه هایی که نیاز به اتصالات بهینه، کم پروفایل و پهنای باند بالا دارند.

کابل 0.9 میلی متری LC Fanout

• ZCM16117X️8F MPO (مرد) - LC Fan-out 0.9mm 30-35cm کابل پچ

تعداد فیبر:8 فیبر (MPO تا LC)

انواع کانکتور:MPO (مرد) در یک طرف، کانکتورهای LC در طرف دیگر.

نوع کابل:0.9ميلي متر، کابل فانتزي با چگالي بالا

طول:30-35 سانتی متر، برای اتصال پیچ کوتاه طراحی شده است.

کاربرد:مناسب برای مراکز داده با تراکم بالا و محیط های شبکه ای که نیاز به فشرده، قابل اعتماد

اتصالات فیبر

• ZCM16127X️12F MPO (مرد) - LC فان-آوت 0.9mm 30-35cm کابل پچ

تعداد فیبر:12 فیبر (MPO تا LC)

انواع کانکتور:کانکتورهای MPO (مرد) و LC.

نوع کابل:0.9mm فان-آوت کابل، طراحی شده برای راه حل های تراکم پیچ.

طول:30 تا 35 سانتي متري

کاربرد:ایده آل برای برنامه های کاربردی با سرعت بالا، از جمله شبکه های 40G و 100G در مراکز داده.

• ZCM16157X️24F MPO (مرد) - LC Fan-out 0.9mm 30-35cm کابل پچ

تعداد فیبر:24 فیبر (MPO تا LC)

انواع کانکتور:کانکتورهای MPO (مرد) و LC.

نوع کابل:0کابل پچ 9 میلی متری، اتصال با چگالی بالا و صرفه جویی در فضا را ارائه می دهد.

طول:30 تا 35 سانتي متري

کاربرد:برای استفاده در ارتباطات مرکز داده 100G و 40G و شبکه های فیبر نوری با سرعت بالا بهینه شده است.

• ZCM26117X️8F MTP (مرد) - LC Fan-out 0.9mm 30-35cm کابل پچ

تعداد فیبر:8 فیبر (MTP به LC)

انواع کانکتور:MTP (مرد) در یک انتهای، LC کانکتورها در دیگر.

نوع کابل:0.9ميلي متر فان اوت کابل

طول:30 تا 35 سانتي متري

کاربرد:استفاده می شود در محیط های مرکز داده با چگالی بالا برای اتصال بین MTP و LC مبتنی بر

دستگاه های شبکه.

• ZCM26127X️12F MTP (مرد) - LC Fan-out 0.9mm 30-35cm کابل پچ

تعداد فیبر:12 فیبر (MTP به LC)

انواع کانکتور:اتصال MTP (مرد) به LC.

نوع کابل:0.9mm کابل برای مدیریت فیبر کارآمد.

طول:30 تا 35 سانتي متري

کاربرد:مناسب برای شبکه های 40G و 100G، ایده آل برای محیط های با تراکم بالا مانند مراکز داده.

• ZCM26157X️24F MTP (مرد) - LC Fan-out 0.9mm 30-35cm کابل پچ

تعداد فیبر:24 فیبر (MTP به LC)

انواع کانکتور:اتصال MTP (مرد) و LC.

نوع کابل:0.9 میلی متری کابل فانتزی با چگالی بالا

طول:30 تا 35 سانتي متري

کاربرد:مناسب برای 100G، 40G و برنامه های کاربردی مرکز داده با تراکم بالا که نیاز به پاک کردن فضای کارآمد دارند.

قوانین نامگذاری و اطلاعات تایید سفارش:

کانال فیبر کانکتور

جزئیات مواد

بسته بندی

اين بسته کابل هاي فايبر آپتيکي که به راحتی قابل استفاده و خوب محافظت شده توسط OMC به صورت پيش فرض برچسب زده شده و علامت گذاری شده است.

اندازه کارتونی استاندارد: 34*22*15 سانتی متر؛ 44*34*24 سانتی متر ؛ 54*39*34 سانتی متر.

بسته بندی می تواند سفارشی شود.

خدمات OEM / ODM برای شما

• رنگ کابل، کلمه چاپی، مواد پوشش کابل، رنگ کانکتور
• برچسب OEM، حلقه شناسایی، برچسب کابل,جعبه، علامت های حمل و نقل
• سطح کیفیت متفاوت
