کانکتور MPO نوعی کانکتور فیبر است.MPO (Multi-Fiber Push On) یک نوع اتصال فیبر چند هسته ای است.سیستم پیش اتصال فیبر با چگالی بالا MPO در حال حاضر عمدتاً در استفاده از محیط های با چگالی بالا مراکز داده، استفاده از فیبر نوری در ساختمان و برنامه های اتصال داخلی در تجهیزات فرستنده گیرنده نوری مانند دستگاه نوری استفاده می شود. , 40G, 100G, QSFP+.
انواع کانکتور MPO بر اساس مقررات IEC 61754-7 متمایز می شوند: شماره هسته (شماره آرایه)، سر نر (نر، ماده)، قطبیت (PC یا APC).
کابل SM 8F MPO- LC/SC/FC/ST Fanout 0.9mm برای اتصال مستقیم نوری 40G QSFP+ PLR4 تا 10G SFP+ LR و برنامه های مرکز داده با چگالی بالا بهینه شده است.کابل OM3/OM4 8F MPO- LC/SC/FC/ST Fanout 0.9mm برای اتصال مستقیم اپتیکی 40G QSFP+ SR4 تا 10G SFP+ SR، 100G QSFP SR4 تا 25G SFP-25G-SR-S مرکز داده مستقیم و برنامه های کاربردی مرکز داده با تراکم بالا بهینه شده است. . این کابل مهار 8 فیبر برای اتصال مستقیم بین QSFP+ به (4) پورت SFP+ بدون پچ پنل یا ترانک میانی در میان استفاده می شود.
MPO (نر)-LC/SC/FC/ST Fan-out کابل پچ 0.9 میلیمتری 30 سانتیمتری برای کاستهای ماژول MPO-LC LGX طراحی شدهاند که با اتصال MPO و LC/SC/FC/ST در هر انتها خاتمه مییابند.این به طور خاص برای وصله فیبر با چگالی بالا در مراکز داده که نیاز به صرفه جویی در فضا و کاهش مشکلات مدیریت کابل دارند، طراحی شده است.
استاندارد صنعتی اتصال دهنده ها:
رابط
ارجاع
جزئیات مسکن
MPO تک حالت
IEC 61754-7
SM APC: کانکتورهای سبز + بوت سیاه (Standard Loss MPO) SM APC: کانکتورهای زرد + بوت سیاه (MPO با اتلاف فوق العاده کم)
چند حالته MPO
IEC 61754-7
رایانه شخصی OM1&OM2: کانکتورهای بژ + بوت سیاه (Standard Loss MPO) رایانه شخصی OM3&OM4: کانکتورهای آبی + بوت سیاه (MPO استاندارد و بسیار کم اتلاف) کامپیوتر OM3&OM4: کانکتورهای بنفش هدر + بوت سیاه (MPO از دست دادن استاندارد)
مطابق با استاندارد IEC IEC-61754-7؛IEC61755، Telcordia GR-1435-CORE، JIS C5982؛کابل کشی ساختاری مطابق با TIA-604-5 (FOCIS5) در TIA-568-C
سازگار با کانال فیبر 10G
40G و 100G IEEE 802.3
استاندارد صنعتی سایر کانکتورها:
SC: TIA/EIA، FOCIS3، GR-326.NTT-SC IEC61754-4 و JIS C5973
LC: TIA/EIA، FOCIS10، GR-326 EIA/TIA-604-10، IEC61754-20 و JIS C5973.
FC: EIA /TIA-604-04، FOCIS4، NTT-FC، GR-326.IEC61754-13 و JIS C5973
ST: TIA/EIA، FOCIS2، GR-326.IEC61754-2 و JIS C5973 و غیره
اتصال دهنده چند فیبر مبتنی بر MT، پایانه ها و مجموعه های اتصال فیبر 8،12 و 24
راه حل اقتصادی برای خاتمه انبوه فیبر
طراحی شده برای برنامه های کاربردی SM و MM با تلفات کم و استاندارد
کابل گرد مقاوم، کابل بیضی شکل و گزینههای روبان برهنه موجود است
محفظه های کد رنگی موجود برای متمایز کردن نوع فیبر، نوع پولیش و/یا درجه اتصال
از نظر تکرارپذیری و تعویض پذیری خوب است
کاربرد:
همه کانکتورهای MPO OMC از Senko/Nissin/Sumitomo هستند.کابل MPO-LC/SC/FC/ST Fanout 0.9mm نوعی مجموعه کابل با چگالی بالا است که عموماً در سه ناحیه استفاده می شود.
برنامه مرکز داده با محیط درجه متراکم بالا
فیبر نوری به ساختمان
کاربرد کانکتور داخلی در تجهیزات فیبر.
کابل Hot MPO– LC Fanout 0.9mm Zion Communication
کد صهیون
توضیحات صهیون
7236031
ZCM16117X

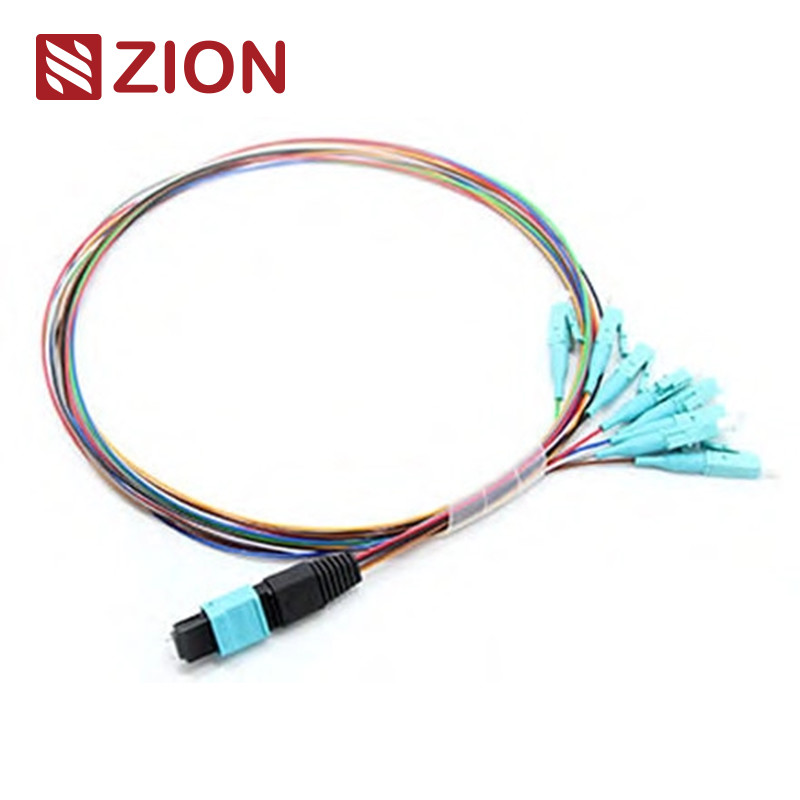

کابل پچ 8F MPO(نر) -LC Fan-out 0.9mm 30-35cm
7236032
ZCM16127X
کابل پچ 12F MPO(نر) -LC Fan-out 0.9mm 30-35cm
7236033
ZCM16157X
کابل پچ 24F MPO (نر) -LC Fan-out 0.9mm 30-35cm
7236034
ZCM26117X
کابل پچ 8F MTP(نر) -LC Fan-out 0.9mm 30-35cm
7236035
ZCM26127X
کابل پچ 12F MTP(نر) -LC Fan-out 0.9mm 30-35cm
7236036
ZCM26157X
کابل پچ 24F MTP(نر) -LC Fan-out 0.9mm 30-35cm
قوانین نامگذاری و اطلاعات تایید سفارش:
رابط
کانال فیبر
جزئیات مواد
بسته بندی
این بسته کابل فیبر نوری که به راحتی گرفته می شود و به خوبی محافظت می شود توسط OMC به عنوان پیش فرض برچسب و علامت گذاری شده است. اندازه کارتن استاندارد: 34*22*15 سانتی متر.44*34*24 سانتی متر ;54*39*34 سانتی متر.اینکه کدام کارتن مورد استفاده قرار گیرد بستگی به تعداد کالا دارد.بسته بندی را می توان سفارشی کرد.
خدمات OEM/ODM برای شما
1. رنگ کابل، کلمه چاپ، مواد ژاکت کابل، رنگ رابط
2. برچسب OEM، حلقه شناسایی، برچسب کابل،جعبه، علائم حمل و نقل
افت درج کم · باند عبور عریض · ایزولاسیون کانال بالا 1.02±0.05 میلی متر HDPE · پایداری و قابلیت اطمینان بالا پلی اتیلن اصلاح شده · فویل PET بدون اپوکسی در مسیر نوری
