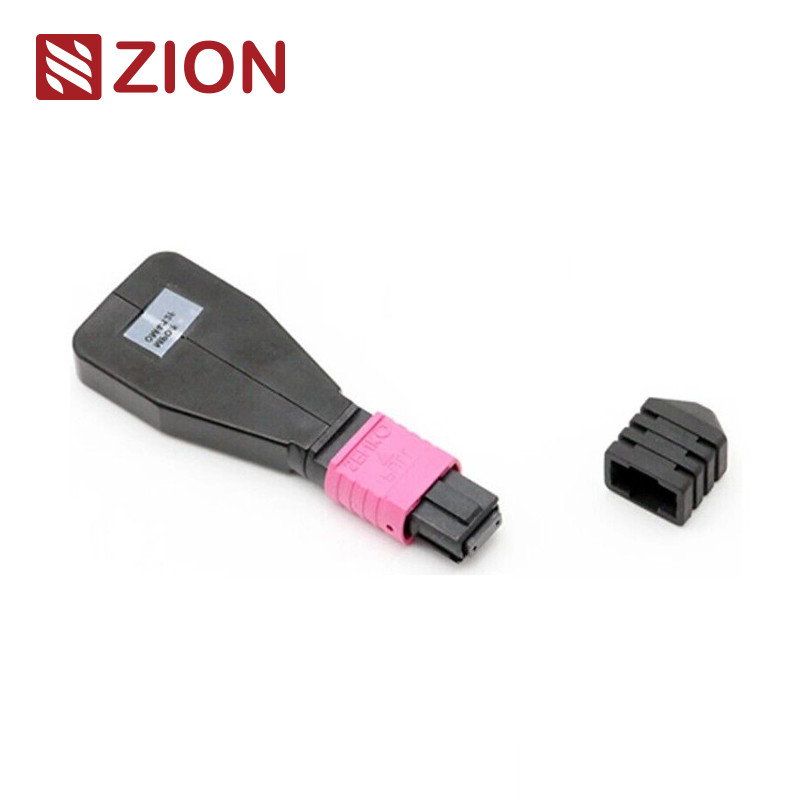

24 فیبر MTP OM4 کابل ماژول حلقه فیبر نوری برای آزمایش شبکه 40/100G

ماژول/کابل بازخورد فیبر نوری 24F MTP OM4 برای آزمایش و تأیید تجهیزات شبکه با سرعت بالا در برنامه های 40G و 100G طراحی شده است.

حلقه MTP شامل یک کانکتور MTP است که هر دو سر فیبر در همان کانکتور به پایان می رسد و یک حلقه کامل مسیر نور ایجاد می کند.این پیکربندی امکان آزمایش ظرفیت پرتاب دستگاه و حساسیت دریافت را فراهم می کند.، به خصوص در ارتباطات شبکه 40/100G. با بازگشت سیگنال به منبع،به شناسایی پدیده های مختلف شبکه کمک می کند و آزمایش و ارزیابی موثر اجزای و رابط های شبکه فیبر را تسهیل می کند.

در دسترس در پیکربندی های فیبر متعدد برای پذیرش نیازهای مختلف آزمایش:

ماژول های MTP Loopback سیگنال های حلقه ای را برای آزمایش انتقال و دریافت توابع فراهم می کنند. آنها به طور گسترده ای در محیط های آزمایش، به ویژه در شبکه های 40G و 100G اپتیک موازی استفاده می شوند.حلقه ها موقعیت فرستنده (TX) و گیرنده (RX) رابط های گیرنده MTP را به هم متصل می کنند، تسهیل و سرعت بخشیدن به آزمایش از دست دادن ورودی (IL) بخش های شبکه نوری هنگامی که به MTP trunks و سیم های پیچ متصل می شوند.

مرجع:EIA/TIA-604-5
جزئیات مسکن:SM APC: کانکتورهای سبز + کفش سیاه (MTP از دست دادن استاندارد)
SM APC: کانکتورهای زرد + کفش سیاه (MTP با زیان بسیار کم)

مرجع:EIA/TIA-604-5
جزئیات مسکن:OM1&OM2 PC: کانکتورهای بیژ + کفش سیاه (Standard Loss MTP)
OM3&OM4 PC: اتصال دهنده های آکو + کفش سیاه (MTP با ضرر پایین استاندارد و فوق العاده)
OM3&OM4 PC: Heather Violet کانکتورهای + بوت سیاه (استانداردی از دست دادن MTP)

• با استاندارد IEC IEC-61754-7، IEC61755، Telcordia GR-1435-CORE، JIS C5982، TIA-604-5 ((FOCIS5) مطابقت دارد.
• کابل های ساختاری بر اساس TIA-568-C
• مطابقت با کانال فیبر 10G
• 40G و 100G IEEE 802.3 سازگار

یک تست حلقه ای یک سیگنال از یک دستگاه ارتباطی را ارسال می کند و آن را به همان دستگاه باز می کند تا عملکرد مناسب را تأیید کند یا مشکلات شبکه را حل کند.حلقه های فیبر نوری به طور خاص قابلیت اطمینان عملیاتی دستگاه های نوری را با هدایت سیگنال از پورت ارسال (Tx) به پورت دریافت (Rx) همان جزء آزمایش می کنند.

آزمایش حلقه فیبر نوری معمولاً برای بررسی گیرنده های فیبر نوری استفاده می شود. از آنجا که گیرنده ها پورت های جداگانه ای برای دریافت و انتقال سیگنال های نوری دارند،تست حلقه ای مناسب ترین روش را برای نگهداری فرستنده فراهم می کندفرآیند آزمایش الگوهای ارسال شده را با الگوهای دریافت شده مقایسه می کند تا اطمینان حاصل شود که آنها یکسان و بدون خطا هستند.

هنگام انتخاب یک حلقه برای گیرنده های خاص، نوع کانکتور، نوع پولش و سازگاری نوع کابل را در نظر بگیرید.

خط تولید کامل شامل:

این کابل های فیبر نوری در بسته بندی به خوبی محافظت شده و به راحتی قابل استفاده هستند که به عنوان پیش فرض توسط OMC برچسب گذاری شده و مشخص شده است. اندازه های استاندارد کارتن شامل 34 × 22 × 15 سانتی متر، 44 × 34 × 24 سانتی متر و 54 × 39 × 34 سانتی متر،با انتخاب بر اساس کمیتگزینه های بسته بندی سفارشی در دسترس هستند.

گزینه های سفارشی سازی شامل:

خط محصول جامع ما شامل کابل های پیچ مختلف MPO / MTP به LC و کابل های مستقیم برای برنامه های شبکه نوری است.
