خانه > محصولات> MPO MTP> 12 فیبر MTP OM4 فیبر نوری Loopback Module /Cable

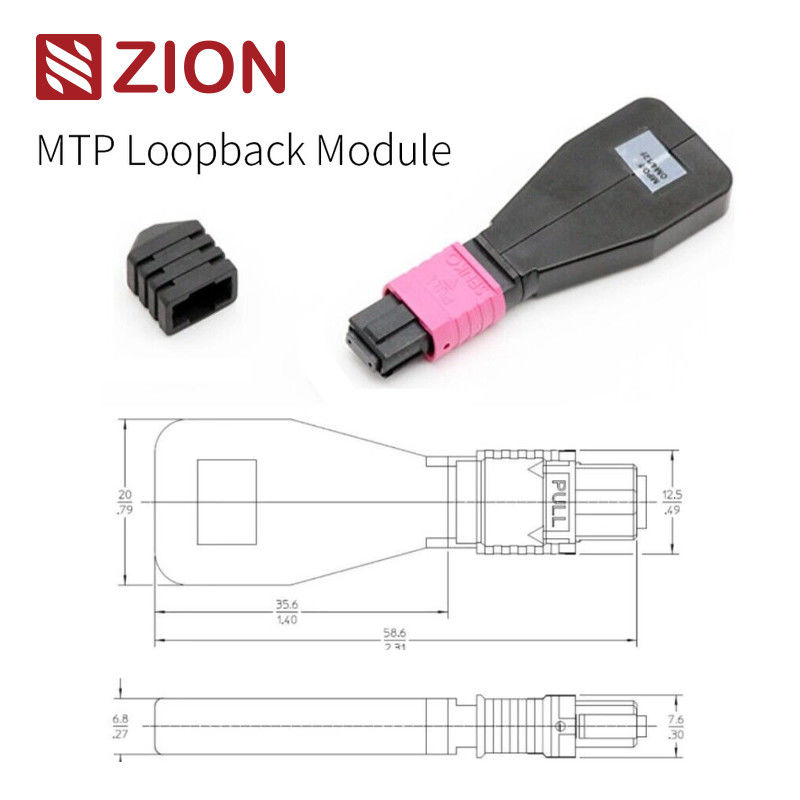

12 فیبر MTP OM4 فیبر نوری Loopback Module /Cable

12 Fibers MTP OM4 Fiber Optic Loopback Module /Cable

اطلاعات پایه

محل منبع:	چین
نام تجاری:	HELLOSIGNAL® OR OEM

مقدار حداقل تعداد سفارش:	50 عدد
جزئیات بسته بندی:	10 کامپیوتر / کیسه پلاستیکی
زمان تحویل:	به طور معمول 25 روز پس از دریافت سپرده.
شرایط پرداخت:	T/T
قابلیت ارائه:	بدون محدودیت

بهترین قیمت اکنون تماس بگیرید

اطلاعات تکمیلی

قطر فیبر:	50/125um، 62.5/125um	از دست دادن ورودی:	MM~1.0dB
خسارت بازده:	MM - 25dB	تست درج-کشش:	بیش از 600 بار، IL~0.5dB
دمای عملیاتی (℃):	-40℃~ +80℃

توضیحات محصول

12F MTP OM4 Fiber Optic Loopback Module/Cable

کد و توصیف زایون

کد صیون: ZCM2127HXA1
صیون توصیف: 12F MTP OM4 فیبر نوری Loopback ماژول / کابل

حلقه MTP شامل خط پرش حلقه عقب MTP در LOOPBACK است و هر دو سر فیبر را به یک کانکتور MTP قرار می دهد تا مسیر نور را در همان کانکتور به دست آورد.ظرفیت پرتاب و حساسیت دریافت دستگاه، به خصوص در ارتباطات شبکه 40/100G،می تواند پدیده های مختلف بالقوه را با بازگشت سیگنال ها برای دستیابی به آزمایش و ارزیابی موثر یک coMTPnent یا رابط واحد در شبکه فیبر شناسایی کند.

بسیاری از پیکربندی های مدار فیبر نوری وجود دارد که می تواند به اتصال 8 هسته ای ، 12 هسته ای و 24 هسته ای MTP و چندین پیکربندی فیبر نوری برای انطباق با پورت در آزمایش کمک کند.ماژول 8F Fiber Loopback MTP امکان تأیید و آزمایش گیرنده های دارای رابط MTP را فراهم می کند. ماژول 12F Fiber Loopback MTP امکان تأیید و آزمایش گیرنده هایی را که دارای رابط MTP هستند ، فراهم می کند. 40GBASESR4 QSFP + یا 100GBASE-SR4 دستگاه.ماژول 24F Fiber Loopback MTP امکان تأیید و آزمایش گیرنده های دارای رابط MTP را فراهم می کند.

ماژول های MTP Loopback یک سیگنال حلقه ای را برای آزمایش توابع ارسال و دریافت فراهم می کنند. به طور گسترده ای در محیط آزمایش به ویژه در شبکه های اپتیک موازی 40 و 100G استفاده می شود.Loopbacks ساخته شده برای پیوند Transceivers (TX) و گیرنده (RX) موقعیت های MTP گیرنده های رابطحلقه های MTP می توانند آزمایش IL از بخش های شبکه های نوری را با اتصال آنها به MTP trunks / patch leads آسان تر و سریع تر کنند.

OMC یک خط از مجموعه های loopback فیبر نوری MTP را برای سوزاندن و آزمایش شبکه های MTP و سیستم های MTP ارائه می دهد.این مجموعه های MTP Loopback برای آزمایش موثر قابلیت فرستنده و حساسیت گیرنده تجهیزات شبکه استفاده می شود، به ویژه برای نیازهای مخابرات و داده ها. آنها در یک محفظه فشرده برای بیشترین تراکم موجود برای این برنامه ها بسته بندی می شوند.

کانکتورها ۰ استاندارد صنعتی

MTP حالت تکمرجع:EIA/TIA-604-5

MTP حالت تکجزئیات مسکن:SM APC: کانکتورهای سبز + کفش سیاه (MTP از دست دادن استاندارد)
SM APC: کانکتورهای زرد + کفش سیاه (MTP با زیان بسیار کم)

MTP Multimodeمرجع:EIA/TIA-604-5

MTP Multimodeجزئیات مسکن:OM1&OM2 PC: کانکتورهای بیژ + کفش سیاه (Standard Loss MTP)
OM3&OM4 PC: اتصال آکو + کفش سیاه (Standard&Super low loss MTP)
OM3&OM4 PC: Heather Violet کانکتورهای + بوت سیاه (استانداردی از دست دادن MTP)

مطابق با استاندارد IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) مطابق با کابل های ساختاری در هر TIA-568-C
مطابقت با کانال فیبر 10G
40G و 100G IEEE 802.3

جزئیات مواد

مشخصات نوری

ماده: پارامتر
نوع فیبر: تک حالت
قطر فیبر: 9/125um
از دست دادن ورودی: SM ((G657A1) <1.0dB
از دست دادن بازگشت: SM>50dB
تست کشش ورودی: بیش از 600 بار، IL<0.5dB
دمای کار: -40°C ~ +80°C

تست بازخورد فیبر نوری

معمولاً a loopback test is a test in which a signal is sent from a communication device and looped back to the device as a way to determine whether it is functioning well or as a way to troubleshoot a defective node in the networkهمانطور که برای تست حلقه فیبر نوری، حلقه های نوری برای تأیید قابلیت اطمینان عملیاتی دستگاه استفاده می شود.استفاده از کابل loopback فیبر نوری یا ماژول loopback فیبر نوری برای انتقال داده، سیگنال منتشر شده توسط دستگاه از انتهای فرستنده (Tx) یک جزء فعال به انتهای دریافت کننده (Rx) همان جزء باز می گردد.

درخواست

در مورد کاربرد عملی، تست حلقه فیبر نوری اغلب برای بررسی گیرنده های فیبر نوری استفاده می شود.از آنجایی که گیرنده دارای دو پورت برای دریافت و انتقال سیگنال نور استبنابراین، تست حلقه فیبر نوری راحت ترین راه برای نگهداری گیرنده است.فرآیند تست با مسیر سیگنال لیزر از پورت فرستنده به پورت گیرندهسپس الگوی ارسال شده با الگوی دریافت شده مقایسه می شود تا اطمینان حاصل شود که آنها یکسان هستند و هیچ خطایی ندارند.

به همراه فرستنده های 40G یا 100G MPO/MPO
ماژول Loopback می تواند برای آزمایش قابلیت انتقال و حساسیت گیرنده تجهیزات شبکه فیبر نوری استفاده شود.

12 فیبر MTP OM4 فیبر نوری Loopback Module /Cable 2

قوانین نامگذاری و اطلاعات تایید سفارش:

12 فیبر MTP OM4 فیبر نوری Loopback Module /Cable 3

کانکتور

کانال فیبر

12 فیبر MTP OM4 فیبر نوری Loopback Module /Cable 4

قطبی (ترتیب کانال)

12 فیبر MTP OM4 فیبر نوری Loopback Module /Cable 5

کدام یک برای یک فرستنده خاص انتخاب کنیم؟

با توجه به ویژگی های مشترک گیرنده و حلقه، ما باید در مورد نوع کانکتور، نوع پولیش و نوع کابل هنگام انتخاب حلقه برای گیرنده فکر کنیم.راهنمای انتخاب برای برخی از ماژول های گیرنده بیشتر مورد استفاده در جداول زیر خلاصه شده است.

12 فیبر MTP OM4 فیبر نوری Loopback Module /Cable 6

12 فیبر MTP OM4 فیبر نوری Loopback Module /Cable 7

نتیجه گیری

این پست در مورد گزینه های خاص حلقه فیبر برای برخی از رایج ترین گیرنده های فیبر نوری مورد استفاده قرار می گیرد. برای سایر ماژول های گیرنده که در این پست ذکر نشده اند،ما همچنین می توانیم بدانیم که چگونه یک حلقه مناسب را برای آن انتخاب کنیم با دریافت جزئیات در مورد نوع رابط آن، تماس فیزیکی و نوع کابل

بازخورد فیبر نوری صهیون

7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback Module/Cable
7236014 ZCM1121HXA: 12F MPO SM Fiber Optic Loopback Module/Cable
7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Module /Cable
7236016 ZCM1116HXA: 8F MPO OM3 Fiber Optic Loopback Module/Cable
7236017 ZCM1126HXA: 12F MPO OM3 Fiber Optic Loopback Module /Cable
7236018 ZCM1146HXA: 24F MPO OM3 Fiber Optic Loopback Module/Cable
7236019 ZCM1117HXA: 8F MPO OM4 Fiber Optic Loopback Module/Cable
7236020 ZCM1127HXA: 12F MPO OM4 Fiber Optic Loopback Module /Cable
723602: ZCM1147HXA: 24F MPO OM4 ماژول حلقه فیبر نوری / کابل
7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Module /Cable
7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Module /Cable
7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Module /Cable
7236025 ZCM2116HXA: 8F MTP OM3 Fiber Optic Loopback Module/Cable
7236026 ZCM2126HXA: 12F MTP OM3 Fiber Optic Loopback Module/Cable
7236027 ZCM2146HXA: 24F MTP OM3 Fiber Optic Loopback Module /Cable
7236028 ZCM2117HXA: 8F MTP OM4 Fiber Optic Loopback Module/Cable
7236029 ZCM2127HXA: 12F MTP OM4 Fiber Optic Loopback Module/Cable
7236030 ZCM2147HXA: 24F MTP OM4 Fiber Optic Loopback Module/Cable

بسته بندی

اين بسته کابل هاي فايبر آپتيکي که به راحتی قابل استفاده و خوب محافظت شده توسط OMC به صورت پيش فرض برچسب زده شده و علامت گذاری شده است.

اندازه کارتونی استاندارد: 34*22*15 سانتی متر؛ 44*34*24 سانتی متر ؛ 54*39*34 سانتی متر.

بسته بندی می تواند سفارشی شود.

12 فیبر MTP OM4 فیبر نوری Loopback Module /Cable 8

خدمات OEM / ODM برای شما

رنگ کابل، کلمه چاپی، مواد پوشش کابل، رنگ کانکتور
برچسب OEM، حلقه شناسایی، برچسب کابل,جعبه، علامت های حمل و نقل
سطح کیفیت متفاوت

	8F MPO ((مرد) -LC فان-آوت 0.9mm 30-35cm کابل پچ	شبکه های نوری,MPO-MTP (مرد) -LC فان 0.9mm,MTP/MPO,اجزای نوری
	12F MPO ((مرد) -LC فان-آوت 0.9mm 30-35cm کابل پچ	شبکه های نوری,MPO-MTP (مرد) -LC فان 0.9mm,MTP/MPO,اجزای نوری
	24F MPO ((مرد) -LC فان-آوت 0.9mm 30-35cm کابل پچ	شبکه های نوری,MPO-MTP (مرد) -LC فان 0.9mm,MTP/MPO,اجزای نوری
	8F MTP ((مرد) -LC فان-آوت 0.9mm 30-35cm کابل پچ	شبکه های نوری,MPO-MTP (مرد) -LC فان 0.9mm,MTP/MPO,اجزای نوری
	12F MTP ((مرد) -LC فان-آوت 0.9mm 30-35cm کابل پچ	شبکه های نوری,MPO-MTP (مرد) -LC فان 0.9mm,MTP/MPO,اجزای نوری
	24F MTP ((مرد) -LC فان-آوت 0.9mm 30-35cm کابل پچ	شبکه های نوری,MPO-MTP (مرد) -LC فان 0.9mm,MTP/MPO,اجزای نوری
	8F MPO SM فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم	شبکه های نوری,MPO-MTP-LC کابل های سیم مستقیم 2.0mm,MTP/MPO,اجزای نوری
	12F MPO SM فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم	شبکه های نوری,MPO-MTP-LC کابل های سیم مستقیم 2.0mm,MTP/MPO,اجزای نوری
	24F MPO SM فیبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم	شبکه های نوری,MPO-MTP-LC کابل های سیم مستقیم 2.0mm,MTP/MPO,اجزای نوری
	8F MPO OM3 فایبر نوری MPO-LC 2.0mm کابل های کمربند مستقیم	شبکه های نوری,MPO-MTP-LC کابل های سیم مستقیم 2.0mm,MTP/MPO,اجزای نوری
