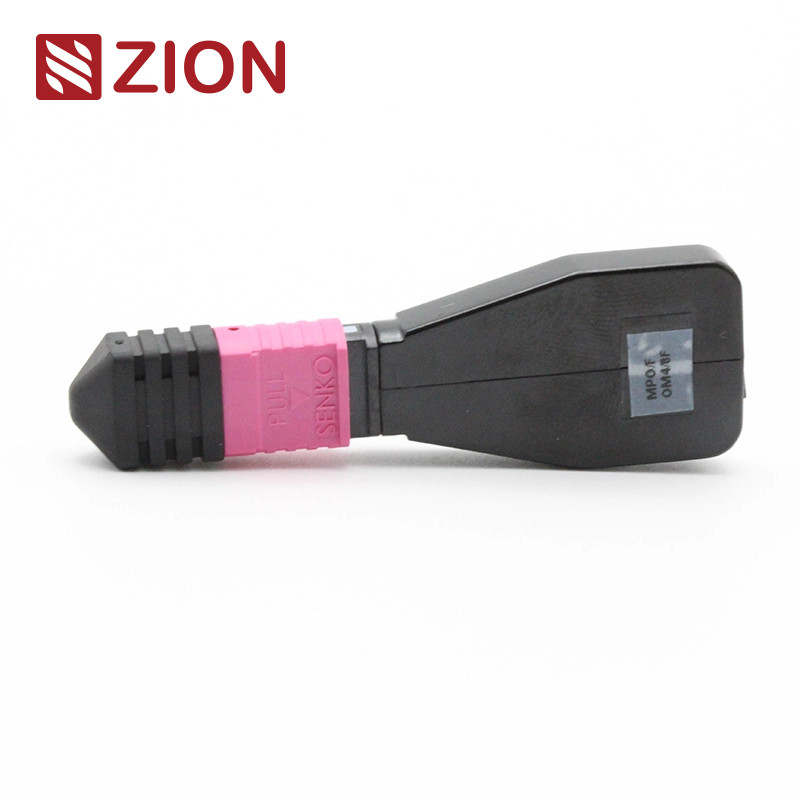

8 فیبر MTP OM4 Fiber Optic Loopback Module برای آزمایش شبکه 40/100G

حلقه بک MTP شامل یک اتصال دهنده MTP است که هر دو انتهای فیبر را به یک کانکتور هدایت می کند و یک حلقه مسیر نور کامل ایجاد می کند. این امکان آزمایش ظرفیت راه اندازی دستگاه و حساسیت دریافت، به ویژه در ارتباطات شبکه 40/100G را فراهم می کند. با برگرداندن سیگنال‌ها به منبع، به مکان‌یابی پدیده‌های مختلف شبکه کمک می‌کند و آزمایش و ارزیابی مؤثر اجزا یا رابط‌های جداگانه در شبکه‌های فیبر نوری را امکان‌پذیر می‌سازد.

در پیکربندی‌های متعدد برای قرار دادن کانکتورهای MTP 8 هسته‌ای، 12 هسته‌ای و 24 هسته‌ای با پیکربندی‌های فیبر مختلف برای مطابقت با الزامات درگاه آزمایشی موجود است. ماژول 8F MTP Fiber Loopback به طور خاص فرستنده‌های گیرنده با رابط‌های MTP را برای دستگاه‌های +40GBASE-SR4/CSR4 QSFP تأیید و آزمایش می‌کند.

ماژول های MTP Loopback سیگنال های حلقه ای را برای آزمایش عملکردهای ارسال و دریافت ارائه می دهند. آنها به طور گسترده در محیط های آزمایش، به ویژه در شبکه های اپتیک موازی 40G و 100G استفاده می شوند. این حلقه‌ها موقعیت‌های انتقال (TX) و دریافت (RX) رابط‌های فرستنده گیرنده MTP را به هم متصل می‌کنند و می‌توانند تست از دست دادن درج بخش‌های شبکه نوری را در صورت اتصال به ترانک‌های MTP و پچ لیدها تسهیل کنند.

مرجع MTP Singlemode:EIA/TIA-604-5
جزئیات مسکن تک حالته MTP:
• SM APC: کانکتورهای سبز + بوت مشکی (Standard Loss MTP)
• SM APC: کانکتورهای زرد + بوت مشکی (MTP با اتلاف فوق العاده)

مرجع چند حالته MTP:EIA/TIA-604-5
جزئیات مسکن چند حالته MTP:
• OM1 & OM2 PC: کانکتورهای بژ + بوت مشکی (Standard Loss MTP)
• رایانه شخصی OM3 و OM4: کانکتورهای Aqua + بوت سیاه (استاندارد و فوق کم اتلاف MTP)
• رایانه شخصی OM3 و OM4: کانکتورهای بنفش هدر + بوت مشکی (Standard Loss MTP)

یک تست Loopback سیگنالی را از یک دستگاه ارتباطی ارسال می کند و آن را به همان دستگاه بازمی گرداند تا عملکرد مناسب یا عیب یابی گره های شبکه معیوب را بررسی کند. برای کاربردهای فیبر نوری، حلقه‌های نوری قابلیت اطمینان عملیاتی دستگاه‌ها را با مسیریابی سیگنال ساطع شده از انتهای فرستنده (Tx) به انتهای دریافت (Rx) همان جزء تأیید می‌کنند.

تست حلقه بک فیبر نوری معمولاً برای تأیید فرستنده و گیرنده فیبر نوری استفاده می شود. از آنجایی که فرستنده و گیرنده ها دارای پورت های جداگانه برای دریافت و ارسال سیگنال های نور هستند، تست حلقه بک راحت ترین روش را برای نگهداری فرستنده گیرنده فراهم می کند. فرآیند آزمایش، سیگنال لیزر را از درگاه فرستنده به درگاه گیرنده هدایت می کند، سپس الگوهای ارسالی و دریافتی را با هم مقایسه می کند تا اطمینان حاصل شود که یکسان و بدون خطا هستند.

هنگام انتخاب یک حلقه بک برای یک فرستنده گیرنده، نوع اتصال، نوع پولیش و نوع کابل را در نظر بگیرید. جداول زیر راهنمای انتخاب ماژول های فرستنده گیرنده رایج را ارائه می دهد.

این کابل‌های فیبر نوری در بسته‌بندی‌هایی بسته‌بندی می‌شوند که به راحتی قابل حمل هستند و به خوبی محافظت می‌شوند که توسط OMC به‌عنوان استاندارد برچسب و علامت‌گذاری شده‌اند. اندازه های کارتن موجود شامل 34×22×15 سانتی متر، 44×34×24 سانتی متر و 54×39×34 سانتی متر می باشد. انتخاب کارتن به مقدار سفارش بستگی دارد. گزینه های بسته بندی سفارشی در دسترس هستند.
