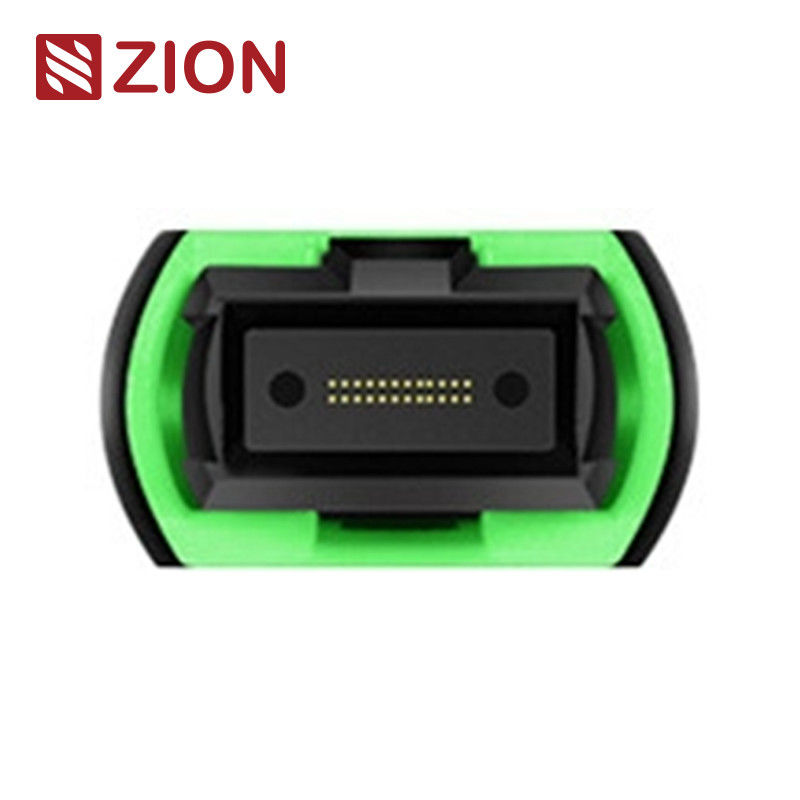

ماژول/کابل لوپبک فیبر نوری 24 فیبر MTP OM3
ماژول/کابل لوپبک فیبر نوری 24F MTP OM3 برای آزمایش و تأیید تجهیزات شبکه پرسرعت در برنامههای 40G و 100G طراحی شده است.
کد و توضیحات Zion
کد Zion: ZCM2146HXA1
توضیحات Zion: ماژول/کابل لوپبک فیبر نوری 24F MTP OM3
لوپبک MTP شامل کابل فیبر نوری است که هر دو انتهای آن به یک کانکتور MTP ختم میشود و یک مسیر سیگنال حلقهای را در داخل همان کانکتور ایجاد میکند. این امر امکان آزمایش ظرفیت راهاندازی دستگاه و حساسیت دریافت را، بهویژه در ارتباطات شبکه 40/100G، فراهم میکند. با بازگرداندن سیگنالها، به شناسایی مسائل احتمالی مختلف کمک میکند و آزمایش و ارزیابی مؤثر اجزای جداگانه یا رابطها را در شبکههای فیبر نوری ارائه میدهد.
موجود در پیکربندیهای مختلف از جمله کانکتورهای MTP 8 هستهای، 12 هستهای و 24 هستهای با پیکربندیهای فیبر متفاوت برای تطبیق با الزامات پورتهای آزمایشی مختلف.
قابلیتهای کاربردی
- ماژول لوپبک فیبر 8F MTP: تأیید و آزمایش فرستندهها و گیرندهها با رابط MTP - دستگاههای 40GBASE-SR4/CSR4 QSFP+
- ماژول لوپبک فیبر 12F MTP: تأیید و آزمایش فرستندهها و گیرندهها با رابط MTP - دستگاههای 40GBASE-SR4 QSFP+ یا 100GBASE-SR4
- ماژول لوپبک فیبر 24F MTP: تأیید و آزمایش فرستندهها و گیرندهها با رابط MTP - دستگاههای 100GBASE-SR10 CXP/CFP
ماژولهای لوپبک MTP سیگنالهای حلقهای را برای آزمایش عملکردهای انتقال و دریافت ارائه میدهند که بهطور گسترده در محیطهای آزمایش، بهویژه برای شبکههای 40G و 100G نوری موازی استفاده میشوند. آنها فرستندهها (TX) و گیرندهها (RX) را به موقعیتهای رابط فرستنده و گیرنده MTP متصل میکنند و آزمایش افت درج بخشهای شبکه نوری را تسهیل میکنند.
استانداردهای صنعتی کانکتور
MTP Singlemode
مرجع: EIA/TIA-604-5
جزئیات محفظه: SM APC: کانکتورهای سبز + بوت مشکی (MTP با افت استاندارد)
SM APC: کانکتورهای زرد + بوت مشکی (MTP با افت فوقالعاده کم)
MTP Multimode
مرجع: EIA/TIA-604-5
جزئیات محفظه:
- OM1 & OM2 PC: کانکتورهای بژ + بوت مشکی (MTP با افت استاندارد)
- OM3 & OM4 PC: کانکتورهای آبی + بوت مشکی (MTP با افت استاندارد و فوقالعاده کم)
- OM3 & OM4 PC: کانکتورهای بنفش یاسی + بوت مشکی (MTP با افت استاندارد)
استانداردهای انطباق
- با استاندارد IEC IEC-61754-7; IEC61755 مطابقت دارد
- مطابق با Telcordia GR-1435-CORE
- مطابق با JIS C5982; TIA-604-5 (FOCIS5)
- کابلکشی ساختیافته طبق TIA-568-C
- مطابق با 10G Fiber Channel
- مطابق با 40G و 100G IEEE 802.3
مشخصات نوری
| نوع فیبر | Singlemode |
| قطر فیبر | 9/125um |
| افت درج | SM (G657A1) < 1.0dB |
| افت بازگشت | SM > 50dB |
| آزمایش درج-بیرون کشیدن | بیش از 600 بار، IL < 0.5dB |
| دمای عملیاتی | -40℃ تا +80℃ |
آزمایش لوپبک فیبر نوری
یک آزمایش لوپبک سیگنالی را از یک دستگاه ارتباطی ارسال میکند و آن را به عقب برمیگرداند تا عملکرد صحیح را تعیین یا گرههای شبکه معیوب را عیبیابی کند. لوپبکهای نوری قابلیت اطمینان عملیاتی دستگاهها را با مسیریابی سیگنال ساطع شده از انتهای انتقال (Tx) به انتهای دریافت (Rx) همان مؤلفه تأیید میکنند.
کاربردهای عملی
آزمایش لوپبک فیبر نوری معمولاً برای بررسی فرستندهها و گیرندههای فیبر نوری استفاده میشود. از آنجایی که فرستندهها و گیرندهها دارای پورتهای جداگانه برای دریافت و انتقال سیگنالها هستند، آزمایش لوپبک یک روش مناسب برای نگهداری فرستنده و گیرنده ارائه میدهد. فرآیند آزمایش الگوهای ارسالی را با الگوهای دریافتی مقایسه میکند تا اطمینان حاصل شود که یکسان و بدون خطا هستند.
- هممکان با فرستندهها و گیرندههای رابط 40G یا 100G MPO/MTP
- آزمایش قابلیت انتقال و حساسیت گیرنده تجهیزات شبکه فیبر نوری
قوانین نامگذاری و اطلاعات تأیید سفارش
کانکتور و Fiber Channel
قطبیت (تراز کانال)
راهنمای انتخاب برای فرستندهها و گیرندههای خاص
هنگام انتخاب یک لوپبک برای یک فرستنده و گیرنده، نوع کانکتور، نوع پولیش و نوع کابل را در نظر بگیرید. جداول زیر راهنمایی انتخاب را برای ماژولهای فرستنده و گیرنده معمولاً استفاده شده ارائه میدهند.
محصولات لوپبک فیبر نوری MPO/MTP داغ Zion Communication
7236013 ZCM1111HXA
ماژول/کابل لوپبک فیبر نوری 8F MPO SM
7236014 ZCM1121HXA
ماژول/کابل لوپبک فیبر نوری 12F MPO SM
7236015 ZCM1141HXA
ماژول/کابل لوپبک فیبر نوری 24F MPO SM
7236016 ZCM1116HXA
ماژول/کابل لوپبک فیبر نوری 8F MPO OM3
7236017 ZCM1126HXA
ماژول/کابل لوپبک فیبر نوری 12F MPO OM3
7236018 ZCM1146HXA
ماژول/کابل لوپبک فیبر نوری 24F MPO OM3
7236019 ZCM1117HXA
ماژول/کابل لوپبک فیبر نوری 8F MPO OM4
7236020 ZCM1127HXA
ماژول/کابل لوپبک فیبر نوری 12F MPO OM4
7236021 ZCM1147HXA
ماژول/کابل لوپبک فیبر نوری 24F MPO OM4
بستهبندی
این بسته کابل فیبر نوری برای جابجایی آسان و محافظت بهینه طراحی شده است که توسط OMC به عنوان پیشفرض برچسبگذاری و علامتگذاری شده است.
اندازههای کارتن استاندارد:
- 34 × 22 × 15 سانتیمتر
- 44 × 34 × 24 سانتیمتر
- 54 × 39 × 34 سانتیمتر
انتخاب کارتن به مقدار سفارش بستگی دارد. گزینههای بستهبندی سفارشی موجود است.
خدمات OEM/ODM
گزینههای سفارشیسازی شامل:
- رنگ کابل، متن چاپ، جنس روکش کابل
- گزینههای رنگ کانکتور
- برچسبگذاری OEM، حلقههای شناسایی، برچسبهای کابل
