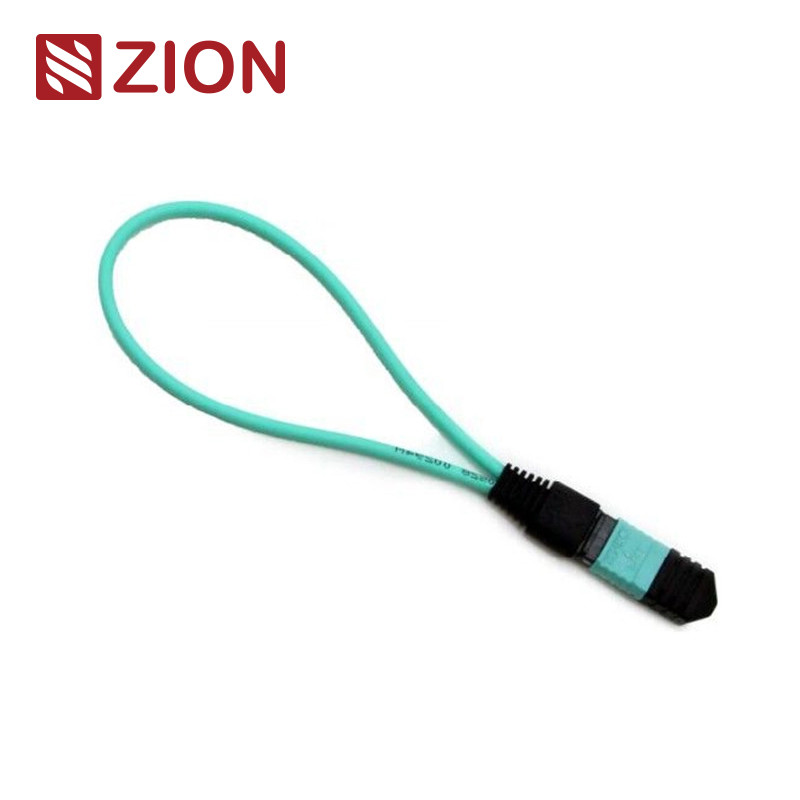

حلقه MTP حاوی خط پرش حلقه عقب MTP در LOOPBACK است و هر دو انتهای فیبر را در یک کانکتور MTP قرار می دهد تا مسیر نور را در همان کانکتور به دست آورد.ظرفیت پرتاب و حساسیت دریافت دستگاه، به ویژه در ارتباطات شبکه 40/100G، میتواند پدیدههای بالقوه مختلف را با سیگنالهای برگشتی برای دستیابی به آزمایش و ارزیابی مؤثر یک coMTPnent یا رابط در شبکه فیبر مکانیابی کند.
پیکربندی های زیادی از مدار فیبر نوری وجود دارد که می تواند کانکتور MTP 8 هسته ای، 12 هسته ای و 24 هسته ای و چندین پیکربندی فیبر فیبر را برای انطباق با پورت در آزمون در خود جای دهد. دارای رابط MTP – دستگاه های 40GBASE-SR4/CSR4 QSFP+.ماژول 12F MTP Fiber Loopback به تأیید و آزمایش فرستندههای گیرنده دارای رابط MTP - دستگاههای 40GBASESR4 QSFP+ یا 100GBASE-SR4 اجازه میدهد.ماژول 24F MTP Fiber Loopback به تأیید و آزمایش فرستندههای گیرنده دارای رابط MTP - دستگاههای 100GBASESR10 CXP/CFP اجازه میدهد.
ماژول های MTP Loopback یک سیگنال حلقه ای برای آزمایش عملکردهای ارسال و دریافت ارائه می دهند.این به طور گسترده در محیط آزمایش به ویژه در شبکه های اپتیک موازی 40 و 100G استفاده می شود.Loopback ها برای پیوند دادن موقعیت های گیرنده (TX) و گیرنده (RX) رابط های فرستنده گیرنده MTP ساخته شده اند.حلقههای MTP میتوانند تست IL بخشهای شبکههای نوری را با اتصال آنها به ترانک/پچ لیدهای MTP تسهیل و سرعت بخشند.
OMC خطی از مجموعه های حلقه بک فیبر نوری MTP را برای رایت و آزمایش سیستم ها و سیستم های شبکه MTP ارائه می دهد.این مجموعههای MTP Loopback برای آزمایش مؤثر قابلیت فرستنده و حساسیت گیرنده تجهیزات شبکه، بهویژه برای الزامات مخابرات و دیتاکام استفاده میشوند.آنها در یک محفظه فشرده برای بالاترین تراکم موجود برای این کاربردها بسته بندی شده اند.
استاندارد صنعتی اتصال دهنده ها:
رابط
ارجاع
جزئیات مسکن
MTP تک حالت
EIA/TIA-604-5
SM APC: کانکتورهای سبز + بوت سیاه (Standard Loss MTP) SM APC: کانکتورهای زرد + بوت سیاه (MTP با اتلاف فوق العاده کم)
چند حالته MTP
EIA/TIA-604-5
رایانه شخصی OM1&OM2: کانکتورهای بژ + بوت سیاه (MTP Loss Standard) رایانه شخصی OM3&OM4: کانکتورهای آبی + بوت سیاه (استاندارد و فوق کم اتلاف MTP) رایانه شخصی OM3&OM4: کانکتورهای هدر ویولت + بوت سیاه (MTP از دست دادن استاندارد)
مطابق با استاندارد IEC IEC-61754-7؛IEC61755، Telcordia GR-1435-CORE، JIS C5982؛کابل کشی ساختاری مطابق با TIA-604-5 (FOCIS5) در TIA-568-C
سازگار با کانال فیبر 10G
40G و 100G IEEE 802.3
جزئیات مواد
مشخصات نوری:
مورد
پارامتر
نوع فیبر
چند حالته
قطر فیبر
50/125um، 62.5/125um
از دست دادن درج
MM<1.0dB
برگشت ضرر
MM>25 دسی بل
تست درج-کشش
بیش از 600 بار، IL<0.5dB
دمای عملیات
-40℃~ 80+℃
تست حلقه فیبر نوری:
به طور معمول، تست حلقه بک تستی است که در آن سیگنالی از یک دستگاه ارتباطی ارسال میشود و به دستگاه باز میگردد تا مشخص شود که آیا به خوبی کار میکند یا به عنوان راهی برای عیبیابی یک گره معیوب در شبکه.در مورد تست حلقه بک فیبر نوری، از حلقه های نوری برای تایید قابلیت اطمینان عملیاتی دستگاه استفاده می شود.با استفاده از کابل حلقه بک فیبر نوری یا ماژول حلقه بک فیبر نوری برای انتقال داده، سیگنال ساطع شده توسط دستگاه از انتهای فرستنده (Tx) یک جزء فعال به انتهای گیرنده (Rx) همان قطعه بازمی گردد.
کاربرد:
وقتی صحبت از کاربرد عملی می شود، تست حلقه بک فیبر نوری اغلب برای بررسی فرستنده گیرنده فیبر نوری استفاده می شود.از آنجایی که فرستنده و گیرنده دارای دو پورت برای دریافت و ارسال سیگنال نور است، لازم است پورت ها را تست کنید تا ببینید آیا هنوز در حال کار هستند یا خیر.بنابراین، تست حلقه بک فیبر نوری راحت ترین راه برای تعمیر و نگهداری فرستنده گیرنده است.فرآیند تست با مسیریابی سیگنال لیزر از درگاه فرستنده به درگاه گیرنده است.سپس الگوی ارسالی با الگوی دریافتی مقایسه می شود تا مطمئن شود که یکسان هستند و خطا ندارند.
با فرستنده های رابط 40G یا 100G MTP/MTP
ماژول Loopback را می توان برای آزمایش قابلیت انتقال و حساسیت گیرنده تجهیزات شبکه فیبر نوری استفاده کرد.
قوانین نامگذاری و اطلاعات تایید سفارش:
رابط
کانال فیبر
قطبیت (تراز کانال)
کدام یک را برای یک فرستنده گیرنده خاص انتخاب کنیم؟
با توجه به ویژگی های مشترک فرستنده گیرنده و حلقه بک، هنگام انتخاب لوپ بک برای فرستنده گیرنده باید به نوع کانکتور، نوع پولیش و نوع کابل فکر کنیم.راهنمای انتخاب برخی از ماژول های فرستنده گیرنده که بیشتر مورد استفاده قرار می گیرند در جداول زیر خلاصه شده است.
جدول 1: انتخاب های Loopback برای فرستنده گیرنده های 10G SFP+
مدل
نوع رابط
نوع کابل
Loopback مناسب
10GBASE-USR
ال سی دوبلکس (کامپیوتر)
MMF
LC/UPC Duplex Multimode Fiber Loopback
10GBASE-SR
ال سی دوبلکس (UPC)
MMF
10GBASE-LR
ال سی دوبلکس (UPC)
MMF
10GBASE-ER
ال سی دوبلکس (UPC)
SMF
فیبر تک حالته دوبلکس LC/UPC Loopback
10GBASE-ZR
ال سی دوبلکس (کامپیوتر)
SMF
جدول 2: انتخاب های Loopback برای فرستنده های 40G QSFP+
مدل
نوع رابط
نوع کابل
Loopback مناسب
40GBASE-CSR4
MTP/MTP (UPC)
MMF
فیبر چند حالته 8/12 فیبر MTP/UPC Loopback
40GBASE-SR4
MTP/MTP (UPC)
MMF
40GBASE-PLRL4
MTP/MTP (APC)
SMF
8/12 Fibers MTP/APC Loopback فیبر تک حالته
40GBASE-PLR4
MTP/MTP (APC)
SMF
40GBASE-LR4
ال سی دوبلکس (کامپیوتر)
SMF
فیبر تک حالته دوبلکس LC/UPC Loopback
40GBASE-LR4L
ال سی دوبلکس (UPC)
SMF
40GBASE-ER4
ال سی دوبلکس (UPC)
SMF
40GBASE-LX4
ال سی دوبلکس (UPC)
MMF/SMF
LC/UPC دوبلکس چند حالته/تک
جدول 3: انتخاب های Loopback برای فرستنده های 100G QSFP28
مدل
نوع رابط
نوع کابل
Loopback مناسب
100GBASE-SR4
MTP/MTP (UPC)
MMF
فیبر چند حالته 8/12 فیبر MTP/UPC Loopback
100GBASE-PSM4
MTP/MTP (APC)
SMF
8/12 Fibers MTP/APC Loopback فیبر تک حالته
100GBASE-LR4
ال سی دوبلکس (کامپیوتر)
SMF
فیبر تک حالته دوبلکس LC/UPC Loopback
جدول 4: انتخاب های Loopback برای گیرنده های CFP
مدل
نوع رابط
نوع کابل
Loopback مناسب
40GBASE-SR4 CFP
MTP/MTP (UPC)
MMF
فیبر چند حالته 8/12 فیبر MTP/UPC Loopback
40GBASE-LR4 CFP
SC Duplex (UPC)
SMF
فیبر تک حالته دوبلکس SC/UPC Loopback
40GBASE-FR CFP
SC Duplex (UPC)
SMF
100GBASE-LR4 CFP
SC Duplex (PC/UPC)
SMF
100GBASE-ER4 CFP
SC Duplex (PC/UPC)
SMF
100GBASE-SR4 CFP
MTP/MTP (UPC)
MMF
24 فیبر MTP/UPC چند حالته فیبر Loopback
نتیجه
این پست در مورد انتخاب های فیبر حلقه بک خاص برای برخی از رایج ترین فرستنده های فیبر نوری مورد استفاده قرار می گیرد.برای سایر ماژولهای فرستنده گیرنده که در این پست به آنها اشاره نشده است، میتوانیم با کسب اطلاعات در مورد نوع رابط، تماس فیزیکی و نوع کابل، نحوه انتخاب یک حلقه مناسب برای آن را نیز بدانیم.
Loopback فیبر نوری Hot MPO Zion Communication
کد صهیون
توضیحات صهیون
7236013
ZCM1111HXA1
8F MPO SM فیبر نوری Loopback Module /Cable
7236014
ZCM1121HXA1
ماژول/کابل حلقه فیبر نوری 12F MPO SM
7236015
ZCM1141HXA1
ماژول / کابل 24F MPO SM فیبر نوری Loopback
7236016
ZCM1116HXA1
ماژول / کابل فیبر نوری 8F MPO OM3 Loopback
7236017
ZCM1126HXA1
ماژول / کابل 12F MPO OM3 فیبر نوری Loopback
7236018
ZCM1146HXA1
ماژول / کابل 24F MPO OM3 فیبر نوری Loopback
7236019
ZCM1117HXA1
ماژول / کابل 8F MPO OM4 فیبر نوری Loopback
7236020
ZCM1127HXA1
ماژول / کابل 12F MPO OM4 فیبر نوری Loopback
7236021
ZCM1147HXA1
ماژول / کابل 24F MPO OM4 فیبر نوری Loopback
7236022
ZCM2111HXA1
8F MTP SM فیبر نوری Loopback Module /Cable
7236023
ZCM2121HXA1
ماژول / کابل 12F MTP SM فیبر نوری Loopback
7236024
ZCM2141HXA1
ماژول /کابل 24F MTP SM فیبر نوری Loopback
7236025
ZCM2116HXA1
ماژول /کابل 8F MTP OM3 فیبر نوری Loopback
7236026
ZCM2126HXA1
ماژول / کابل 12F MTP OM3 فیبر نوری Loopback
7236027
ZCM2146HXA1
ماژول / کابل 24F MTP OM3 فیبر نوری Loopback
7236028
ZCM2117HXA1
ماژول /کابل 8F MTP OM4 فیبر نوری Loopback
7236029
ZCM2127HXA1
ماژول / کابل 12F MTP OM4 فیبر نوری Loopback
7236030
ZCM2147HXA1
ماژول /کابل 24F MTP OM4 فیبر نوری Loopback
بسته بندی
این بسته کابل فیبر نوری که به راحتی گرفته می شود و به خوبی محافظت می شود توسط OMC به عنوان پیش فرض برچسب و علامت گذاری شده است. اندازه کارتن استاندارد: 34*22*15 سانتی متر.44*34*24 سانتی متر ;54*39*34 سانتی متر.اینکه کدام کارتن مورد استفاده قرار گیرد بستگی به تعداد کالا دارد.بسته بندی را می توان سفارشی کرد.
خدمات OEM/ODM برای شما
1. رنگ کابل، کلمه چاپ، مواد ژاکت کابل، رنگ رابط
2. برچسب OEM، حلقه شناسایی، برچسب کابل،جعبه، علائم حمل و نقل
