8 فیبر MTP OM3 Fiber Optic Loopback Module برای آزمایش شبکه 40/100G

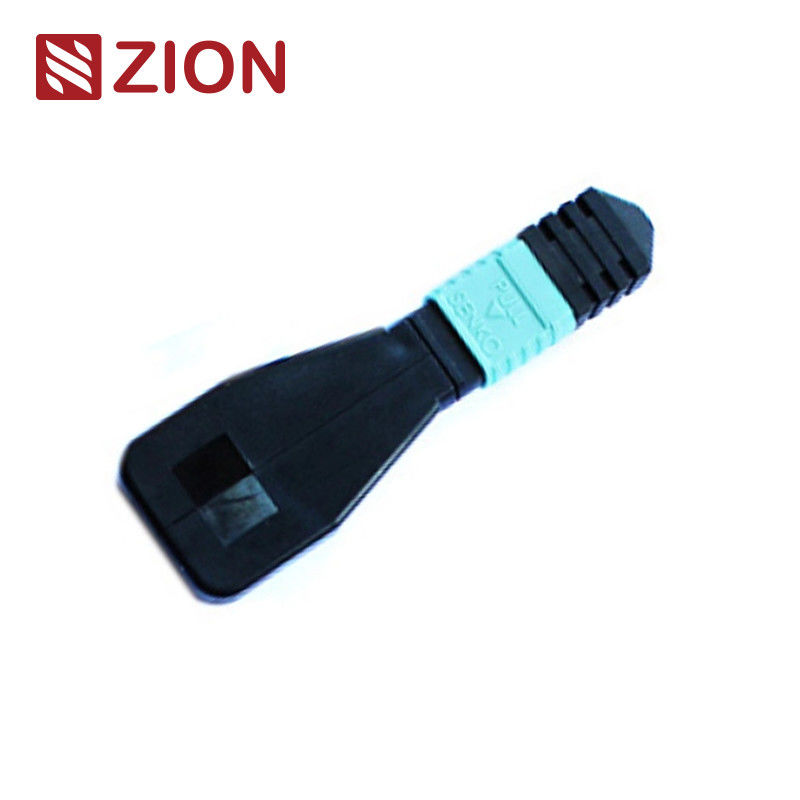

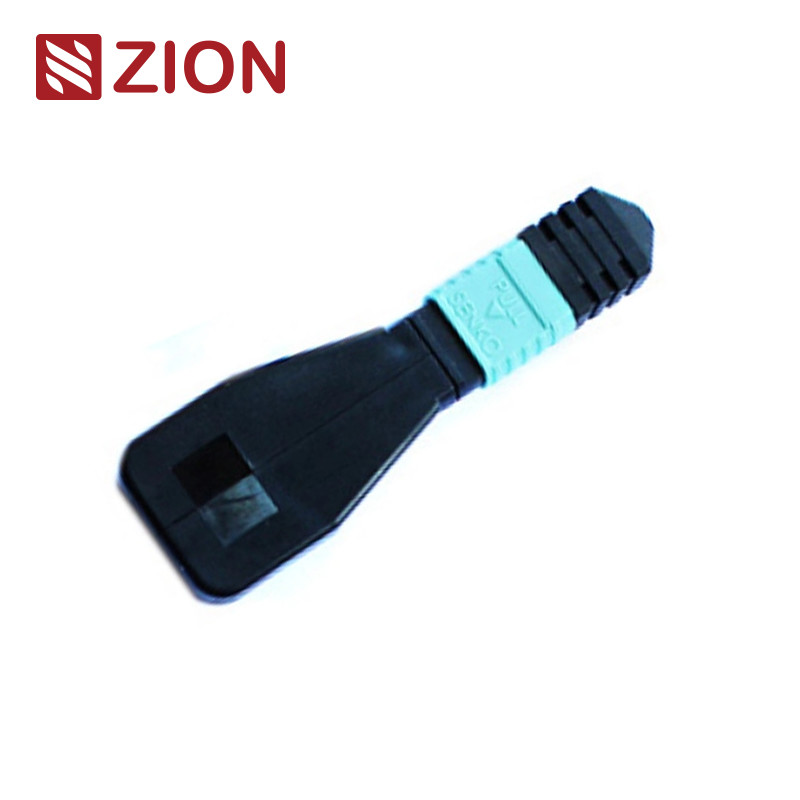

8F MTP OM3 Fiber Optic Loopback Module / کابل

حلقه MTP شامل پرش های فیبر MTP است که در یک ترتیب حلقه تنظیم شده است، با هر دو سر فیبر در یک کانکتور MTP به پایان می رسد تا یک مسیر نوری در همان کانکتور ایجاد شود.این امکان آزمایش ظرفیت پرتاب دستگاه و حساسیت گیرنده، به ویژه در ارتباطات شبکه 40/100G. با بازگشت سیگنال ها به منبع می توان مشکلات بالقوه مختلفی را شناسایی کرد.امکان آزمایش و ارزیابی موثر اجزای جداگانه یا رابط های درون شبکه های فیبر نوری.

حلقه های فیبر نوری در پیکربندی های متعدد برای پذیرش کانکتورهای MTP 8 هسته ای ، 12 هسته ای و 24 هسته ای با ترتیبات مختلف فیبر برای آزمایش جامع پورت در دسترس هستند.ماژول 8F Fiber Loopback MTP، گیرنده ها را با رابط های MTP تأیید و آزمایش می کند.نسخه 12F از دستگاه های 40GBASE-SR4 QSFP+ یا 100GBASE-SR4 پشتیبانی می کند، در حالی که نسخه 24F برای دستگاه های 100GBASE-SR10 CXP / CFP طراحی شده است.

ماژول های MTP Loopback سیگنال های حلقه ای را برای آزمایش انتقال و دریافت توابع فراهم می کنند که به طور گسترده در محیط های آزمایش به ویژه در شبکه های 40G و 100G اپتیک موازی استفاده می شود.حلقه ها موقعیت های گیرنده (TX) و گیرنده (RX) رابط های گیرنده MTP را به هم متصل می کننداین ماژول ها آزمایش ضایعات ورودی (IL) بخش های شبکه نوری را هنگام اتصال به MTP trunks و سیم های پچ را تسهیل و تسریع می کنند.

OMC یک خط جامع از مجموعه های loopback فیبر نوری MTP را برای آزمایش سوخت و تأیید قطعات و سیستم های شبکه MTP ارائه می دهد.این مجموعه ها به طور موثر توانایی فرستنده و حساسیت گیرنده را برای نیازهای مخابرات و داده ها آزمایش می کنند.، بسته بندی شده در محفظه های فشرده برای حداکثر تراکم در کاربردهای با تراکم بالا.

مرجع تک حالت MTP:EIA/TIA-604-5
اطلاعات مربوط به محوطه واحد MTP:
• SM APC: کانکتورهای سبز + بوتاژ سیاه (MTP Standard Loss)
• SM APC: کانکتورهای زرد + بوتاژ سیاه (MTP Super Low Loss)

مرجع MTP Multimode:EIA/TIA-604-5
جزئیات محفظه چند حالت MTP:
• OM1 و OM2 PC: کانکتورهای بیژ + بوتاژ سیاه (MTP Standard Loss)
• OM3 و OM4 PC: کانکتورهای آکو + بوت سیاه (Standard & Super Low Loss)
• OM3 و OM4 PC: کانکتورهای Heather Violet + بوت سیاه (Standard Loss MTP)

یک تست حلقه شامل ارسال یک سیگنال از یک دستگاه ارتباطی و حلقه آن به همان دستگاه برای تأیید عملکرد مناسب یا رفع مشکل گره های شبکه معیوب است.برای آزمایش حلقه فیبر نوری، حلقه های نوری قابلیت اطمینان عملکرد دستگاه ها را تأیید می کنند.سیگنال صادر شده توسط دستگاه از پورت فرستنده (Tx) به پورت دریافت کننده (Rx) همان قطعه متصل می شود..

تست حلقه فیبر نوری معمولاً برای بررسی گیرنده های فیبر نوری استفاده می شود. از آنجا که گیرنده ها پورت های جداگانه ای برای دریافت و انتقال سیگنال های نوری دارند،تست این پورت ها برای نگهداری و رفع مشکل ضروری است.فرآیند آزمایش، سیگنال لیزر را از پورت فرستنده به پورت گیرنده هدایت می کند.سپس الگوی ارسال شده را با الگوی دریافت شده مقایسه می کند تا اطمینان حاصل شود که آنها یکسان و بدون خطا هستند.

هنگام انتخاب یک حلقه برای یک گیرنده، نوع کانکتور، نوع پولش و نوع کابل را در نظر بگیرید. راهنمای انتخاب ماژول های گیرنده رایج در جدول های زیر خلاصه شده است.

این راهنما گزینه های خاص فیبر لوپ بک را برای گیرنده های فیبر نوری رایج ارائه می دهد. برای ماژول های گیرنده که در اینجا ذکر نشده اند،حلقه های مناسب را می توان با درک نوع رابط آنها انتخاب کرد، تماس فیزیکی و نوع کابل.

این کابل های فیبر نوری در بسته بندی آسان و محافظت شده با برچسب OMC به عنوان استاندارد بسته بندی می شوند. اندازه های کارتن موجود شامل 34 × 22 × 15 سانتی متر، 44 × 34 × 24 سانتی متر و 54 × 39 × 34 سانتی متر است.بسته بندی مخصوص استفاده شده بستگی به مقدار کالاهای سفارش داده شده داردگزینه های بسته بندی سفارشی در دسترس هستند.

ما خدمات OEM / ODM جامع را ارائه می دهیم که شامل:
