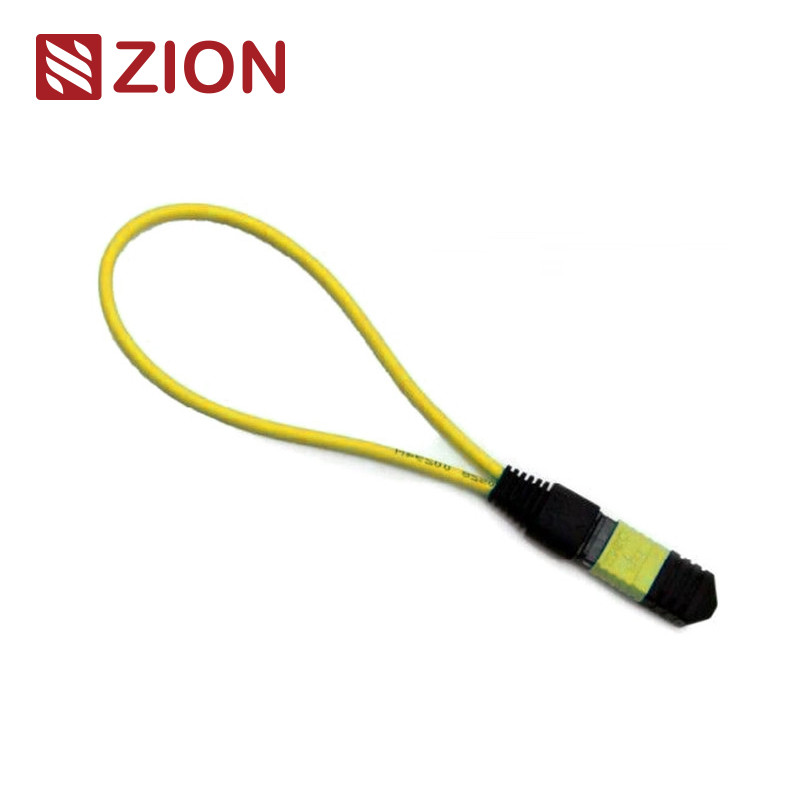

ماژول/کابل لوپبک فیبر نوری 12 فیبر MTP سینگلمود
ماژول/کابل لوپبک فیبر نوری 12F MTP SM
کد Zion: ZCM2121HXA1
توضیحات Zion: ماژول/کابل لوپبک فیبر نوری 12F MTP SM
لوپبک MTP شامل جامپرهای فیبر MPO است که در یک آرایش لوپبک پیکربندی شدهاند، با هر دو انتهای فیبر که در یک کانکتور MTP خاتمه یافتهاند تا یک مسیر نوری را در داخل همان کانکتور ایجاد کنند. این پیکربندی امکان آزمایش ظرفیت راهاندازی دستگاه و حساسیت دریافت را فراهم میکند، بهویژه در ارتباطات شبکه 40/100G. با بازگرداندن سیگنالها، به شناسایی مسائل بالقوه مختلف کمک میکند و آزمایش و ارزیابی مؤثر اجزای جداگانه یا رابطها را در شبکههای فیبر نوری تسهیل میکند.
این ماژولهای لوپبک که در پیکربندیهای متعددی موجود هستند، کانکتورهای MTP 8 هستهای، 12 هستهای و 24 هستهای را با پیکربندیهای فیبر مختلف برای مطابقت با الزامات پورت تست در خود جای میدهند. ماژول لوپبک فیبر 12F MTP بهطور خاص فرستندهها و گیرندهها را با رابطهای MTP برای دستگاههای 40GBASE-SR4 QSFP+ یا 100GBASE-SR4 تأیید و آزمایش میکند.
ماژولهای لوپبک MTP سیگنالهای حلقهای را برای آزمایش عملکردهای انتقال و دریافت ارائه میدهند. آنها بهطور گسترده در محیطهای آزمایش، بهویژه در شبکههای اپتیک موازی 40G و 100G استفاده میشوند. لوپبکها موقعیتهای فرستنده (TX) و گیرنده (RX) رابطهای فرستنده و گیرنده MTP را متصل میکنند و آزمایش افت درج (IL) بخشهای شبکه نوری را هنگام اتصال به تنه MTP یا کابلهای پچ تسهیل و تسریع میکنند.
استانداردهای صنعتی کانکتور
مرجع سینگلمود MPO: IEC 61754-7
جزئیات محفظه سینگلمود MPO: SM APC: کانکتورهای سبز + بوت مشکی (MPO با افت استاندارد)
SM APC: کانکتورهای زرد + بوت مشکی (MPO با افت فوقالعاده کم)
مرجع چند حالته MPO: IEC 61754-7
جزئیات محفظه چند حالته MPO: OM1&OM2 PC: کانکتورهای بژ + بوت مشکی (MPO با افت استاندارد)
OM3&OM4 PC: کانکتورهای آبی + بوت مشکی (MPO با افت استاندارد و فوقالعاده کم)
OM3&OM4 PC: کانکتورهای بنفش یاسی + بوت مشکی (MPO با افت استاندارد)
- مطابق با استاندارد IEC IEC-61754-7; IEC61755، Telcordia GR-1435-CORE، JIS C5982; TIA-604-5(FOCIS5)
- کابلکشی ساختاریافته طبق TIA-568-C
- مطابق با 10G Fiber Channel
- مطابق با 40G و 100G IEEE 802.3
جزئیات مواد
مشخصات نوری
| پارامتر |
مشخصات |
| نوع فیبر |
چند حالته |
| قطر فیبر |
50/125um, 62.5/125um |
| افت درج |
MM＜1.0dB |
| افت بازگشتی |
MM＞25dB |
| آزمایش درج-کشش |
500 بار، IL＜0.5dB |
| دمای عملیاتی |
-40℃~ +80℃ |
آزمایش لوپبک فیبر نوری
آزمایش لوپبک شامل ارسال سیگنال از یک دستگاه ارتباطی و بازگرداندن آن به همان دستگاه برای تأیید عملکرد صحیح یا عیبیابی گرههای شبکه معیوب است. برای آزمایش لوپبک فیبر نوری، لوپبکهای نوری قابلیت اطمینان عملیاتی دستگاهها را تأیید میکنند. با استفاده از کابلها یا ماژولهای لوپبک فیبر نوری برای انتقال دادهها، سیگنال ساطع شده توسط دستگاه از انتهای انتقال (Tx) یک مؤلفه فعال به انتهای دریافت (Rx) همان مؤلفه حلقه میشود.
کاربردها
کابلهای مهار مستقیم 12F MPO-LC/SC/FC/ST برای 40G LR4 PSM، 40GBASE-SR4، 40G QSFP+ PLR4 و برنامههای مرکز داده با چگالی بالا طراحی شدهاند. بهینه شده برای محیطهای مرکز داده با چگالی بالا 10/40/100G.
تمام کانکتورهای MPO OMC از Senko/Nissin/Sumitomo تهیه میشوند. کابلهای پچ فیبر MPO مجموعههای کابلی با چگالی بالا هستند که در سه حوزه اصلی استفاده میشوند:
- محیطهای مرکز داده با چگالی بالا
- برنامههای فیبر به ساختمان
- برنامههای کانکتور داخلی در تجهیزات فیبر
قوانین نامگذاری و اطلاعات تأیید سفارش
کانکتور و کانال فیبر
قطبیت (تراز کانال)
راهنمای انتخاب برای فرستندهها و گیرندههای خاص
هنگام انتخاب یک لوپبک برای یک فرستنده و گیرنده، نوع کانکتور، نوع پولیش و نوع کابل را در نظر بگیرید. جداول زیر راهنمایی انتخاب را برای ماژولهای فرستنده و گیرنده معمولاً استفاده شده ارائه میدهند.
لوپبکهای فیبر نوری MPO محبوب Zion Communication
| کد محصول |
توضیحات |
| 7236013 ZCM1111HXA |
ماژول/کابل لوپبک فیبر نوری 8F MPO SM |
| 7236014 ZCM1121HXA |
ماژول/کابل لوپبک فیبر نوری 12F MPO SM |
| 7236015 ZCM1141HXA |
ماژول/کابل لوپبک فیبر نوری 24F MPO SM |
| 7236016 ZCM1116HXA |
ماژول/کابل لوپبک فیبر نوری 8F MPO OM3 |
| 7236017 ZCM1126HXA |
ماژول/کابل لوپبک فیبر نوری 12F MPO OM3 |
| 7236018 ZCM1146HXA |
ماژول/کابل لوپبک فیبر نوری 24F MPO OM3 |
| 7236019 ZCM1117HXA |
ماژول/کابل لوپبک فیبر نوری 8F MPO OM4 |
| 7236020 ZCM1127HXA |
ماژول/کابل لوپبک فیبر نوری 12F MPO OM4 |
| 7236021 ZCM1147HXA |
ماژول/کابل لوپبک فیبر نوری 24F MPO OM4 |
| 7236022 ZCM2111HXA |
ماژول/کابل لوپبک فیبر نوری 8F MTP SM |
| 7236023 ZCM2121HXA |
ماژول/کابل لوپبک فیبر نوری 12F MTP SM |
| 7236024 ZCM2141HXA |
ماژول/کابل لوپبک فیبر نوری 24F MTP SM |
| 7236025 ZCM2116HXA |
ماژول/کابل لوپبک فیبر نوری 8F MTP OM3 |
| 7236026 ZCM2126HXA |
ماژول/کابل لوپبک فیبر نوری 12F MTP OM3 |
| 7236027 ZCM2146HXA |
ماژول/کابل لوپبک فیبر نوری 24F MTP OM3 |
| 7236028 ZCM2117HXA |
ماژول/کابل لوپبک فیبر نوری 8F MTP OM4 |
| 7236029 ZCM2127HXA |
ماژول/کابل لوپبک فیبر نوری 12F MTP OM4 |
| 7236030 ZCM2147HXA |
ماژول/کابل لوپبک فیبر نوری 24F MTP OM4 |
بستهبندی
این کابلهای فیبر نوری در بستهبندیهای آسان برای حمل، محافظتشده و با برچسب و علامتگذاری شده توسط OMC بهصورت استاندارد بستهبندی میشوند. اندازههای کارتن استاندارد شامل 34×22×15 سانتیمتر، 44×34×24 سانتیمتر و 54×39×34 سانتیمتر است. کارتن خاص مورد استفاده به مقدار کالاهای سفارش داده شده بستگی دارد. گزینههای بستهبندی سفارشی در دسترس هستند.
خدمات OEM/ODM
ما خدمات جامع OEM/ODM از جمله موارد زیر را ارائه میدهیم:
- رنگ کابل، چاپ و مواد ژاکت سفارشی
- رنگهای کانکتور سفارشی
- برچسبهای OEM، حلقههای شناسایی، برچسبهای کابل، جعبهها و علائم حمل و نقل
- سطوح کیفیت مختلف برای پاسخگویی به الزامات خاص
