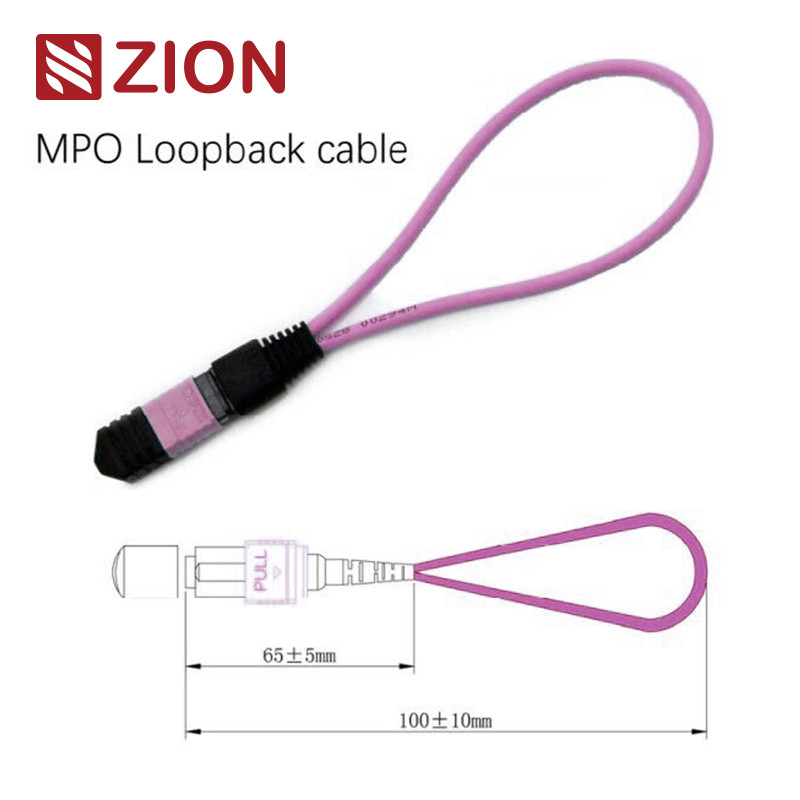

ماژول/کابل لوپبک فیبر نوری MPO OM4 با 12 فیبر
کد و توضیحات Zion
کد Zion: ZCM1127HXA1
توضیحات Zion: ماژول / کابل لوپبک فیبر نوری 12F MPO OM4
لوپبک MPO شامل خطوط جامپر حلقه پشتی MPO در پیکربندی LOOPBACK است که هر دو انتهای فیبر به یک کانکتور MPO ختم میشوند تا یک مسیر نور را در داخل همان کانکتور ایجاد کنند. این امر امکان آزمایش ظرفیت راهاندازی دستگاه و حساسیت دریافت را فراهم میکند، بهویژه در ارتباطات شبکه 40/100G. با بازگرداندن سیگنالها، به شناسایی مسائل بالقوه مختلف کمک میکند و امکان آزمایش و ارزیابی مؤثر اجزای جداگانه یا رابطها را در شبکههای فیبر نوری فراهم میکند.
مدارهای لوپبک فیبر نوری در پیکربندیهای متعددی برای تطبیق با کانکتورهای MPO 8 هستهای، 12 هستهای و 24 هستهای با پیکربندیهای فیبر مختلف برای آزمایش پورت جامع در دسترس هستند. ماژول لوپبک فیبر MPO 12F بهطور خاص امکان تأیید و آزمایش فرستندههای گیرنده با رابطهای MPO را برای دستگاههای 40GBASE-SR4 QSFP+ یا 100GBASE-SR4 فراهم میکند.
ماژولهای لوپبک MPO یک سیگنال حلقهای را برای آزمایش عملکردهای انتقال و دریافت ارائه میدهند. آنها بهطور گسترده در محیطهای آزمایش، بهویژه در شبکههای اپتیک موازی 40G و 100G استفاده میشوند. لوپبکها برای اتصال موقعیتهای فرستنده گیرنده (TX) و گیرنده (RX) رابطهای فرستنده گیرنده MPO مهندسی شدهاند. لوپبکهای MPO آزمایش افت درج (IL) بخشهای شبکه نوری را هنگام اتصال به تنه MPO و کابلهای پچ تسهیل و تسریع میکنند.
استاندارد صنعتی کانکتورها
مرجع تکحالته MPO: IEC 61754-7
جزئیات محفظه تکحالته MPO: SM APC: کانکتورهای سبز + بوت مشکی (MPO با افت استاندارد)
SM APC: کانکتورهای زرد + بوت مشکی (MPO با افت فوقالعاده کم)
مرجع چندحالته MPO: IEC 61754-7
جزئیات محفظه چندحالته MPO:
OM1&OM2 PC: کانکتورهای بژ + بوت مشکی (MPO با افت استاندارد)
OM3&OM4 PC: کانکتورهای آبی + بوت مشکی (MPO با افت استاندارد و فوقالعاده کم)
OM3&OM4 PC: کانکتورهای بنفش یاسی + بوت مشکی (MPO با افت استاندارد)
- مطابق با استاندارد IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) مطابق با کابلکشی ساختاری مطابق با TIA-568-C
- مطابق با 10G Fiber Channel
- 40G و 100G IEEE 802.3
جزئیات مواد
مشخصات نوری
قطر فیبر:
50/125um, 62.5/125um
آزمایش درج-کشش:
500 بار، IL＜0.5dB
آزمایش لوپبک فیبر نوری
آزمایش لوپبک شامل ارسال سیگنال از یک دستگاه ارتباطی و بازگرداندن آن به همان دستگاه برای تأیید عملکرد صحیح یا عیبیابی گرههای شبکه معیوب است. برای آزمایش لوپبک فیبر نوری، لوپبکهای نوری قابلیت اطمینان عملیاتی دستگاهها را تأیید میکنند. با استفاده از کابلها یا ماژولهای لوپبک فیبر نوری برای انتقال داده، سیگنال ساطع شده توسط دستگاه از انتهای انتقال (Tx) به انتهای دریافت (Rx) همان مؤلفه حلقه میشود.
کاربردها
کابلهای مهار مستقیم 12F MPO-LC/SC/FC/ST برای 40G LR4 PSM، 40GBASE-SR4، 40G QSFP+ PLR4 و برنامههای کاربردی مرکز داده با چگالی بالا طراحی شدهاند. بهینه شده برای الزامات مرکز داده با چگالی بالا 10/40/100G.
- برنامههای کاربردی مرکز داده با محیطهای با چگالی بالا
- نصب فیبر به ساختمان
- برنامههای کاربردی کانکتور داخلی در تجهیزات فیبر
قوانین نامگذاری و اطلاعات تأیید سفارش
کانکتور و Fiber Channel
قطبیت (تراز کانال)
راهنمای انتخاب برای فرستندههای گیرنده خاص
هنگام انتخاب یک لوپبک برای آزمایش فرستنده گیرنده، نوع کانکتور، نوع پولیش و سازگاری نوع کابل را در نظر بگیرید. جداول زیر راهنمایی انتخاب را برای ماژولهای فرستنده گیرنده که معمولاً استفاده میشوند، ارائه میدهند.
نتیجهگیری
این راهنما در مورد انتخابهای خاص لوپبک فیبر برای رایجترین فرستندههای گیرنده فیبر نوری بحث میکند. برای ماژولهای فرستنده گیرنده که در اینجا ذکر نشدهاند، لوپبکهای مناسب را میتوان با درک نوع رابط، الزامات تماس فیزیکی و مشخصات کابل آنها انتخاب کرد.
محصولات لوپبک فیبر نوری MPO داغ Zion Communication
- 7236013 ZCM1111HXA: ماژول/کابل لوپبک فیبر نوری 8F MPO SM
- 7236014 ZCM1121HXA: ماژول/کابل لوپبک فیبر نوری 12F MPO SM
- 7236015 ZCM1141HXA: ماژول/کابل لوپبک فیبر نوری 24F MPO SM
- 7236016 ZCM1116HXA: ماژول/کابل لوپبک فیبر نوری 8F MPO OM3
- 7236017 ZCM1126HXA: ماژول/کابل لوپبک فیبر نوری 12F MPO OM3
- 7236018 ZCM1146HXA: ماژول/کابل لوپبک فیبر نوری 24F MPO OM3
- 7236019 ZCM1117HXA: ماژول/کابل لوپبک فیبر نوری 8F MPO OM4
- 7236020 ZCM1127HXA: ماژول/کابل لوپبک فیبر نوری 12F MPO OM4
- 7236021 ZCM1147HXA: ماژول/کابل لوپبک فیبر نوری 24F MPO OM4
- 7236022 ZCM2111HXA: ماژول/کابل لوپبک فیبر نوری 8F MTP SM
- 7236023 ZCM2121HXA: ماژول/کابل لوپبک فیبر نوری 12F MTP SM
- 7236024 ZCM2141HXA: ماژول/کابل لوپبک فیبر نوری 24F MTP SM
- 7236025 ZCM2116HXA: ماژول/کابل لوپبک فیبر نوری 8F MTP OM3
- 7236026 ZCM2126HXA: ماژول/کابل لوپبک فیبر نوری 12F MTP OM3
- 7236027 ZCM2146HXA: ماژول/کابل لوپبک فیبر نوری 24F MTP OM3
- 7236028 ZCM2117HXA: ماژول/کابل لوپبک فیبر نوری 8F MTP OM4
- 7236029 ZCM2127HXA: ماژول/کابل لوپبک فیبر نوری 12F MTP OM4
- 7236030 ZCM2147HXA: ماژول/کابل لوپبک فیبر نوری 24F MTP OM4
بستهبندی
این کابلهای فیبر نوری در بستهبندیهای آسان برای حمل، محافظت شده و با برچسب و علامتگذاری شده توسط OMC به عنوان استاندارد بستهبندی میشوند. اندازههای کارتن موجود شامل 34*22*15 سانتیمتر، 44*34*24 سانتیمتر و 54*39*34 سانتیمتر است. انتخاب کارتن به مقدار سفارش بستگی دارد. گزینههای بستهبندی سفارشی در دسترس هستند.
خدمات OEM/ODM
خدمات سفارشیسازی موجود برای:
- رنگ کابل، متن چاپ، جنس ژاکت کابل، رنگ کانکتورها
- برچسبهای OEM، حلقههای شناسایی، برچسبهای کابل، جعبهها، علائم حمل و نقل
- سطوح کیفیت مختلف برای پاسخگویی به الزامات خاص
