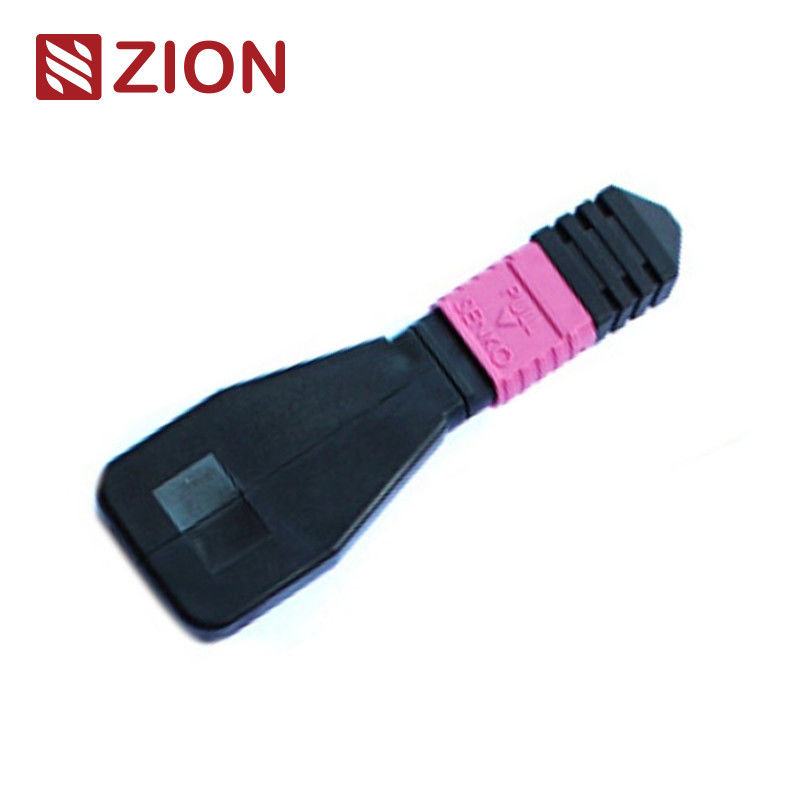

ماژول /کابل 8 فیبر MPO OM4 فیبر نوری Loopback









کد و توصیف زایون

حلقه MPO حاوی خط پرش حلقه عقب MPO در LOOPBACK است و هر دو سر فیبر را به یک کانکتور MPO قرار می دهد تا مسیر نور را در همان کانکتور به دست آورد.ظرفیت پرتاب و حساسیت دریافت دستگاه، به خصوص در ارتباطات شبکه 40/100G،می تواند پدیده های مختلف بالقوه را با بازگشت سیگنال ها برای دستیابی به آزمایش و ارزیابی موثر یک جزء یا رابط واحد در شبکه فیبر شناسایی کند..



بسیاری از پیکربندی های مدار فیبر نوری وجود دارد که می تواند به اتصال 8 هسته ای ، 12 هسته ای و 24 هسته ای MPO و چندین پیکربندی فیبر نوری برای انطباق با پورت در آزمایش کمک کند.ماژول 8F MPO Fiber Loopback امکان تأیید و آزمایش گیرنده های دارای رابط MPO را فراهم می کند. ماژول 12F MPO Fiber Loopback امکان تأیید و آزمایش گیرنده هایی را که دارای رابط MPO هستند ، فراهم می کند. 40GBASESR4 QSFP + یا 100GBASE-SR4 دستگاه.ماژول 24F MPO Fiber Loopback امکان تأیید و آزمایش گیرنده های دارای رابط MPO را فراهم می کند.



ماژول های MPO Loopback یک سیگنال حلقه ای را برای آزمایش توابع ارسال و دریافت فراهم می کنند. به طور گسترده ای در محیط آزمایش به ویژه در شبکه های اپتیک 40 و 100G موازی استفاده می شود.Loopbacks ساخته شده است برای اتصال Transceivers (TX) و Receivers (RX) موقعیت های MPO ترانسیور رابطحلقه های MPO می توانند آزمایش IL از بخش های شبکه های نوری را با اتصال آنها به لوله های MPO / پیچ آسان تر و سریع تر کنند.



OMC یک خط از مجموعه های حلقه فیبر نوری MPO را برای سوزاندن و آزمایش اجزای شبکه و سیستم های MPO ارائه می دهد.این MPO Loopback Assemblies برای آزمایش موثر قابلیت فرستنده و حساسیت گیرنده تجهیزات شبکه استفاده می شود، به ویژه برای نیازهای مخابرات و داده ها. آنها در یک محفظه فشرده برای بیشترین تراکم موجود برای این برنامه ها بسته بندی می شوند.







کانکتورها ۰ استاندارد صنعتی

MPO حالت تکمرجع:IEC 61754-7

MPO حالت تکجزئیات مسکن:SM APC: کانکتورهای سبز + کفش سیاه (Standard Loss MPO)
SM APC: کانکتورهای زرد + کفش سیاه (MPO با زیان بسیار کم)

MPO Multimodeمرجع:IEC 61754-7

MPO Multimodeجزئیات مسکن:OM1&OM2 PC: کانکتورهای بیژ + کفش سیاه (MPO با ضرر استاندارد)
OM3&OM4 PC: اتصال آکو + کفش سیاه (Standard&Super low loss MPO)
OM3&OM4 PC: Heather Violet کانکتورها + کفش سیاه (MPO با ضرر استاندارد)

• مطابق با استاندارد IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) مطابق با کابل های ساختاری در هر TIA-568-C
• مطابقت با کانال فیبر 10G
• 40G و 100G IEEE 802.3







جزئیات مواد








مشخصات نوری

ماده: پارامتر
نوع فیبر: چند حالت
قطر فیبر: 50/125um، 62.5/125um
از دست دادن ورودی: MM<1.0dB
از دست دادن بازگشت: MM>25dB
تست کشش ورودی: 500 بار، IL<0.5dB
دمای کار: -40°C ~ +80°C







تست بازخورد فیبر نوری

معمولاً a loopback test is a test in which a signal is sent from a communication device and looped back to the device as a way to determine whether it is functioning well or as a way to troubleshoot a defective node in the networkهمانطور که برای تست حلقه فیبر نوری، حلقه های نوری برای تأیید قابلیت اطمینان عملیاتی دستگاه استفاده می شود.استفاده از کابل loopback فیبر نوری یا ماژول loopback فیبر نوری برای انتقال داده، سیگنال منتشر شده توسط دستگاه از انتهای فرستنده (Tx) یک جزء فعال به انتهای دریافت کننده (Rx) همان جزء باز می گردد.





درخواست

12F MPO- LC / SC / FC / ST کابل های کمربند مستقیم طراحی شده برای 40G LR4 PSM ، 40GBASE-SR4 ، 40G QSFP + PLR4 و مرکز داده های با تراکم بالا. برای برنامه های کاربردی مرکز داده های با تراکم بالا 10/40/100G بهینه شده است.
تمام کانکتورهای MPO OMC از Senko / Nissin / Sumitomo هستند. کانکتور های MPO فیبر پیچ یک نوع مجموعه کابل با چگالی بالا است که به طور کلی در سه زمینه مورد استفاده قرار می گیرد.



• برنامه مرکز داده با محیط با چگالی بالا
• فايبر نوري به ساختمان
• کاربرد کانکتور داخلی در تجهیزات فیبر















قوانین نامگذاری و اطلاعات تایید سفارش:















کانال فیبر کانکتور





قطبی (ترتیب کانال)









کدام یک برای یک فرستنده خاص انتخاب کنیم؟

با توجه به ویژگی های مشترک گیرنده و حلقه، ما باید در مورد نوع کانکتور، نوع پولیش و نوع کابل هنگام انتخاب حلقه برای گیرنده فکر کنیم.راهنمای انتخاب برای برخی از ماژول های گیرنده بیشتر مورد استفاده در جداول زیر خلاصه شده است.

نتیجه گیری

این پست در مورد گزینه های خاص حلقه فیبر برای برخی از رایج ترین گیرنده های فیبر نوری مورد استفاده قرار می گیرد. برای سایر ماژول های گیرنده که در این پست ذکر نشده اند،ما همچنین می توانیم بدانیم که چگونه یک حلقه مناسب را برای آن انتخاب کنیم با دریافت جزئیات در مورد نوع رابط آن، تماس فیزیکی و نوع کابل







بازخورد فیبر نوری صهیون

• 7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback Module/Cable
• 7236014 ZCM1121HXA: 12F MPO SM Fiber Optic Loopback Module/Cable
• 7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Module /Cable
• 7236016 ZCM1116HXA: 8F MPO OM3 Fiber Optic Loopback Module/Cable
• 7236017 ZCM1126HXA: 12F MPO OM3 Fiber Optic Loopback Module /Cable
• 7236018 ZCM1146HXA: 24F MPO OM3 Fiber Optic Loopback Module/Cable
• 7236019 ZCM1117HXA: 8F MPO OM4 Fiber Optic Loopback Module/Cable
• 7236020 ZCM1127HXA: 12F MPO OM4 Fiber Optic Loopback Module /Cable
• 723602: ZCM1147HXA: 24F MPO OM4 ماژول حلقه فیبر نوری / کابل
• 7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Module /Cable
• 7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Module /Cable
• 7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Module /Cable
• 7236025 ZCM2116HXA: 8F MTP OM3 Fiber Optic Loopback Module/Cable
• 7236026 ZCM2126HXA: 12F MTP OM3 Fiber Optic Loopback Module/Cable
• 7236027 ZCM2146HXA: 24F MTP OM3 Fiber Optic Loopback Module /Cable
• 7236028 ZCM2117HXA: 8F MTP OM4 Fiber Optic Loopback Module/Cable
• 7236029 ZCM2127HXA: 12F MTP OM4 Fiber Optic Loopback Module/Cable
• 7236030 ZCM2147HXA: 24F MTP OM4 Fiber Optic Loopback Module/Cable







بسته بندی

اين بسته کابل هاي فايبر آپتيکي که به راحتی قابل استفاده و خوب محافظت شده توسط OMC به صورت پيش فرض برچسب زده شده و علامت گذاری شده است.

اندازه کارتونی استاندارد: 34*22*15 سانتی متر؛ 44*34*24 سانتی متر ؛ 54*39*34 سانتی متر.

بسته بندی می تواند سفارشی شود.

















خدمات OEM / ODM برای شما

• رنگ کابل، کلمه چاپی، مواد پوشش کابل، رنگ کانکتور
• برچسب OEM، حلقه شناسایی، برچسب کابل,جعبه، علامت های حمل و نقل
• سطح کیفیت متفاوت
