| محل منبع: | چین |
|---|---|
| نام تجاری: | HELLOSIGNAL® OR OEM |
| مقدار حداقل تعداد سفارش: | 50 عدد |
| جزئیات بسته بندی: | 10 کامپیوتر / کیسه پلاستیکی |
| زمان تحویل: | به طور معمول 25 روز پس از دریافت سپرده. |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | بدون محدودیت |
| قطر فیبر: | 50/125um، 62.5/125um | از دست دادن درج: | MM~1.0dB |
|---|---|---|---|
| برگشت ضرر: | MM - 25dB | تست درج-کشش: | 500 برابر، IL~0.5dB |
| دمای عملیاتی (℃): | -40℃~ +80℃ |
پچ سیم فیبر 12F MPO(MTP)-MPO(MTP) برای 40G QSFP+ SR4 طراحی شده است.
40G QSFP+ CSR4 و 100G QSFP28 SR4 اتصالات مستقیم و مرکز داده با چگالی بالا
| کد صهیون | توضیحات صهیون | |||||||

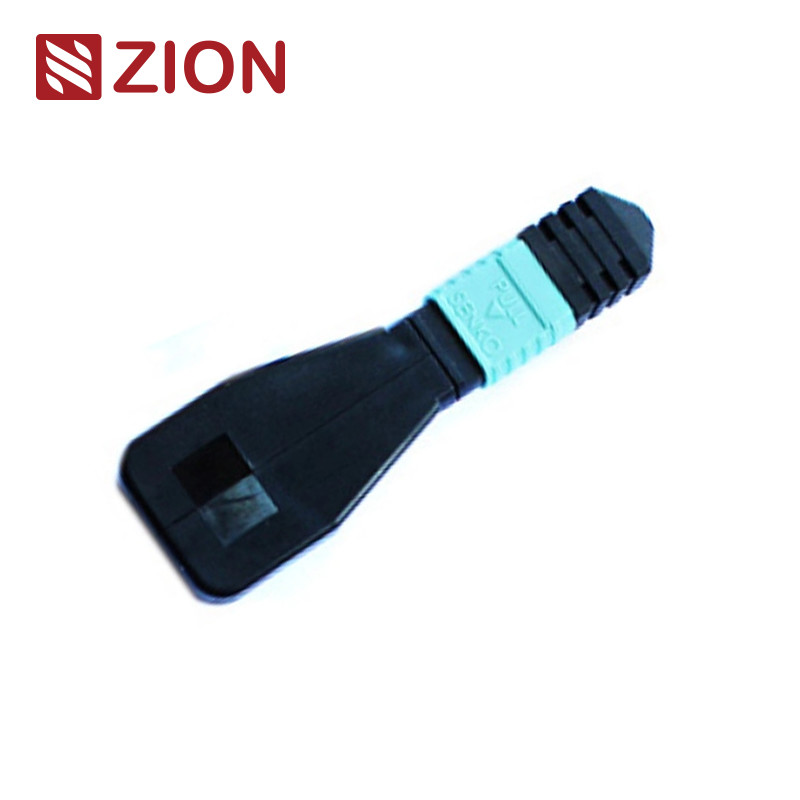

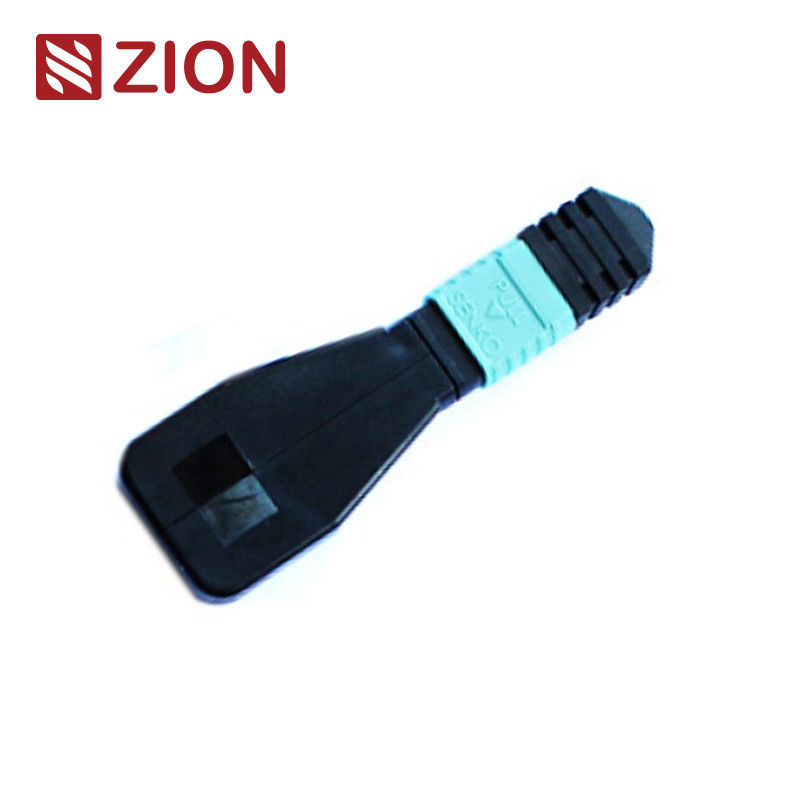

| ZCM1146HXA1 | ماژول / کابل 24F MPO OM3 فیبر نوری Loopback | |||||||
| حلقه MPO حاوی خط پرش حلقه عقب MPO در LOOPBACK است و هر دو انتهای فیبر را در یک اتصال دهنده MPO قرار می دهد تا به مسیر نور در همان کانکتور برسد.ظرفیت پرتاب و حساسیت دریافت دستگاه، به ویژه در ارتباطات شبکه 40/100G، می‌تواند پدیده‌های بالقوه مختلف را با سیگنال‌های برگشتی برای دستیابی به تست و ارزیابی مؤثر یک جزء یا رابط در شبکه فیبر مکان‌یابی کند. | ||||||||
| پیکربندی های زیادی از مدار فیبر نوری وجود دارد که می تواند کانکتور MPO 8 هسته ای، 12 هسته ای و 24 هسته ای و چندین پیکربندی فیبر فیبر را برای انطباق با پورت در آزمون در خود جای دهد. دارای رابط MPO – دستگاه های 40GBASE-SR4/CSR4 QSFP+.ماژول 12F MPO Fiber Loopback به تأیید و آزمایش فرستنده‌های گیرنده دارای رابط MPO - دستگاه‌های 40GBASESR4 QSFP+ یا 100GBASE-SR4 اجازه می‌دهد.ماژول Loopback Fiber 24F MPO امکان تأیید و آزمایش فرستنده‌های گیرنده دارای رابط MPO - دستگاه‌های 100GBASESR10 CXP/CFP را می‌دهد. | ||||||||
| ماژول های MPO Loopback سیگنال حلقه ای را برای آزمایش عملکردهای ارسال و دریافت ارائه می دهند.این به طور گسترده در محیط آزمایش به ویژه در شبکه های اپتیک موازی 40 و 100G استفاده می شود.Loopback ها برای پیوند دادن موقعیت های گیرنده (TX) و گیرنده (RX) رابط های فرستنده گیرنده MPO ساخته شده اند.حلقه‌های MPO می‌توانند تست IL بخش‌های شبکه‌های نوری را با اتصال آنها به ترانک‌های MPO/پچ لیدها تسهیل و سرعت بخشند. | ||||||||
| OMC خطی از مجموعه های فیبر نوری Loopback MPO را برای رایت و آزمایش اجزا و سیستم های شبکه MPO ارائه می دهد.این مجموعه‌های MPO Loopback برای آزمایش مؤثر قابلیت فرستنده و حساسیت گیرنده تجهیزات شبکه، به‌ویژه برای الزامات مخابرات و دیتاکام استفاده می‌شوند.آنها در یک محفظه فشرده برای بالاترین تراکم موجود برای این کاربردها بسته بندی شده اند. | ||||||||
استاندارد صنعتی اتصال دهنده ها:
| رابط | ارجاع | جزئیات مسکن | ||||||
| MPO تک حالت | IEC 61754-7 | SM APC: کانکتورهای سبز + بوت سیاه (Standard Loss MPO) SM APC: کانکتورهای زرد + بوت سیاه (MPO با اتلاف فوق العاده کم) |
||||||
| چند حالته MPO | IEC 61754-7 | رایانه شخصی OM1&OM2: کانکتورهای بژ + بوت سیاه (Standard Loss MPO) رایانه شخصی OM3&OM4: کانکتورهای آبی + بوت سیاه (MPO استاندارد و بسیار کم اتلاف) کامپیوتر OM3&OM4: کانکتورهای بنفش هدر + بوت سیاه (MPO از دست دادن استاندارد) |
||||||
| مطابق با استاندارد IEC IEC-61754-7؛IEC61755، Telcordia GR-1435-CORE، JIS C5982؛کابل کشی ساختاری مطابق با TIA-604-5 (FOCIS5) در TIA-568-C | ||||||||
| سازگار با کانال فیبر 10G | ||||||||
| 40G و 100G IEEE 802.3 |
جزئیات مواد
مشخصات نوری:
| مورد | پارامتر | |||||||
| نوع فیبر | چند حالته | |||||||
| قطر فیبر | 50/125um، 62.5/125um | |||||||
| از دست دادن درج | MM＜1.0dB | |||||||
| برگشت ضرر | MM＞25 دسی بل | |||||||
| تست درج-کشش | 500 بار، IL＜0.5dB | |||||||
| دمای عملیات | -40℃~ 80+℃ | |||||||
تست حلقه فیبر نوری:
| به طور معمول، تست حلقه بک تستی است که در آن سیگنالی از یک دستگاه ارتباطی ارسال می‌شود و به دستگاه باز می‌گردد تا مشخص شود که آیا به خوبی کار می‌کند یا به عنوان راهی برای عیب‌یابی یک گره معیوب در شبکه.در مورد تست حلقه بک فیبر نوری، از حلقه های نوری برای تایید قابلیت اطمینان عملیاتی دستگاه استفاده می شود.با استفاده از کابل حلقه بک فیبر نوری یا ماژول حلقه بک فیبر نوری برای انتقال داده، سیگنال ساطع شده توسط دستگاه از انتهای فرستنده (Tx) یک جزء فعال به انتهای گیرنده (Rx) همان قطعه بازمی گردد. |
کاربرد:
| وقتی صحبت از کاربرد عملی می شود، تست حلقه بک فیبر نوری اغلب برای بررسی فرستنده گیرنده فیبر نوری استفاده می شود.از آنجایی که فرستنده و گیرنده دارای دو پورت برای دریافت و ارسال سیگنال نور است، لازم است پورت ها را تست کنید تا ببینید آیا هنوز در حال کار هستند یا خیر.بنابراین، تست حلقه بک فیبر نوری راحت ترین راه برای تعمیر و نگهداری فرستنده گیرنده است.فرآیند تست با مسیریابی سیگنال لیزر از درگاه فرستنده به درگاه گیرنده است.سپس الگوی ارسالی با الگوی دریافتی مقایسه می شود تا مطمئن شود که یکسان هستند و خطا ندارند. | ||||||||
| با فرستنده های رابط 40G یا 100G MPO/MPO | ||||||||
| ماژول Loopback را می توان برای آزمایش قابلیت انتقال و حساسیت گیرنده تجهیزات شبکه فیبر نوری استفاده کرد. |
قوانین نامگذاری و اطلاعات تایید سفارش:
| رابط | کانال فیبر | |||||||
قطبیت (تراز کانال)
کدام یک را برای یک فرستنده گیرنده خاص انتخاب کنیم؟
| با توجه به ویژگی های مشترک فرستنده گیرنده و حلقه بک، هنگام انتخاب لوپ بک برای فرستنده گیرنده باید به نوع کانکتور، نوع پولیش و نوع کابل فکر کنیم.راهنمای انتخاب برخی از ماژول های فرستنده گیرنده که بیشتر مورد استفاده قرار می گیرند در جداول زیر خلاصه شده است. | ||||||||
| جدول 1: انتخاب های Loopback برای فرستنده گیرنده های 10G SFP+ |
| مدل | نوع رابط | نوع کابل | Loopback مناسب | |||||
| 10GBASE-USR | ال سی دوبلکس (کامپیوتر) | MMF | LC/UPC Duplex Multimode Fiber Loopback | |||||
| 10GBASE-SR | ال سی دوبلکس (UPC) | MMF | ||||||
| 10GBASE-LR | ال سی دوبلکس (UPC) | MMF | ||||||
| 10GBASE-ER | ال سی دوبلکس (UPC) | SMF | فیبر تک حالته دوبلکس LC/UPC Loopback |
|||||
| 10GBASE-ZR | ال سی دوبلکس (کامپیوتر) | SMF | ||||||
| جدول 2: انتخاب های Loopback برای فرستنده های 40G QSFP+ |
| مدل | نوع رابط | نوع کابل | Loopback مناسب | |||||
| 40GBASE-CSR4 | MTP/MPO (UPC) | MMF | فیبر چند حالته 8/12 فیبر MTP/UPC Loopback |
|||||
| 40GBASE-SR4 | MTP/MPO (UPC) | MMF | ||||||
| 40GBASE-PLRL4 | MTP/MPO (APC) | SMF | 8/12 Fibers MTP/APC Loopback فیبر تک حالته | |||||
| 40GBASE-PLR4 | MTP/MPO (APC) | SMF | ||||||
| 40GBASE-LR4 | ال سی دوبلکس (کامپیوتر) | SMF | فیبر تک حالته دوبلکس LC/UPC Loopback |
|||||
| 40GBASE-LR4L | ال سی دوبلکس (UPC) | SMF | ||||||
| 40GBASE-ER4 | ال سی دوبلکس (UPC) | SMF | ||||||
| 40GBASE-LX4 | ال سی دوبلکس (UPC) | MMF/SMF | LC/UPC دوبلکس چند حالته/تک | |||||
| جدول 3: انتخاب های Loopback برای فرستنده های 100G QSFP28 |
| مدل | نوع رابط | نوع کابل | Loopback مناسب | |||||
| 100GBASE-SR4 | MTP/MPO (UPC) | MMF | فیبر چند حالته 8/12 فیبر MTP/UPC Loopback |
|||||
| 100GBASE-PSM4 | MTP/MPO (APC) | SMF | 8/12 Fibers MTP/APC Loopback فیبر تک حالته | |||||
| 100GBASE-LR4 | ال سی دوبلکس (کامپیوتر) | SMF | فیبر تک حالته دوبلکس LC/UPC Loopback |
|||||
| جدول 4: انتخاب های Loopback برای گیرنده های CFP |
| مدل | نوع رابط | نوع کابل | Loopback مناسب | |||||
| 40GBASE-SR4 CFP | MTP/MPO (UPC) | MMF | فیبر چند حالته 8/12 فیبر MTP/UPC Loopback |
|||||
| 40GBASE-LR4 CFP | SC Duplex (UPC) | SMF | فیبر تک حالته دوبلکس SC/UPC Loopback |
|||||
| 40GBASE-FR CFP | SC Duplex (UPC) | SMF | ||||||
| 100GBASE-LR4 CFP | SC Duplex (PC/UPC) | SMF | ||||||
| 100GBASE-ER4 CFP | SC Duplex (PC/UPC) | SMF | ||||||
| 100GBASE-SR4 CFP | MPO/MTP (UPC) | MMF | فیبر 24 فیبر MTP/UPC چند حالته Loopback |
|||||
نتیجه
| این پست در مورد انتخاب های فیبر حلقه بک خاص برای برخی از رایج ترین فرستنده های فیبر نوری مورد استفاده قرار می گیرد.برای سایر ماژول‌های فرستنده گیرنده که در این پست به آنها اشاره نشده است، می‌توانیم با کسب اطلاعات در مورد نوع رابط، تماس فیزیکی و نوع کابل، نحوه انتخاب یک حلقه مناسب برای آن را نیز بدانیم. |
Loopback فیبر نوری Hot MPO Zion Communication
| کد صهیون | توضیحات صهیون | |||||||
| 7236013 | ZCM1111HXA1 | 8F MPO SM فیبر نوری Loopback Module /Cable | ||||||
| 7236014 | ZCM1121HXA1 | ماژول/کابل حلقه فیبر نوری 12F MPO SM | ||||||
| 7236015 | ZCM1141HXA1 | ماژول / کابل 24F MPO SM فیبر نوری Loopback | ||||||
| 7236016 | ZCM1116HXA1 | ماژول / کابل فیبر نوری 8F MPO OM3 Loopback | ||||||
| 7236017 | ZCM1126HXA1 | ماژول / کابل 12F MPO OM3 فیبر نوری Loopback | ||||||
| 7236018 | ZCM1146HXA1 | ماژول / کابل 24F MPO OM3 فیبر نوری Loopback | ||||||
| 7236019 | ZCM1117HXA1 | ماژول / کابل 8F MPO OM4 فیبر نوری Loopback | ||||||
| 7236020 | ZCM1127HXA1 | ماژول / کابل 12F MPO OM4 فیبر نوری Loopback | ||||||
| 7236021 | ZCM1147HXA1 | ماژول / کابل 24F MPO OM4 فیبر نوری Loopback | ||||||
| 7236022 | ZCM2111HXA1 | 8F MTP SM فیبر نوری Loopback Module /Cable | ||||||
| 7236023 | ZCM2121HXA1 | ماژول / کابل 12F MTP SM فیبر نوری Loopback | ||||||
| 7236024 | ZCM2141HXA1 | ماژول /کابل 24F MTP SM فیبر نوری Loopback | ||||||
| 7236025 | ZCM2116HXA1 | ماژول /کابل 8F MTP OM3 فیبر نوری Loopback | ||||||
| 7236026 | ZCM2126HXA1 | ماژول / کابل 12F MTP OM3 فیبر نوری Loopback | ||||||
| 7236027 | ZCM2146HXA1 | ماژول / کابل 24F MTP OM3 فیبر نوری Loopback | ||||||
| 7236028 | ZCM2117HXA1 | ماژول /کابل 8F MTP OM4 فیبر نوری Loopback | ||||||
| 7236029 | ZCM2127HXA1 | ماژول / کابل 12F MTP OM4 فیبر نوری Loopback | ||||||
| 7236030 | ZCM2147HXA1 | ماژول /کابل 24F MTP OM4 فیبر نوری Loopback | ||||||
بسته بندی
| این بسته کابل فیبر نوری که به راحتی گرفته می شود و به خوبی محافظت می شود توسط OMC به عنوان پیش فرض برچسب و علامت گذاری شده است. اندازه کارتن استاندارد: 34*22*15 سانتی متر.44*34*24 سانتی متر ;54*39*34 سانتی متر.اینکه کدام کارتن مورد استفاده قرار گیرد بستگی به تعداد کالا دارد.بسته بندی را می توان سفارشی کرد. | ||||||||
خدمات OEM/ODM برای شما
| 1. رنگ کابل، کلمه چاپ، مواد ژاکت کابل، رنگ رابط | ||||||||
| 2. برچسب OEM، حلقه شناسایی، برچسب کابل،جعبه، علائم حمل و نقل | ||||||||
| 3. سطح کیفیت مختلف. |
