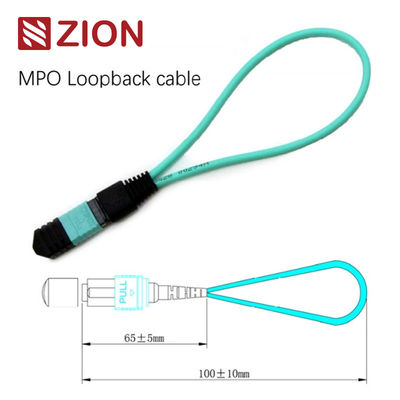

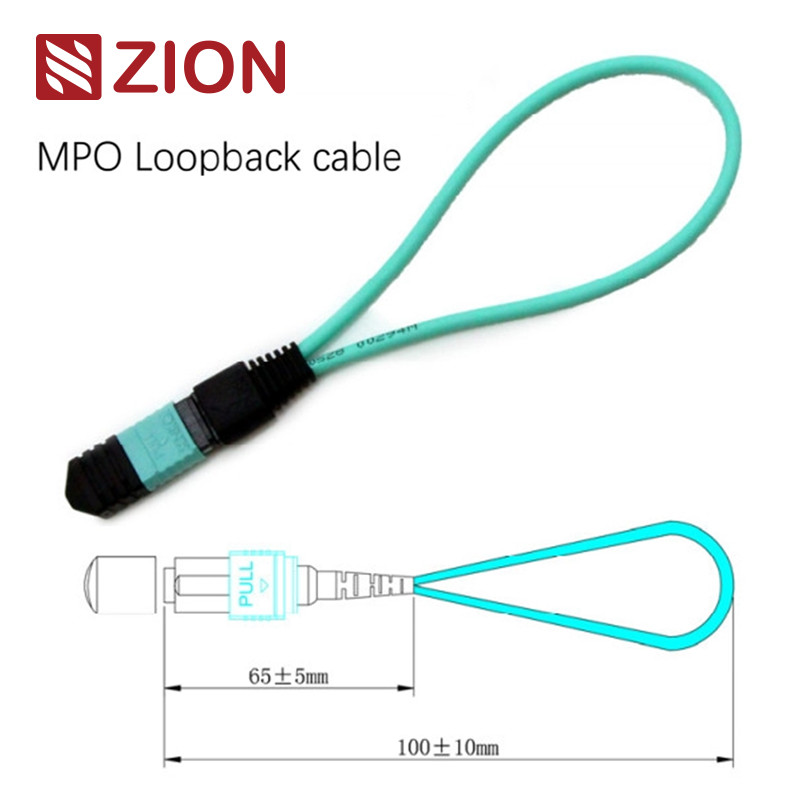

ماژول لوپ‌بک فیبر نوری 12 فیبر MPO OM3 برای تست شبکه 40/100G

حلقه باز MPO شامل پرش های فیبر MPO در یک پیکربندی حلقه باز است که هر دو سر فیبر را به یک کانکتور MPO متصل می کند تا یک مسیر نور مداوم در داخل همان کانکتور ایجاد شود.این اجازه می دهد تا آزمایش ظرفیت پرتاب دستگاه و حساسیت دریافت، به خصوص در ارتباطات شبکه 40/100G.این کمک می کند تا مشکلات مختلف بالقوه را پیدا کند و امکان آزمایش و ارزیابی موثر از اجزای فردی یا رابط های شبکه های فیبر را فراهم می کند..

در دسترس در چندین پیکربندی مدار فیبر نوری برای پذیرش کانکتورهای MPO 8 هسته ای ، 12 هسته ای و 24 هسته ای با پیکربندی های مختلف فیبر برای آزمایش جامع پورت.

ماژول های MPO Loopback سیگنال های حلقه ای را برای آزمایش عملکردهای ارسال و دریافت فراهم می کنند. آنها به طور گسترده ای در محیط های آزمایش، به ویژه در شبکه های 40G و 100G اپتیک موازی استفاده می شوند.Loopbacks طراحی شده اند تا موقعیت های گیرنده (TX) و گیرنده (RX) رابط های گیرنده MPO را به هم متصل کنند.حلقه های MPO آزمایش ضایعات ورودی (IL) بخش های شبکه نوری را با اتصال آنها به اجزای MPO و سیم های پچ آسان تر و سریع تر می کنند.

مرجع MPO در حالت تک:IEC 61754-7
خانه ی MPO تک حالت:SM APC: کانکتورهای سبز + کفش سیاه (Standard Loss MPO)
SM APC: کانکتورهای زرد + کفش سیاه (Super Low Loss MPO)

مرجع MPO Multimode:IEC 61754-7
محفظه چند حالت MPO:
OM1&OM2 PC: کانکتورهای بیژ + کفش سیاه (MPO با از دست دادن استاندارد)
OM3&OM4 PC: کانکتورهای آکو + کفش سیاه (Standard & Super Low Loss MPO)
OM3&OM4 PC: Heather Violet کانکتورها + کفش سیاه (Standard Loss MPO)

یک تست حلقه شامل ارسال یک سیگنال از یک دستگاه ارتباطی و حلقه آن به همان دستگاه برای تأیید عملکرد مناسب یا رفع مشکل گره های شبکه معیوب است.برای آزمایش حلقه فیبر نوری، حلقه های نوری قابلیت اطمینان عملکرد دستگاه ها را تأیید می کنند. با استفاده از کابل های حلقه یا ماژول های فیبر نوری،سیگنال منتشر شده توسط دستگاه از انتهای فرستنده (Tx) به انتهای گیرنده (Rx) همان قطعه متصل می شود..

کابل های 12F MPO-LC / SC / FC / ST برای 40G LR4 PSM ، 40GBASE-SR4 ، 40G QSFP + PLR4 و مراکز داده با تراکم بالا طراحی شده اند. برای برنامه های کاربردی مرکز داده با تراکم بالا 10/40/100G بهینه شده است.

تمام کانکتورهای OMC MPO از Senko / Nissin / Sumitomo تهیه می شوند. کابل های پیچ فیبر MPO مجموعه های کابل با چگالی بالا هستند که در سه زمینه اصلی مورد استفاده قرار می گیرند:

هنگام انتخاب یک حلقه برای یک گیرنده، نوع کانکتور، نوع پولیش و نوع کابل را در نظر بگیرید. جداول زیر راهنمایی انتخاب برای ماژول های گیرنده رایج استفاده می شود.

این راهنما انتخاب های خاص فیبر لوپ بک را برای فرستنده های فیبر نوری رایج مورد استفاده قرار می دهد.حلقه های مناسب را می توان با درک نوع رابط انتخاب کرد، تماس فیزیکی و نوع کابل.

Zion Communication طیف گسترده ای از راه حل های MPO Fiber Optic Loopback را ارائه می دهد:

این کابل های فیبر نوری در بسته بندی آسان و محافظت شده با برچسب و علامت OMC به عنوان استاندارد بسته بندی می شوند. اندازه های کارتن موجود شامل 34 × 22 × 15 سانتی متر، 44 × 34 × 24 سانتی متر و 54 × 39 × 34 سانتی متر است.انتخاب کارتن بستگی به مقدار سفارش داردگزینه های بسته بندی سفارشی در دسترس هستند.

خدمات سفارشی سازی در دسترس از جمله:
