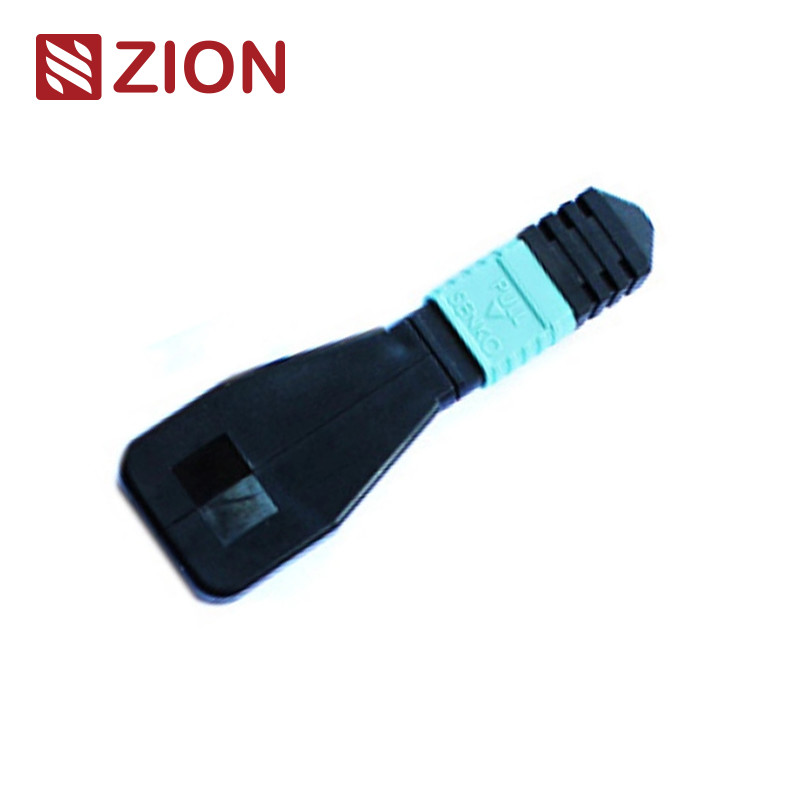

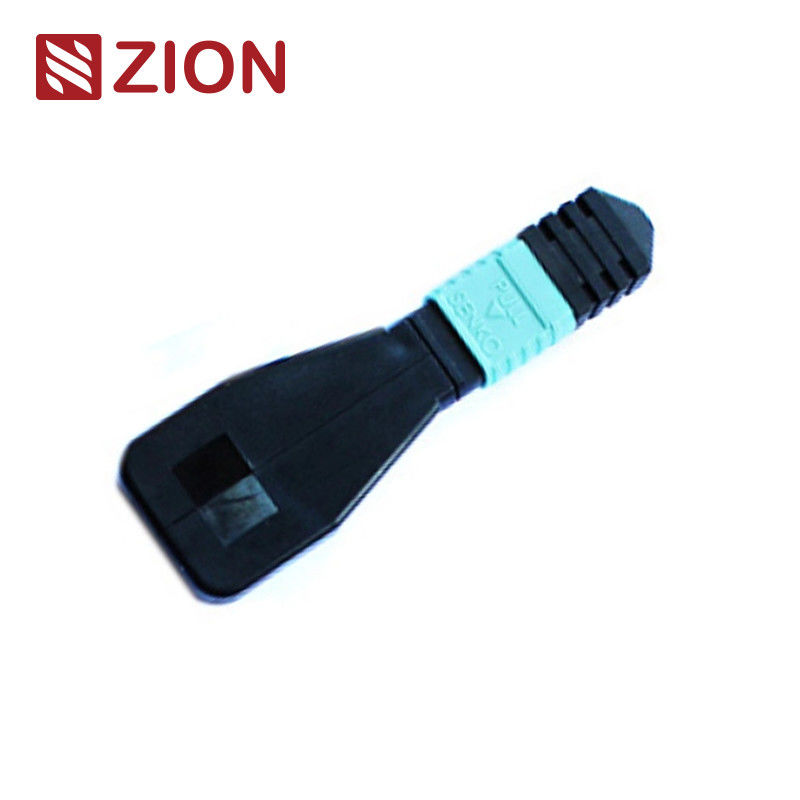

ماژول / کابل لوپبک فیبر نوری MPO OM3 با 8 فیبر
اطلاعات محصول Zion
کد Zion: ZCM1116HXA1
توضیحات Zion: ماژول / کابل لوپبک فیبر نوری MPO OM3 با 8 فیبر
لوپبک MPO شامل خطوط جامپر حلقه پشتی MPO در پیکربندی LOOPBACK است که هر دو انتهای فیبر به یک کانکتور MPO ختم میشوند تا یک مسیر نور کامل را در داخل همان کانکتور ایجاد کنند. این امر امکان آزمایش ظرفیت راهاندازی دستگاه و حساسیت دریافت را فراهم میکند، بهویژه در ارتباطات شبکه 40/100G. با بازگرداندن سیگنالها، پدیدههای بالقوه مختلفی را میتوان شناسایی کرد و امکان آزمایش و ارزیابی مؤثر اجزای جداگانه یا رابطها را در شبکههای فیبر نوری فراهم میکند.
لوپبکهای فیبر نوری در پیکربندیهای متعددی موجود هستند که کانکتورهای MPO 8 هستهای، 12 هستهای و 24 هستهای را با پیکربندیهای مختلف فیبر برای انطباق با الزامات مختلف پورت تست در خود جای میدهند. ماژول لوپبک فیبر MPO 8F فرستندهها و گیرندههایی را که دارای رابطهای MPO هستند، بهویژه دستگاههای 40GBASE-SR4/CSR4 QSFP+، تأیید و آزمایش میکند.
ماژولهای لوپبک MPO سیگنالهای حلقهای را برای آزمایش عملکردهای انتقال و دریافت ارائه میدهند. آنها بهطور گسترده در محیطهای آزمایش، بهویژه در شبکههای 40G و 100G نوری موازی استفاده میشوند. لوپبکها برای اتصال موقعیتهای فرستنده (TX) و گیرنده (RX) رابطهای فرستنده و گیرنده MPO طراحی شدهاند. لوپبکهای MPO آزمایش افت درج (IL) بخشهای شبکه نوری را هنگام اتصال به تنه MPO و کابلهای پچ تسهیل و تسریع میکنند.
استانداردهای صنعتی کانکتور
مرجع تکحالته MPO: IEC 61754-7
جزئیات محفظه تکحالته MPO: SM APC: کانکتورهای سبز + بوت مشکی (MPO با افت استاندارد)
SM APC: کانکتورهای زرد + بوت مشکی (MPO با افت فوقالعاده کم)
مرجع چندحالته MPO: IEC 61754-7
جزئیات محفظه چندحالته MPO: OM1 & OM2 PC: کانکتورهای بژ + بوت مشکی (MPO با افت استاندارد)
OM3 & OM4 PC: کانکتورهای آبی + بوت مشکی (MPO با افت استاندارد و فوقالعاده کم)
OM3 & OM4 PC: کانکتورهای بنفش اَبرَنگی + بوت مشکی (افت استاندارد MPO)
- مطابق با استاندارد IEC IEC-61754-7; IEC61755، Telcordia GR-1435-CORE، JIS C5982; TIA-604-5(FOCIS5) مطابق با کابلکشی ساختاریافته طبق TIA-568-C
- 10G Fiber Channel Compliant
- 40G و 100G IEEE 802.3 compliant
مشخصات نوری
| نوع فیبر |
چندحالته |
| قطر فیبر |
50/125um, 62.5/125um |
| افت درج |
MM < 1.0dB |
| افت بازگشت |
MM > 25dB |
| آزمایش درج-کشش |
500 بار، IL < 0.5dB |
| دمای عملیاتی |
-40℃ تا +80℃ |
آزمایش لوپبک فیبر نوری
آزمایش لوپبک شامل ارسال سیگنال از یک دستگاه ارتباطی و بازگرداندن آن به همان دستگاه برای تأیید عملکرد صحیح یا عیبیابی گرههای شبکه معیوب است. برای آزمایش لوپبک فیبر نوری، لوپبکهای نوری قابلیت اطمینان عملیاتی دستگاهها را تأیید میکنند. با استفاده از کابلها یا ماژولهای لوپبک فیبر نوری برای انتقال داده، سیگنال ساطع شده توسط دستگاه از انتهای انتقال (Tx) یک مؤلفه فعال به انتهای دریافت (Rx) همان مؤلفه حلقه میشود.
برنامهها
کابلهای مهار مستقیم 12F MPO-LC/SC/FC/ST برای برنامههای 40G LR4 PSM، 40GBASE-SR4، 40G QSFP+ PLR4 و برنامههای مرکز داده با چگالی بالا طراحی شدهاند. اینها برای محیطهای مرکز داده با چگالی بالا 10/40/100G بهینه شدهاند.
تمام کانکتورهای OMC MPO از Senko/Nissin/Sumitomo تهیه میشوند. کابلهای پچ فیبر MPO مجموعههای کابلی با چگالی بالا هستند که در سه ناحیه اصلی استفاده میشوند:
- برنامههای مرکز داده با محیطهای با چگالی بالا
- نصب فیبر به ساختمان
- برنامههای اتصال داخلی در تجهیزات فیبر
قوانین نامگذاری و تأیید سفارش
قطبیت (تراز کانال)
راهنمای انتخاب فرستنده و گیرنده
هنگام انتخاب یک لوپبک برای فرستندهها و گیرندههای خاص، نوع کانکتور، نوع پولیش و سازگاری نوع کابل را در نظر بگیرید. جداول زیر راهنمایی انتخاب را برای ماژولهای فرستنده و گیرنده که معمولاً استفاده میشوند، ارائه میدهند.
نتیجهگیری
این راهنما در مورد انتخابهای خاص لوپبک فیبر برای فرستندهها و گیرندههای فیبر نوری که معمولاً استفاده میشوند، بحث میکند. برای ماژولهای فرستنده و گیرندهای که بهطور خاص ذکر نشدهاند، لوپبکهای مناسب را میتوان با درک نوع رابط، الزامات تماس فیزیکی و مشخصات نوع کابل آنها انتخاب کرد.
محصولات لوپبک فیبر نوری MPO Hot Zion Communication
7236013 ZCM1111HXA: ماژول / کابل لوپبک فیبر نوری MPO SM با 8 فیبر
7236014 ZCM1121HXA: ماژول / کابل لوپبک فیبر نوری MPO SM با 12 فیبر
7236015 ZCM1141HXA: ماژول / کابل لوپبک فیبر نوری MPO SM با 24 فیبر
7236016 ZCM1116HXA: ماژول / کابل لوپبک فیبر نوری MPO OM3 با 8 فیبر
7236017 ZCM1126HXA: ماژول / کابل لوپبک فیبر نوری MPO OM3 با 12 فیبر
7236018 ZCM1146HXA: ماژول / کابل لوپبک فیبر نوری MPO OM3 با 24 فیبر
7236019 ZCM1117HXA: ماژول / کابل لوپبک فیبر نوری MPO OM4 با 8 فیبر
7236020 ZCM1127HXA: ماژول / کابل لوپبک فیبر نوری MPO OM4 با 12 فیبر
7236021 ZCM1147HXA: ماژول / کابل لوپبک فیبر نوری MPO OM4 با 24 فیبر
7236022 ZCM2111HXA: ماژول / کابل لوپبک فیبر نوری MTP SM با 8 فیبر
7236023 ZCM2121HXA: ماژول / کابل لوپبک فیبر نوری MTP SM با 12 فیبر
7236024 ZCM2141HXA: ماژول / کابل لوپبک فیبر نوری MTP SM با 24 فیبر
7236025 ZCM2116HXA: ماژول / کابل لوپبک فیبر نوری MTP OM3 با 8 فیبر
7236026 ZCM2126HXA: ماژول / کابل لوپبک فیبر نوری MTP OM3 با 12 فیبر
7236027 ZCM2146HXA: ماژول / کابل لوپبک فیبر نوری MTP OM3 با 24 فیبر
7236028 ZCM2117HXA: ماژول / کابل لوپبک فیبر نوری MTP OM4 با 8 فیبر
7236029 ZCM2127HXA: ماژول / کابل لوپبک فیبر نوری MTP OM4 با 12 فیبر
7236030 ZCM2147HXA: ماژول / کابل لوپبک فیبر نوری MTP OM4 با 24 فیبر
بستهبندی
این کابلهای فیبر نوری در بستهبندیهای آسان برای حمل، محافظتشده و با برچسب و علامتگذاری شده توسط OMC بهصورت استاندارد بستهبندی میشوند. اندازههای کارتن استاندارد شامل 34×22×15 سانتیمتر، 44×34×24 سانتیمتر و 54×39×34 سانتیمتر است. کارتن خاص مورد استفاده به مقدار کالاهای سفارش داده شده بستگی دارد. گزینههای بستهبندی سفارشی در دسترس هستند.
خدمات OEM/ODM
گزینههای سفارشیسازی شامل موارد زیر است:
- رنگ کابل، متن چاپ، جنس روکش کابل، رنگ کانکتور
- برچسب OEM، حلقه شناسایی، برچسبهای کابل، جعبهها، علائم حمل و نقل
- سطوح کیفیت مختلف برای پاسخگویی به الزامات خاص
