خانه > محصولات> MPO MTP> 24 فیبر MPO ماژول Loopback فیبر نوری تک حالت برای آزمایش شبکه 40/100G

24 فیبر MPO ماژول Loopback فیبر نوری تک حالت برای آزمایش شبکه 40/100G

24 Fibers MPO Singlemode Fiber Optic Loopback Module for 40/100G Network Testing
24 Fibers MPO Singlemode Fiber Optic Loopback Module for 40/100G Network Testing
اطلاعات پایه
محل منبع: چین
نام تجاری: HELLOSIGNAL® OR OEM
مقدار حداقل تعداد سفارش: 50 عدد
جزئیات بسته بندی: 10 کامپیوتر / کیسه پلاستیکی
زمان تحویل: به طور معمول 25 روز پس از دریافت سپرده.
شرایط پرداخت: T/T
قابلیت ارائه: بدون محدودیت
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
قطر فیبر: 9/125 ماه از دست دادن درج: SM(G657A1)＜1.0dB
ضرر برگشتی: SM＞50dB تست درج-کشش: 500 برابر، IL~0.5dB
دمای عملیاتی (℃): -40℃~ +80℃
برجسته کردن:

ماژول 24 Fibers MPO Loopback,کابل فیبر نوری Loopback تک حالته,40/100G تست شبکه MPO Loopback Assembly

,

Singlemode Fiber Optic Loopback Cable

,

40/100G Network Testing MPO Loopback Assembly

توضیحات محصول

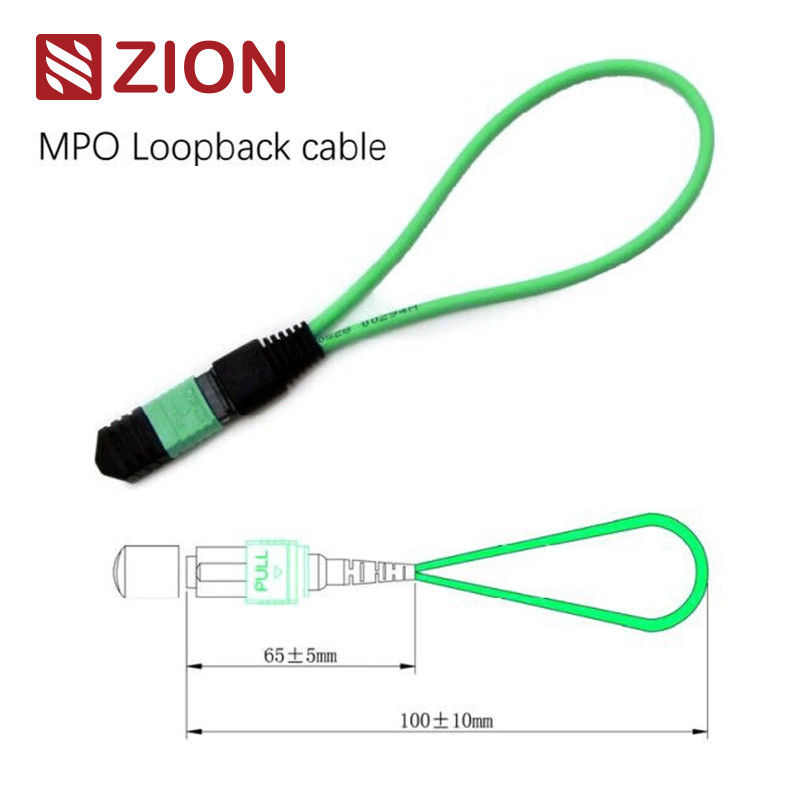

ماژول/کابل لوپ‌بک فیبر نوری سینگل‌مود 24 فیبر MPO
کد و توضیحات Zion
کد Zion: ZCM1141HXA1
توضیحات Zion: ماژول/کابل لوپ‌بک فیبر نوری 24F MPO SM
24 فیبر MPO ماژول Loopback فیبر نوری تک حالت برای آزمایش شبکه 40/100G 0

لوپ‌بک MPO شامل خطوط جامپر حلقه پشتی MPO در پیکربندی LOOPBACK است که هر دو انتهای فیبر را به یک کانکتور MPO متصل می‌کند تا یک مسیر نور کامل را در داخل همان کانکتور ایجاد کند. این امر امکان آزمایش ظرفیت راه‌اندازی دستگاه و حساسیت دریافت را فراهم می‌کند، به‌ویژه در ارتباطات شبکه 40/100G. با بازگرداندن سیگنال‌ها، به شناسایی مسائل بالقوه مختلف کمک می‌کند و آزمایش و ارزیابی مؤثر اجزا یا رابط‌های جداگانه در شبکه‌های فیبر را تسهیل می‌کند.

این ماژول‌های لوپ‌بک که در پیکربندی‌های متعددی موجود هستند، کانکتورهای MPO 8 هسته‌ای، 12 هسته‌ای و 24 هسته‌ای را با پیکربندی‌های فیبر مختلف برای انطباق با الزامات پورت‌های آزمایشی مختلف در خود جای می‌دهند.

کاربردهای پیکربندی
  • ماژول لوپ‌بک فیبر MPO 8F: فرستنده‌ها و گیرنده‌هایی را با رابط MPO - دستگاه‌های 40GBASE-SR4/CSR4 QSFP+ تأیید و آزمایش می‌کند
  • ماژول لوپ‌بک فیبر MPO 12F: فرستنده‌ها و گیرنده‌هایی را با رابط MPO - دستگاه‌های 40GBASE-SR4 QSFP+ یا 100GBASE-SR4 تأیید و آزمایش می‌کند
  • ماژول لوپ‌بک فیبر MPO 24F: فرستنده‌ها و گیرنده‌هایی را با رابط MPO - دستگاه‌های 100GBASE-SR10 CXP/CFP تأیید و آزمایش می‌کند
عملکرد تست

ماژول‌های لوپ‌بک MPO یک سیگنال حلقه‌ای برای آزمایش عملکردهای ارسال و دریافت ارائه می‌دهند. آنها به‌طور گسترده در محیط‌های آزمایش، به‌ویژه در شبکه‌های 40G و 100G نوری موازی استفاده می‌شوند. لوپ‌بک‌ها برای اتصال موقعیت‌های فرستنده (TX) و گیرنده (RX) رابط‌های فرستنده و گیرنده MPO طراحی شده‌اند. لوپ‌بک‌های MPO آزمایش IL بخش‌های شبکه نوری را با اتصال آنها به تنه MPO و کابل‌های پچ تسهیل و تسریع می‌کنند.

OMC یک خط جامع از مجموعه‌های لوپ‌بک فیبر نوری MPO را برای سوختن و آزمایش اجزا و سیستم‌های شبکه MPO ارائه می‌دهد. این مجموعه‌ها به‌طور مؤثر قابلیت فرستنده و حساسیت گیرنده تجهیزات شبکه را آزمایش می‌کنند و الزامات مخابراتی و داده‌ای را برآورده می‌کنند. آنها در محفظه فشرده برای حداکثر تراکم در این برنامه‌ها بسته‌بندی شده‌اند.

استانداردهای صنعتی کانکتور
مرجع سینگل‌مود MPO: IEC 61754-7
محفظه سینگل‌مود MPO: SM APC: کانکتورهای سبز + بوت مشکی (MPO با تلفات استاندارد)
SM APC: کانکتورهای زرد + بوت مشکی (MPO با تلفات فوق‌العاده کم)
مرجع مالتی‌مود MPO: IEC 61754-7
  • با استاندارد IEC IEC-61754-7 مطابقت دارد. IEC61755، Telcordia GR-1435-CORE، JIS C5982؛ مطابق با TIA-604-5(FOCIS5) کابل‌کشی ساختاری مطابق با TIA-568-C
  • مطابق با 10G Fiber Channel
  • مطابق با 40G و 100G IEEE 802.3
24 فیبر MPO ماژول Loopback فیبر نوری تک حالت برای آزمایش شبکه 40/100G 1
مشخصات نوری
پارامتر مشخصات
نوع فیبر سینگل‌مود
قطر فیبر 9/125um
تلفات درج SM(G657A1)＜1.0dB
تلفات بازگشتی SM＞50dB
آزمایش درج-بیرون کشیدن 500 بار، IL＜0.5dB
دمای عملیاتی -40℃~ +80℃
تست لوپ‌بک فیبر نوری

یک تست لوپ‌بک سیگنالی را از یک دستگاه ارتباطی ارسال می‌کند و آن را به همان دستگاه برمی‌گرداند تا عملکرد صحیح را تأیید یا گره‌های شبکه معیوب را عیب‌یابی کند. لوپ‌بک‌های نوری قابلیت اطمینان عملیاتی دستگاه‌ها را با مسیریابی سیگنال ساطع شده از انتهای ارسال (Tx) یک مؤلفه فعال به انتهای دریافت (Rx) همان مؤلفه با استفاده از کابل‌ها یا ماژول‌های لوپ‌بک فیبر نوری تأیید می‌کنند.

برنامه‌ها

تست لوپ‌بک فیبر نوری معمولاً برای بررسی فرستنده‌ها و گیرنده‌های فیبر نوری استفاده می‌شود. از آنجایی که فرستنده‌ها و گیرنده‌ها دارای پورت‌های جداگانه برای دریافت و ارسال سیگنال‌های نوری هستند، آزمایش این پورت‌ها برای نگهداری ضروری است. فرآیند آزمایش سیگنال لیزر را از پورت فرستنده به پورت گیرنده هدایت می‌کند، سپس الگوهای ارسالی و دریافتی را مقایسه می‌کند تا اطمینان حاصل شود که یکسان و بدون خطا هستند.

  • هم‌مکان با فرستنده‌ها و گیرنده‌های رابط 40G یا 100G MPO/MPO
  • برای آزمایش قابلیت انتقال و حساسیت گیرنده تجهیزات شبکه فیبر نوری استفاده می‌شود
24 فیبر MPO ماژول Loopback فیبر نوری تک حالت برای آزمایش شبکه 40/100G 2
قوانین نام‌گذاری و تأیید سفارش
24 فیبر MPO ماژول Loopback فیبر نوری تک حالت برای آزمایش شبکه 40/100G 3
کانکتور و Fiber Channel
24 فیبر MPO ماژول Loopback فیبر نوری تک حالت برای آزمایش شبکه 40/100G 4
قطبیت (تراز کانال)
24 فیبر MPO ماژول Loopback فیبر نوری تک حالت برای آزمایش شبکه 40/100G 5
راهنمای انتخاب فرستنده و گیرنده

هنگام انتخاب یک لوپ‌بک برای یک فرستنده و گیرنده خاص، نوع کانکتور، نوع پولیش و نوع کابل را در نظر بگیرید. راهنمای انتخاب برای ماژول‌های فرستنده و گیرنده که معمولاً استفاده می‌شوند در زیر خلاصه شده است.

24 فیبر MPO ماژول Loopback فیبر نوری تک حالت برای آزمایش شبکه 40/100G 6 24 فیبر MPO ماژول Loopback فیبر نوری تک حالت برای آزمایش شبکه 40/100G 7
محصولات لوپ‌بک فیبر نوری MPO داغ Zion Communication
کد محصول توضیحات
7236013 ZCM1111HXA ماژول/کابل لوپ‌بک فیبر نوری MPO SM 8F
7236014 ZCM1121HXA ماژول/کابل لوپ‌بک فیبر نوری MPO SM 12F
7236015 ZCM1141HXA ماژول/کابل لوپ‌بک فیبر نوری MPO SM 24F
7236016 ZCM1116HXA ماژول/کابل لوپ‌بک فیبر نوری MPO OM3 8F
7236017 ZCM1126HXA ماژول/کابل لوپ‌بک فیبر نوری MPO OM3 12F
7236018 ZCM1146HXA ماژول/کابل لوپ‌بک فیبر نوری MPO OM3 24F
7236019 ZCM1117HXA ماژول/کابل لوپ‌بک فیبر نوری MPO OM4 8F
7236020 ZCM1127HXA ماژول/کابل لوپ‌بک فیبر نوری MPO OM4 12F
7236021 ZCM1147HXA ماژول/کابل لوپ‌بک فیبر نوری MPO OM4 24F
7236022 ZCM2111HXA ماژول/کابل لوپ‌بک فیبر نوری MTP SM 8F
7236023 ZCM2121HXA ماژول/کابل لوپ‌بک فیبر نوری MTP SM 12F
7236024 ZCM2141HXA ماژول/کابل لوپ‌بک فیبر نوری MTP SM 24F
7236025 ZCM2116HXA ماژول/کابل لوپ‌بک فیبر نوری MTP OM3 8F
7236026 ZCM2126HXA ماژول/کابل لوپ‌بک فیبر نوری MTP OM3 12F
7236027 ZCM2146HXA ماژول/کابل لوپ‌بک فیبر نوری MTP OM3 24F
7236028 ZCM2117HXA ماژول/کابل لوپ‌بک فیبر نوری MTP OM4 8F
7236029 ZCM2127HXA ماژول/کابل لوپ‌بک فیبر نوری MTP OM4 12F
7236030 ZCM2147HXA ماژول/کابل لوپ‌بک فیبر نوری MTP OM4 24F
بسته‌بندی

این کابل‌های فیبر نوری دارای بسته‌بندی آسان، محافظت‌شده و با برچسب و علامت‌گذاری شده توسط OMC به عنوان استاندارد هستند. اندازه‌های کارتن موجود شامل 34×22×15 سانتی‌متر، 44×34×24 سانتی‌متر و 54×39×34 سانتی‌متر است. انتخاب کارتن به مقدار سفارش بستگی دارد. گزینه‌های بسته‌بندی سفارشی موجود است.

24 فیبر MPO ماژول Loopback فیبر نوری تک حالت برای آزمایش شبکه 40/100G 8
خدمات OEM/ODM
  • رنگ کابل، متن چاپ، جنس روکش کابل، سفارشی‌سازی رنگ کانکتور
  • برچسب OEM، حلقه شناسایی، برچسب کابل، جعبه‌ها، علائم حمل و نقل
  • سطوح کیفیت مختلف موجود است
24 فیبر MPO ماژول Loopback فیبر نوری تک حالت برای آزمایش شبکه 40/100G 9
