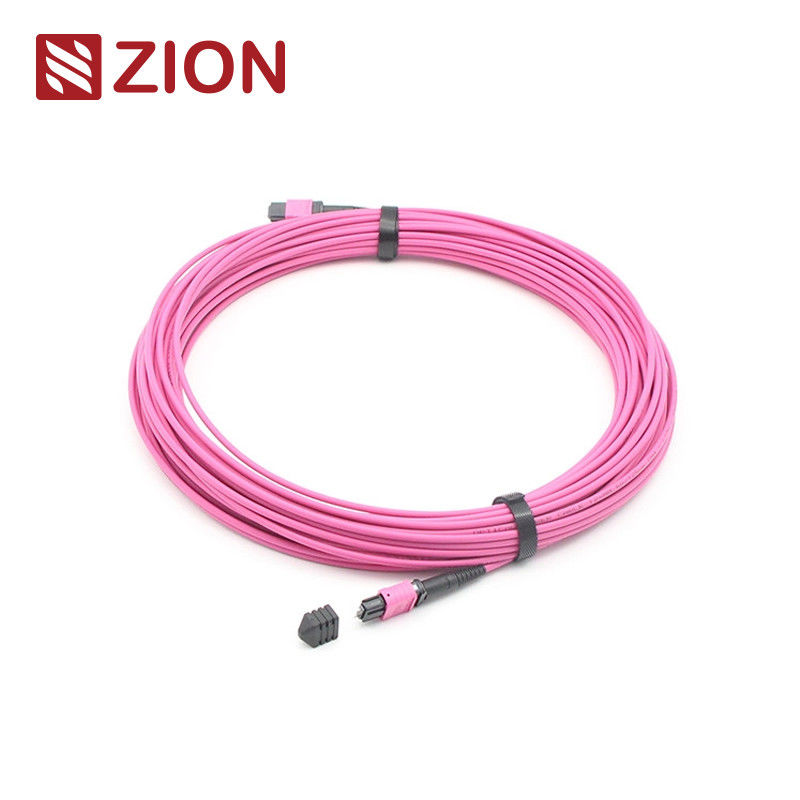

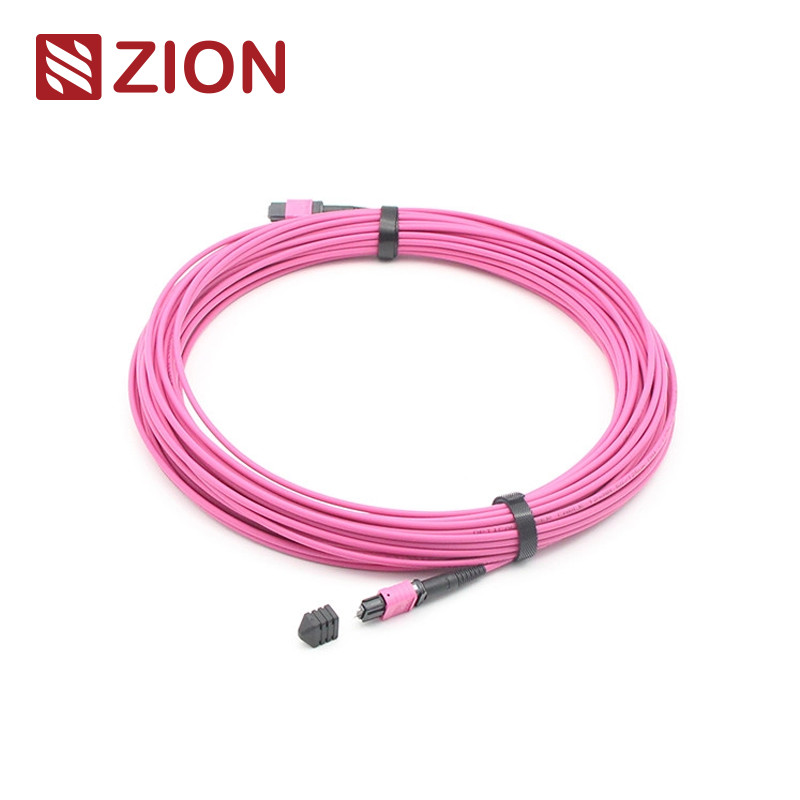

MTP زنانه به MTP زنانه OM4 3.0mm LSZH 12 فیبر MTP Patch Cord Custom Meters
کد و توصیف زایون
کد صیون: ZCM2128HMA1X
صیون توصیف: MTP زنانه به MTP زنانه OM4 3.0mm LSZH 12 فیبر MTP Patch Cord Custom Meters
کانکتور MPO یک نوع کانکتور فیبر است. MPO (Multi-Fiber Push On) یک نوع کانکتور فیبر چند هسته ای است.سیستم پیش اتصال فیبر با چگالی بالا MPO در حال حاضر عمدتاً در محیط های چگالی بالای مراکز داده استفاده می شود، کاربرد فیبر نوری در ساختمان و برنامه های اتصال داخلی در داخل تجهیزات گیرنده نوری مانند دستگاه نوری، 40G، 100G، QSFP +.
انواع کانکتورهای MTP بر اساس مقررات IEC 61754-7 متمایز می شوند: شماره های هسته (شماره آرایه) ، سر مرد (مرد، زن) ، قطب (PC یا APC).
MTP-MTP 3.0mm LSZH Fiber Patch Cord. کابل Fiber Patch Cord MTP با کانکتور MTP در هر دو سر به پایان می رسد. MTP Fiber Patch Cord ماژول های MTP را به عنوان یک پیوند دائمی به هم متصل می کند.فايبر پاتچ كابل در دسترس هستند با 12، 24، 48،60،7296،144fibers. پشتیبانی از سرعت تا 10/40/100Gbps راه حل های مرکز داده. آنها به طور معمول برای اتصال بین خود کاست ها، پانل ها یا فن های MTP مقاوم پذیرفته می شوند،و تسهیل گسترش سریع کابل های ستون فقرات با چگالی بالا در مراکز داده و سایر محیط های فیبر بالاعلاوه بر این، MTP همچنین انعطاف پذیری و راحتی زیادی را فراهم می کند هنگامی که شما باید سبک کانکتور را در پانل های پچ تغییر دهید.فقط نصب یک کاست جدید با سبک کانکتور جدید در سمت crossconnect پنل پچ.
سیم پیچ فیبر 12F MTP-MTP برای اتصال مستقیم 40G QSFP + SR4 ، 40G QSFP + CSR4 و 100G QSFP28 SR4 و مرکز داده با تراکم بالا طراحی شده است.
کانکتورها ۰ استاندارد صنعتی
MPO حالت تکمرجع:EIA/TIA-604-5
MPO حالت تکجزئیات مسکن:SM APC: کانکتورهای سبز + کفش سیاه (MTP از دست دادن استاندارد)
SM APC: کانکتورهای زرد + کفش سیاه (MTP با زیان بسیار کم)
MPO Multimodeمرجع:EIA/TIA-604-5
MPO Multimodeجزئیات مسکن:OM1&OM2 PC: کانکتورهای بیژ + کفش سیاه (Standard Loss MTP)
OM3&OM4 PC: اتصال آکو + کفش سیاه (Standard&Super low loss MTP)
OM3&OM4 PC: Heather Violet کانکتورهای + بوت سیاه (استانداردی از دست دادن MTP)
- مطابق با استاندارد IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) مطابق با کابل های ساختاری در هر TIA-568-C
- مطابقت با کانال فیبر 10G
- 40G و 100G IEEE 802.3
مشخصات نوری
از دست دادن ورودی (MPO) ((IEC 61300-3-34)حالت تک (APC)8 درجه پولیش شده):ضایعات استاندارد:≤0.75dB ((حداکثر) ، ≤0.50dB ((معمول) ؛ از دست دادن بسیار کم:≤0.35dB ((حداکثر) ، ≤0.20dB ((معمول)
ضایعات ورودی (MPO) (IEC 61300-3-34)چند حالت (PC)پولیش صاف):ضایعات استاندارد:≤0.6dB ((حداکثر) ، ≤0.50 ((معمول) ؛ از دست دادن بسیار کم:≤0.35dB ((حداکثر) ، ≤0.20dB ((معمول)
از دست دادن ورودی ((LC/SC/FC/ST)) ((IEC 61300-3-6)حالت تک (APC 8 درجه پولیش):≤0.3dB
از دست دادن ورودی ((LC/SC/FC/ST)) ((IEC 61300-3-6)چند حالت (PC flat polish):≤0.3dB
ضایعات بازده (MPO)حالت تک (APC)8 درجه پولیش شده):≥60dB(8درجه پوليش)
ضایعات بازده (MPO)چند حالت (PC)پولیش صاف):≥25dB
ضایعات بازده ((LC/SC/FC/ST):APC≥60dB؛ UPC≥50dB
ضایعات بازده ((LC/SC/FC/ST):≥35dB
دوام:<0.3dB تغییر معمولی (200 جفت گیری)
قابل تعویض: ≤0.2dB
آزمون ورودی-کشیدگی: 500 برابر، IL<0.5دبي
مقاومت کششی:>70N
زمان وصل:>600
دمای کارحالت تک (APC):-40°C تا +85°C
ویژگی ها
- از دست دادن ورودی کم، از دست دادن بازگشت بالا
- اتصال چند فايبر مبتنی بر MT، 4،8قطعات پایانی و مجموعه ای از کانکتورهای فیبر 12 و 24
- راه حل اقتصادی برای اتمام انبوه فیبر
- طراحی شده برای کاربردهای SM و MM با ازای کم و ازای استاندارد
- گزینه های کابلی گرد، کابلی بیضی و نوار برهنه در دسترس است
- محفظه های کد شده رنگی برای تمایز نوع فیبر، نوع پولیش و/یا نوع کانکتور
- خوب در تکرار و قابل تعویض
درخواست
12F MPO- LC / SC / FC / ST کابل های کمربند مستقیم طراحی شده برای 40G LR4 PSM ، 40GBASE-SR4 ، 40G QSFP + PLR4 و مرکز داده های با تراکم بالا. برای برنامه های کاربردی مرکز داده های با تراکم بالا 10/40/100G بهینه شده است.
تمام کانکتورهای MPO OMC از Senko / Nissin / Sumitomo هستند. کانکتور های MPO فیبر پیچ یک نوع مجموعه کابل با چگالی بالا است که به طور کلی در سه زمینه مورد استفاده قرار می گیرد.
- برنامه مرکز داده با محیط با چگالی بالا
- فايبر نوري به ساختمان
- کاربرد کانکتور داخلی در تجهیزات فیبر
قوانین نامگذاری و اطلاعات تایید سفارش:
برای Senko MTP، Tab Pull را فشار دهید.
نقشه کابل MTP-MTP 12F.
| طول کلی ((L)) ((m)) |
طول تحمل ((cm) |
0
| +5/-0 |
|
1
| +10/-0 |
|
10
| +15/-0 |
|
40
| ️+0.5٪ x L/-0 |
|
سه روش اتصال به حفظ قطب پذیری مناسب MTP کمک می کند
1قطبي بودن يه ارتباط
قطب پذیری کابل های MTP از یک طراحی کلید بالا، کلید پایین استفاده می کنند. بنابراین، همانطور که در شکل زیر نشان داده شده است، موقعیت 1 از یک
بنابراین وقتی که ما از کابل قطبی A برای اتصال استفاده می کنیم،ما باید از کابل های پیچ دوگانه A-B در یک انتهای و کابل های پیچ دوگانه AA در انتهای دیگر استفاده کنیماز آنجایی که در این پیوند، Rx1 باید به Tx1 متصل شود. اگر ما از کابل پیچ A-A استفاده نکنیم، با توجه به اصل طراحی قطب A کابل MTP، فیبر 1 ممکن است به فیبر 1 انتقال دهد،یعنی Rx1 می تواند به Rx1 انتقال دهدکه ممکن است باعث خطا شود.
2. اتصال قطبي B
کابل های MTP قطبی B از یک طراحی کلیدی استفاده می کنند. بنابراین، همانطور که در شکل زیر نشان داده شده است، موقعیت 1 یک کانکتور با موقعیت 12 کانکتور دیگر مطابقت دارد. بنابراین،وقتی که ما از کابل قطبی B MTP برای اتصال استفاده می کنیماز آنجایی که طراحی کلید به کلید کمک می کند تا قطب را تغییر دهد، که باعث می شود فیبر 1 به فیبر 12 منتقل شود، یعنی Rx1 به Tx1 انتقال می دهد.
3. اتصال قطبي C
مانند کابل های قطبی A MTP، کابل های قطبی C MTP نیز از یک طراحی کلید بالا، کلید پایین استفاده می کنند.که باعث می شود موقعیت 1 از یک کانکتور مطابقت دارد با موقعیت 2 از
به عنوان نشان داده شده در شکل زیر، زمانی که ما استفاده می کنیم قطب C کابل MTP برای اتصال، ما باید با استفاده از یک A-B دو قطب پیچ کابل در هر دو سر.از آنجایی که طراحی فیبر متقاطع کمک می کند تا قطب گرایی را تغییر دهد، که باعث می شود فیبر 1 به فیبر 2 انتقال دهد، یعنی Rx1 به Tx1 انتقال می دهد.
توجه: نوع قطبی در قوانین نامگذاری زیر است- قطبی A؛ قطبی B؛ قطبی C
کابل گرم زيون کمونيکيشن
7236001 ZCM1122HIA1: MPO زنانه به MPO زنانه SM 3.0mm LSZH 12 فیبر MPO Patch Cord Custom Meters
7236002 ZCM1152HIA1: MPO زنانه به MPO زنانه SM 3.0mm LSZH 24 فیبر MPO Patch Cord Custom Meters
7236003 ZCM1127HLA1: MPO زنانه به MPO زنانه OM3 3.0mm LSZH 12 فیبر MPO Patch Cord Custom Meters
7236004 ZCM1157HLA1: MPO زنانه به MPO زنانه OM3 3.0mm LSZH 24 فیبر MPO Patch Cord Custom Meters
7236005 ZCM1128HMA1: MPO زنانه به MPO زنانه OM4 3.0mm LSZH 12 فیبر MPO Patch Cord Custom Meters
7236006 ZCM1158HMA1: MPO زنانه به MPO زنانه OM4 3.0mm LSZH 24 فیبر MPO Patch Cord Custom Meters
7236007 ZCM2122HIA1: MTP زنانه به MTP زنانه SM 3.0mm LSZH 12 فیبر MTP Patch Cord Custom Meters
7236008 ZCM2152HIA1: MTP زنانه به MTP زنانه SM 3.0mm LSZH 24 فیبر MTP Patch Cord Custom Meters
7236009 ZCM2127HLA1: MTP زنانه به MTP زنانه OM3 3.0mm LSZH 12 فیبر MTP Patch Cord Custom Meters
7236010 ZCM2157HLA1: MTP زنانه به MTP زنانه OM3 3.0mm LSZH 24 فیبر
7236011 ZCM2128HMA1: MTP زنانه به MTP زنانه OM4 3.0mm LSZH 12 فیبر MTP Patch Cord Custom Meters
7236012 ZCM2158HMA1: MTP زنانه به MTP زنانه OM4 3.0mm LSZH 24 فیبر MTP Patch Cord Custom Meters
بسته بندی
اين بسته کابل هاي فايبر آپتيکي که به راحتی قابل استفاده و خوب محافظت شده توسط OMC به صورت پيش فرض برچسب زده شده و علامت گذاری شده است.
اندازه کارتونی استاندارد: 34*22*15 سانتی متر؛ 44*34*24 سانتی متر ؛ 54*39*34 سانتی متر.
بسته بندی می تواند سفارشی شود.
خدمات OEM / ODM برای شما
- رنگ کابل، کلمه چاپی، مواد پوشش کابل، رنگ کانکتور
- برچسب OEM، حلقه شناسایی، برچسب کابل,جعبه، علامت های حمل و نقل
- سطح کیفیت متفاوت
