کانکتور MTP نوعی کانکتور فیبر است.MTP (Multi-Fiber Push On) یک نوع اتصال فیبر چند هسته ای است.سیستم پیش اتصال فیبر با چگالی بالا MTP در حال حاضر عمدتاً در استفاده از محیط های با چگالی بالا مراکز داده، استفاده از فیبر نوری در ساختمان و کاربردهای اتصال داخلی در تجهیزات فرستنده گیرنده نوری مانند دستگاه نوری استفاده می شود. , 40G, 100G, QSFP+.
انواع اتصال دهنده های MTP بر اساس مقررات IEC 61754-7 متمایز می شوند: شماره هسته (شماره آرایه)، سر نر (نر، ماده)، قطبیت (PC یا APC).

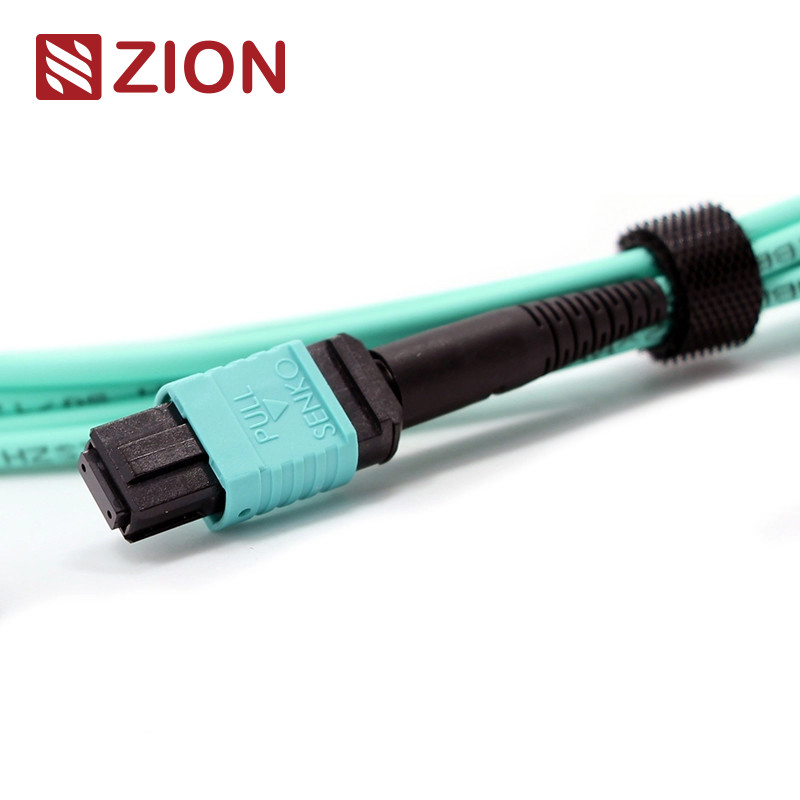

پچ سیم فیبر MTP-MTP 3.0 میلی متری LSZH.کابل MTP Fiber Patch Cord با کانکتور MTP در دو طرف خاتمه می یابد.MTP Fiber Patch Cord ماژول های MTP را به عنوان یک پیوند دائمی به یکدیگر متصل می کند.فیبر پچ کورد با الیاف 12، 24، 48،60،72،96،144 موجود است.راه حل های مرکز داده تا سرعت 10/40/100Gbps پشتیبانی می کند.آنها معمولاً برای اتصال کاستها، پانلها یا فنآوتهای مقاوم MTP و تسهیل استقرار سریع کابلکشی ستون فقرات با چگالی بالا در مراکز داده و سایر محیطهای فیبر بالا استفاده میشوند.علاوه بر این، MTP همچنین هنگامی که مجبور به تغییر سبک اتصال در پچ پنل ها هستید، انعطاف و راحتی زیادی را ارائه می دهد.به جای تعویض کانکتور روی تنه کابل، فقط یک کاست جدید با سبک کانکتور جدید در سمت اتصال متقاطع پچ پنل نصب کنید.
پچ کورد فیبر 12F MTP-MTP برای اتصالات مستقیم 40G QSFP+ SR4، 40G QSFP+ CSR4 و 100G QSFP28 SR4 اتصالات مستقیم و مرکز داده با چگالی بالا طراحی شده است.
استاندارد صنعتی اتصال دهنده ها:
رابط
ارجاع
جزئیات مسکن
MTP تک حالت
EIA/TIA-604-5
SM APC: کانکتورهای سبز + بوت سیاه (Standard Loss MTP) SM APC: کانکتورهای زرد + بوت سیاه (MTP با اتلاف فوق العاده کم)
چند حالته MTP
EIA/TIA-604-5
رایانه شخصی OM1&OM2: کانکتورهای بژ + بوت سیاه (MTP Loss Standard) رایانه شخصی OM3&OM4: کانکتورهای آبی + بوت سیاه (استاندارد و فوق کم اتلاف MTP) رایانه شخصی OM3&OM4: کانکتورهای هدر ویولت + بوت سیاه (MTP از دست دادن استاندارد)
مطابق با استاندارد IEC IEC-61754-7؛IEC61755، Telcordia GR-1435-CORE، JIS C5982؛کابل کشی ساختاری مطابق با TIA-604-5 (FOCIS5) در TIA-568-C
اتصال دهنده چند فیبر مبتنی بر MT، پایانه ها و مجموعه های کانکتور فیبر 4،8،12 و 24
راه حل اقتصادی برای خاتمه انبوه فیبر
طراحی شده برای برنامه های کاربردی SM و MM با تلفات کم و استاندارد
کابل گرد مقاوم، کابل بیضی شکل و گزینههای روبان برهنه موجود است
محفظه های کد رنگی موجود برای متمایز کردن نوع فیبر، نوع پولیش و/یا درجه اتصال
از نظر تکرارپذیری و تعویض پذیری خوب است
کاربرد:
همه کانکتورهای MTP OMC از Senko/Nissin/Sumitomo هستند.MTP Patch Cord نوعی مجموعه کابل با چگالی بالا است که به طور کلی در سه ناحیه استفاده می شود.
برنامه مرکز داده با محیط درجه متراکم بالا
فیبر نوری به ساختمان
کاربرد کانکتور داخلی در تجهیزات فیبر.
قوانین نامگذاری و اطلاعات تایید سفارش:
Push Pull Tab برای Senko MTP
نقشه کشی کابل ترانک MTP-MTP 24F.را
طول کلی (L) (m)
طول تحمل (سانتی متر)
0<L<1
+5/-0
1<L<10
+10/-0
10<L<40
+15/-0
40<L
'+0.5% x L/-0
سه روش اتصال به حفظ قطبیت مناسب MTP/MTP کمک می کند
راه حل قطبیت پایه-24
برای جبران افزایش تقاضا برای پهنای باند بالاتر، کابل 24 فیبر MTP/MPO برای تسهیل مهاجرت به شبکه 100G معرفی شده است.تراکم کابل 12 فیبر را در همان ردپای دو برابر می کند، که تعداد فیبر را کاهش می دهد، مسیر کابل کمتری را امکان پذیر می کند و جریان هوا را بهبود می بخشد.با این حال، حفظ قطبیت کابلکشی پایه 24 MTP/MPO پیچیدهتر است.OMC کابل تنه MTP/MPO نوع A (کلید به بالا به پایین) را توصیه می کند.با کاست نوع A و نوع AF ما، دیگر نیازی به کابل پچ A-to-A نیست.روش اتصال در تصویر زیر نشان داده شده است
کابل هات ترانک Zion Communication
کد صهیون
توضیحات صهیون
7236001
ZCM1122HIA1X
MPO Female To MPO Female SM 3.0mm LSZH 12 Fibers MPO Patch Cord Meters Custom Meters
7236002
ZCM1152HIA1X
مترهای سفارشی بند ناف MPO Female به MPO Female SM 3.0mm LSZH 24 Fibers MPO Patch Cord
این بسته کابل فیبر نوری که به راحتی گرفته می شود و به خوبی محافظت می شود توسط OMC به عنوان پیش فرض برچسب و علامت گذاری شده است. اندازه کارتن استاندارد: 34*22*15 سانتی متر.44*34*24 سانتی متر ;54*39*34 سانتی متر.اینکه کدام کارتن مورد استفاده قرار گیرد بستگی به تعداد کالا دارد.بسته بندی را می توان سفارشی کرد.
خدمات OEM/ODM برای شما
1. رنگ کابل، کلمه چاپ، مواد ژاکت کابل، رنگ رابط
2. برچسب OEM، حلقه شناسایی، برچسب کابل،جعبه، علائم حمل و نقل
