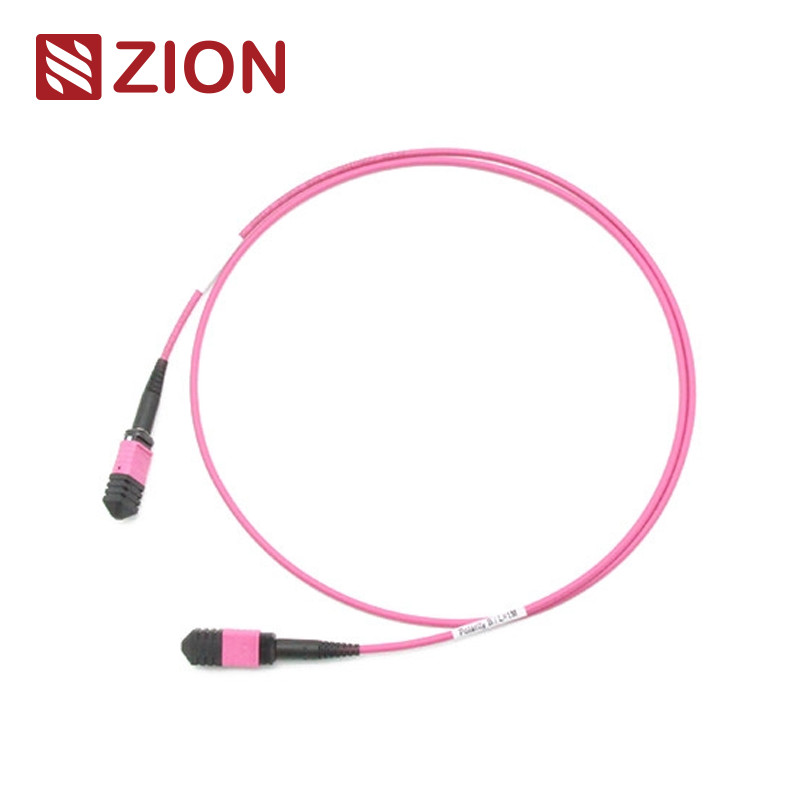

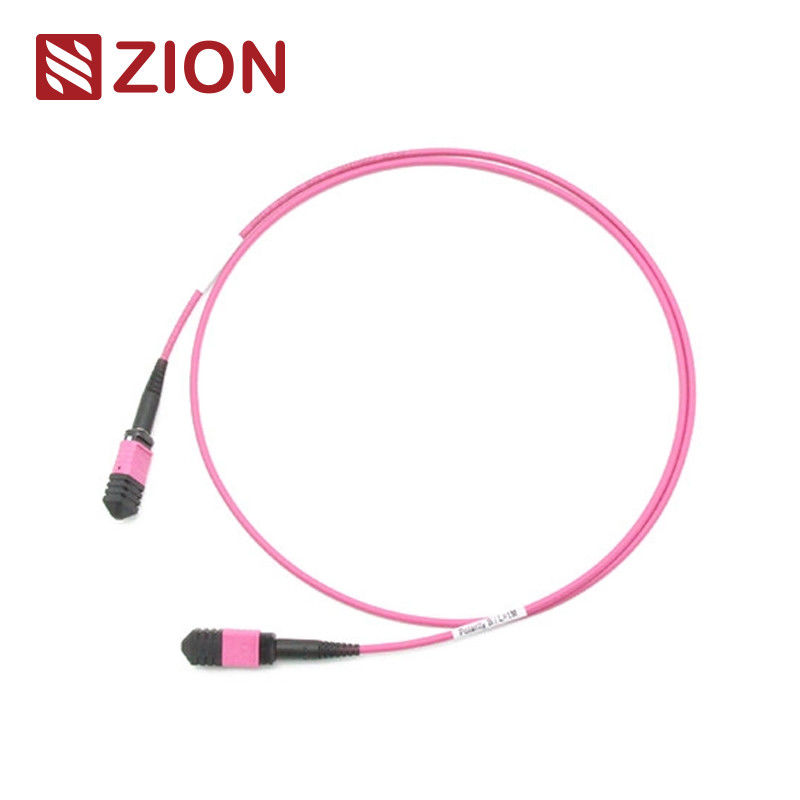

24 فیبر MPO Female به MPO Female OM4 3.0mm LSZH MPO پچ بند ناف مترهای سفارشی

کد و توصیف زایون

کد زايون:ZCM1158HMA1X

صیون توضیحات:MPO زنانه به MPO زنانه OM4 3.0mm LSZH 24 فیبر MPO Patch Cord Custom Meters

کانکتور MPO یک نوع کانکتور فیبر است. MPO (Multi-Fiber Push On) یک نوع کانکتور فیبر چند هسته ای است.سیستم پیش اتصال فیبر با چگالی بالا MPO در حال حاضر عمدتاً در محیط های چگالی بالای مراکز داده استفاده می شود، کاربرد فیبر نوری در ساختمان و برنامه های اتصال داخلی در داخل تجهیزات گیرنده نوری مانند دستگاه نوری، 40G، 100G، QSFP +.

انواع کانکتور های MPO بر اساس مقررات IEC 61754-7 متمایز می شوند: شماره هسته (شماره آرایه) ، سر مرد (مرد، زن) ، قطب (PC یا APC).

MPO-MPO 3.0mm LSZH Fiber Patch Cord. سیم پیچ فیبر MPO با کانکتور MPO در هر دو سر به پایان می رسد. سیم پیچ فیبر MPO ماژول های MPO را به عنوان یک پیوند دائمی به هم متصل می کند.فايبر پيچ كابل MPO با 12، 24، 48،60،7296،144fibers. پشتیبانی از سرعت تا 10/40/100Gbps راه حل های مرکز داده. آنها به طور معمول برای اتصال بین کیست ها، پانل ها یا فن های MPO مقاوم پذیرفته می شوند،و تسهیل گسترش سریع کابل های ستون فقرات با چگالی بالا در مراکز داده و سایر محیط های فیبر بالاعلاوه بر این، MPO همچنین انعطاف پذیری و راحتی زیادی را فراهم می کند هنگامی که شما باید سبک کانکتور را در پانل های پچ تغییر دهید.فقط نصب یک کاست جدید با سبک کانکتور جدید در سمت crossconnect پنل پچ.

کابل پیچ فیبر 12F MPO-MPO برای اتصال مستقیم 40G QSFP + SR4 ، 40G QSFP + CSR4 و 100G QSFP28 SR4 و مرکز داده با چگالی بالا طراحی شده است.

کانکتورهای استاندارد صنعتی

مرجع MPO در حالت تک:IEC 61754-7

جزئیات مسکن MPO واحد:SM APC: کانکتورهای سبز + کفش سیاه (Standard Loss MPO)
SM APC: کانکتورهای زرد + کفش سیاه (MPO با زیان بسیار کم)

مرجع MPO Multimode:IEC 61754-7

جزئیات محفظه MPO Multimode:OM1&OM2 PC: کانکتورهای بیژ + کفش سیاه (MPO با ضرر استاندارد)
OM3&OM4 PC: اتصال آکو + کفش سیاه (Standard&Super low loss MPO)
OM3&OM4 PC: Heather Violet کانکتورها + کفش سیاه (MPO با ضرر استاندارد)

• مطابق با استاندارد IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) مطابق با کابل های ساختاری در هر TIA-568-C
• مطابقت با کانال فیبر 10G
• 40G و 100G IEEE 802.3

مشخصات نوری

مشخصات نوری برای کابل های بند مستقیم MPO-LC

حالت تک (SM) - APC 8 درجه پولیش شده

• ضایعات ورودی (MPO)

  • از دست دادن استاندارد: ≤ 0.75 dB (حداکثر) ، ≤ 0.50 dB (معمول)
  • از دست دادن بسیار کم: ≤ 0.35 dB (حداکثر) ، ≤ 0.20 dB (معمول)

• ضایعات ورودی (LC/SC/FC/ST)

  • ≤ 0.3 دبیل

• بازده از دست دادن

  • MPO: ≥ 60 dB (8 درجه پولیش)
  • LC/SC/FC/ST: APC ≥ 60 dB؛ UPC ≥ 50 dB

چند حالت (MM) - PC Flat Polish

• ضایعات ورودی (MPO)

  • از دست دادن استاندارد: ≤ 0.60 dB (حداکثر) ، ≤ 0.50 dB (معمول)
  • از دست دادن بسیار کم: ≤ 0.35 dB (حداکثر) ، ≤ 0.20 dB (معمول)

• ضایعات ورودی (LC/SC/FC/ST)

  • ≤ 0.3 دبیل

• بازده از دست دادن

  • MPO: ≥ 25 dB
  • LC/SC/FC/ST: ≥35 دی بی

مشخصات عمومی

• دوام: < 0.3 دی سی بی تغییر معمولی پس از 200 جفت گیری
• قابل تعویض: ≤ 0.2 دی سی بی
• قدرت کششی: > 70 N
• زمان پلاگین: ≤ 500
• دمای کار: -40°C تا +85°C

ویژگی ها

• از دست دادن ورودی کم، از دست دادن بازگشت بالا
• اتصال چند فايبر مبتنی بر MT، 4،8قطعات پایانی و مجموعه ای از کانکتورهای فیبر 12 و 24
• راه حل اقتصادی برای اتمام انبوه فیبر
• طراحی شده برای کاربردهای SM و MM با ازای کم و ازای استاندارد
• گزینه های کابلی گرد، کابلی بیضی و نوار برهنه در دسترس است
• محفظه های کد شده رنگی برای تمایز نوع فیبر، نوع پولیش و/یا نوع کانکتور
• خوب در تکرار و قابل تعویض

درخواست

تمام کانکتورهای MPO OMC از Senko / Nissin / Sumitomo هستند. کانکتور های MPO فیبر پیچ یک نوع مجموعه کابل با چگالی بالا است که به طور کلی در سه زمینه مورد استفاده قرار می گیرد.

• برنامه مرکز داده با محیط با چگالی بالا
• فايبر نوري به ساختمان
• کاربرد کانکتور داخلی در تجهیزات فیبر

قوانین نامگذاری و اطلاعات تایید سفارش:

برای Senko MPO، بر روی Pull Tab فشار دهید

MPO-MPO 12F فیبر پیچ کابل طراحی.

سه روش اتصال به حفظ قطب پذیری مناسب MTP / MPO کمک می کند

راه حل قطبی ۲۴ پایه

برای دستیابی به تقاضای افزایش یافته برای پهنای باند بالاتر، کابل MTP / MPO 24 فیبر برای تسهیل مهاجرت به شبکه 100G معرفی می شود.اين دو برابر چگالي کابل هاي 12 فايبر در همان اثر انگشتاین امر باعث کاهش تعداد فیبر می شود، اجازه می دهد تا مسیر کابل کمتر باشد و جریان هوا بهبود یابد.OMC توصیه می کند که کابل اصلی MTP/MPO نوع A (key-up-to-key-down). با نوع A و نوع AF کاسه ما، نیازی به A-to-A کابل پچ دیگر. روش اتصال در تصویر زیر نشان داده شده است

کابل گرم زيون کمونيکيشن

• 7236001 ZCM1122HIA1X: MPO زنانه به MPO زنانه SM 3.0mm LSZH 12 فیبر MPO Patch Cord Custom Meters.
• 7236002 ZCM1152HIA1X: MPO زنانه به MPO زنانه SM 3.0mm LSZH 24 فیبر MPO Patch Cord Custom Meters.
• 7236003 ZCM1127HLA1X: MPO زنانه به MPO زنانه OM3 3.0mm LSZH 12 فیبر MPO Patch Cord Custom Meters.
• 7236004 ZCM1157HLA1X: MPO زنانه به MPO زنانه OM3 3.0mm LSZH 24 فیبر MPO Patch Cord Custom Meters.
• 7236005 ZCM1128HMA1X: MPO زنانه به MPO زنانه OM4 3.0mm LSZH 12 فیبر MPO Patch Cord Custom Meters.
• 7236006 ZCM1158HMA1X: MPO زنانه به MPO زنانه OM4 3.0mm LSZH 24 فیبر MPO Patch Cord Custom Meters.
• 7236007 ZCM2122HIA1X: MTP زنانه به MTP زنانه SM 3.0mm LSZH 12 فیبر MTP Patch Cord Custom Meters.
• 7236008 ZCM2152HIA1X: MTP زنانه به MTP زنانه SM 3.0mm LSZH 24 فیبر MTP Patch Cord Custom Meters.
• 7236009 ZCM2127HLA1X: MTP زنانه به MTP زنانه OM3 3.0mm LSZH 12 فیبر MTP Patch Cord Custom Meters.
• 7236010 ZCM2157HLA1X: MTP زنانه به MTP زنانه OM3 3.0mm LSZH 24 فیبر MTP Patch Cord Custom Meters.
• 7236011 ZCM2128HMA1X: MTP زنانه به MTP زنانه OM4 3.0mm LSZH 12 فیبر MTP Patch Cord Custom Meters.
• 7236012 ZCM2158HMA1X: MTP زنانه به MTP زنانه OM4 3.0mm LSZH 24 فیبر MTP Patch Cord Custom Meters.

بسته بندی

اين بسته کابل هاي فايبر آپتيکي که به راحتی قابل استفاده و خوب محافظت شده توسط OMC به صورت پيش فرض برچسب زده شده و علامت گذاری شده است.

اندازه کارتونی استاندارد: 34*22*15 سانتی متر؛ 44*34*24 سانتی متر ؛ 54*39*34 سانتی متر.

بسته بندی می تواند سفارشی شود.

خدمات OEM / ODM برای شما

• رنگ کابل، کلمه چاپی، مواد پوشش کابل، رنگ کانکتور
• برچسب OEM، حلقه شناسایی، برچسب کابل,جعبه، علامت های حمل و نقل
• سطح کیفیت متفاوت
