ماندگاری: | <0.3dB تغییر معمولی، 200 جفت گیری | قابلیت تعویض: | ≤0.2dB |
---|---|---|---|
زمان اتصال به برق: | ≤ 500 | استحکام کششی: | >70N |
دمای عملیاتی (℃): | -40 تا + 85 درجه سانتیگراد |
کد صهیون | توضیحات صهیون | |||||||||||||||||||||||||||||||||||||||||||

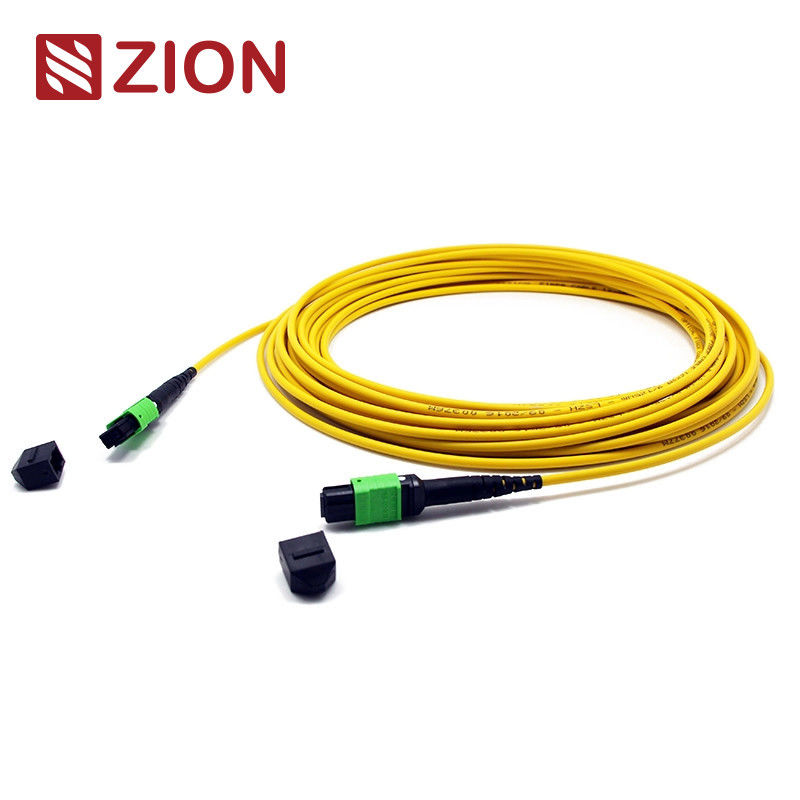

ZCM1152HIA1X | مترهای سفارشی بند ناف MPO Female به MPO Female SM 3.0mm LSZH 24 Fibers MPO Patch Cord | |||||||||||||||||||||||||||||||||||||||||||
|
استاندارد صنعتی اتصال دهنده ها:
|
مطابق با استاندارد IEC IEC-61754-7؛IEC61755، Telcordia GR-1435-CORE، JIS C5982؛کابل کشی ساختاری مطابق با TIA-604-5 (FOCIS5) در TIA-568-C | ||||||||
سازگار با کانال فیبر 10G | ||||||||
40G و 100G IEEE 802.3 |
مشخصات نوری:
موارد خاص | حالت تک (APC 8 درجه پولیش) | چند حالته (PC Flat Polish) | ||||||
از دست دادن nsertion (MPO) (IEC 61300-3-34) |
ضرر استاندارد:≤0.75dB (حداکثر)، ≤0.50dB (معمولی) ضرر فوق العاده کم:≤0.35dB (حداکثر)، ≤0.20dB (معمولی) |
ضرر استاندارد:≤0.6dB (حداکثر)، ≤0.50 (معمولی) ضرر فوق العاده کم:≤0.35dB (حداکثر)، ≤0.20dB (معمولی) |
||||||
از دست دادن درج (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
ضرر برگشتی (MPO) | ≥60dB(پولیش 8 درجه) | ≥25dB | ||||||
ضرر برگشتی (LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
ماندگاری | <0.3dB تغییر معمولی، 200 جفت گیری | |||||||
قابلیت تعویض | ≤0.2dB | |||||||
استحکام کششی | >70N | |||||||
زمان های اتصال | ≤500 | |||||||
دمای عملیاتی (℃) | · -40 تا + 85 درجه سانتیگراد |
امکانات: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
کاربرد: | ||||||||||||||||||||||||||||||||||||||||||||
|
قوانین نامگذاری و اطلاعات تایید سفارش:
Push Pull Tab For Senko MPO
طراحی وصله سیم فیبر MPO-MPO 12F.
طول کلی (L) (m) | طول تحمل (سانتی متر) | |||||||
0<L<1 | +5/-0 | |||||||
1<L<10 | +10/-0 | |||||||
10<L<40 | +15/-0 | |||||||
40<L | '+0.5% x L/-0 |
سه روش اتصال به حفظ قطبیت مناسب MTP/MPO کمک می کند
راه حل قطبیت پایه-24
برای جبران افزایش تقاضا برای پهنای باند بالاتر، کابل 24 فیبر MTP/MPO برای تسهیل مهاجرت به شبکه 100G معرفی شده است.تراکم کابل 12 فیبر را در همان ردپای دو برابر می کند، که تعداد فیبر را کاهش می دهد، مسیر کابل کمتری را امکان پذیر می کند و جریان هوا را بهبود می بخشد.با این حال، حفظ قطبیت کابلکشی پایه 24 MTP/MPO پیچیدهتر است.OMC کابل تنه MTP/MPO نوع A (کلید به بالا به پایین) را توصیه می کند.با کاست نوع A و نوع AF ما، دیگر نیازی به کابل پچ A-to-A نیست.روش اتصال در تصویر زیر نشان داده شده است |
کابل هات ترانک Zion Communication
کد صهیون | توضیحات صهیون | |||||||
7236001 | ZCM1122HIA1X | MPO Female To MPO Female SM 3.0mm LSZH 12 Fibers MPO Patch Cord Meters Custom Meters | ||||||
7236002 | ZCM1152HIA1X | مترهای سفارشی بند ناف MPO Female به MPO Female SM 3.0mm LSZH 24 Fibers MPO Patch Cord | ||||||
7236003 | ZCM1127HLA1X | MPO Female To MPO Female OM3 3.0mm LSZH 12 Fibers MPO Patch Cord مترهای سفارشی | ||||||
7236004 | ZCM1157HLA1X | MPO Female To MPO Female OM3 3.0mm LSZH 24 Fibers MPO Patch Cord مترهای سفارشی | ||||||
7236005 | ZCM1128HMA1X | MPO Female To MPO Female OM4 3.0mm LSZH 12 Fibers MPO Patch Cord Meters Custom Meters | ||||||
7236006 | ZCM1158HMA1X | مترهای سفارشی بند ناف MPO Female به MPO Female OM4 3.0mm LSZH 24 Fibers MPO Patch Cord | ||||||
7236007 | ZCM2122HIA1X | مترهای سفارشی MTP Female به MTP Female SM 3.0mm LSZH 12 Fibers MTP Patch Cord | ||||||
7236008 | ZCM2152HIA1X | مترهای سفارشی MTP Female به MTP Female SM 3.0mm LSZH 24 Fibers MTP Patch Cord | ||||||
7236009 | ZCM2127HLA1X | مترهای سفارشی MTP Female به MTP Female OM3 3.0mm LSZH 12 Fibers MTP Patch Cord | ||||||
7236010 | ZCM2157HLA1X | مترهای سفارشی MTP Female به MTP Female OM3 3.0mm LSZH 24 Fibers MTP Patch Cord | ||||||
7236011 | ZCM2128HMA1X | مترهای سفارشی MTP Female به MTP Female OM4 3.0mm LSZH 12 Fibers MTP Patch Cord | ||||||
7236012 | ZCM2158HMA1X | مترهای سفارشی MTP Female به MTP Female OM4 3.0mm LSZH 24 Fibers MTP Patch Cord |
بسته بندی
این بسته کابل فیبر نوری که به راحتی گرفته می شود و به خوبی محافظت می شود توسط OMC به عنوان پیش فرض برچسب و علامت گذاری شده است. اندازه کارتن استاندارد: 34*22*15 سانتی متر.44*34*24 سانتی متر ;54*39*34 سانتی متر.اینکه کدام کارتن مورد استفاده قرار گیرد بستگی به تعداد کالا دارد.بسته بندی را می توان سفارشی کرد. | ||||||||
خدمات OEM/ODM برای شما
1. رنگ کابل، کلمه چاپ، مواد ژاکت کابل، رنگ رابط | ||||||||
2. برچسب OEM، حلقه شناسایی، برچسب کابل،جعبه، علائم حمل و نقل | ||||||||
3. سطح کیفیت مختلف. |
