| محل منبع: | چین |
|---|---|
| نام تجاری: | HELLOSIGNAL® OR OEM |
| مقدار حداقل تعداد سفارش: | 50 عدد |
| جزئیات بسته بندی: | 10 کامپیوتر / کیسه پلاستیکی |
| زمان تحویل: | به طور معمول 25 روز پس از دریافت سپرده. |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | بدون محدودیت |
| ماندگاری: | <0.3dB تغییر معمولی، 200 جفت گیری | قابلیت تعویض: | ≤0.2dB |
|---|---|---|---|
| زمان اتصال به برق: | ≤ 500 | استحکام کششی: | >70N |
| دمای عملیاتی (℃): | -40 تا + 85 درجه سانتیگراد | ||
| برجسته: | سیم وصله 3.0 میلی متری MPO تک حالته,سیم پچ LSZH MPO 12 فیبر,پچ سیم فیبر متری سفارشی Mpo |
||
| کد صهیون | توضیحات صهیون | |||||||

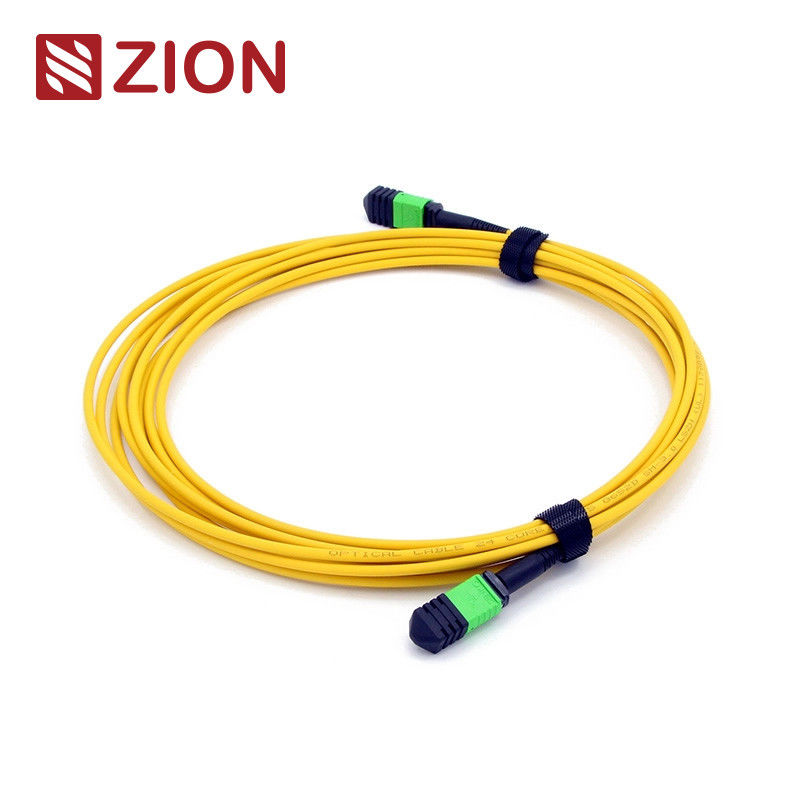

| ZCM1122HIA1X | MPO Female To MPO Female SM 3.0mm LSZH 12 Fibers MPO Patch Cord Meters Custom Meters | |||||||
| کانکتور MPO نوعی کانکتور فیبر است.MPO (Multi-Fiber Push On) یک نوع اتصال فیبر چند هسته ای است.سیستم پیش اتصال فیبر با چگالی بالا MPO در حال حاضر عمدتاً در استفاده از محیط های با چگالی بالا مراکز داده، استفاده از فیبر نوری در ساختمان و برنامه های اتصال داخلی در تجهیزات فرستنده گیرنده نوری مانند دستگاه نوری استفاده می شود. , 40G, 100G, QSFP+. | ||||||||
| انواع کانکتور MPO بر اساس مقررات IEC 61754-7 متمایز می شوند: شماره هسته (شماره آرایه)، سر نر (نر، ماده)، قطبیت (PC یا APC). | ||||||||
| پچ سیم فیبر MPO-MPO 3.0 میلی متری LSZH.وصله سیم فیبر MPO با کانکتور MPO در هر دو طرف خاتمه می یابد.MPO Fiber Patch Cord ماژول های MPO را به عنوان یک پیوند دائمی به یکدیگر متصل می کند.پچ کورد فیبر MPO با فیبرهای 12، 24، 48،60،72،96،144 موجود است.راه حل های مرکز داده تا سرعت 10/40/100Gbps پشتیبانی می کند.آنها معمولاً برای اتصال کاست‌ها، پانل‌ها یا فن‌آوت‌های مقاوم MPO و تسهیل استقرار سریع کابل‌کشی ستون فقرات با چگالی بالا در مراکز داده و سایر محیط‌های فیبر بالا استفاده می‌شوند.علاوه بر این، MPO همچنین هنگامی که مجبور به تغییر سبک اتصال در پچ پنل ها هستید، انعطاف پذیری و راحتی زیادی را فراهم می کند.به جای تعویض کانکتور روی تنه کابل، فقط یک کاست جدید با سبک کانکتور جدید در سمت اتصال متقاطع پچ پنل نصب کنید. | ||||||||
| پچ کورد فیبر 12F MPO-MPO برای اتصالات مستقیم 40G QSFP+ SR4، 40G QSFP+ CSR4 و 100G QSFP28 SR4 اتصالات مستقیم و مرکز داده با چگالی بالا طراحی شده است. | ||||||||
استاندارد صنعتی اتصال دهنده ها:
| رابط | ارجاع | جزئیات مسکن | ||||||
| MPO تک حالت | IEC 61754-7 | SM APC: کانکتورهای سبز + بوت سیاه (Standard Loss MPO) SM APC: کانکتورهای زرد + بوت سیاه (MPO با اتلاف فوق العاده کم) |
||||||
| چند حالته MPO | IEC 61754-7 | رایانه شخصی OM1&OM2: کانکتورهای بژ + بوت سیاه (Standard Loss MPO) رایانه شخصی OM3&OM4: کانکتورهای آبی + بوت سیاه (MPO استاندارد و بسیار کم اتلاف) کامپیوتر OM3&OM4: کانکتورهای بنفش هدر + بوت سیاه (MPO از دست دادن استاندارد) |
||||||
| مطابق با استاندارد IEC IEC-61754-7؛IEC61755، Telcordia GR-1435-CORE، JIS C5982؛کابل کشی ساختاری مطابق با TIA-604-5 (FOCIS5) در TIA-568-C | ||||||||
| سازگار با کانال فیبر 10G | ||||||||
| 40G و 100G IEEE 802.3 |
مشخصات نوری:
| موارد خاص | حالت تک (APC 8 درجه پولیش) | چند حالته (PC Flat Polish) | ||||||
| از دست دادن nsertion (MPO) (IEC 61300-3-34) |
ضرر استاندارد:≤0.75dB (حداکثر)، ≤0.50dB (معمولی) ضرر فوق العاده کم:≤0.35dB (حداکثر)، ≤0.20dB (معمولی) |
ضرر استاندارد:≤0.6dB (حداکثر)، ≤0.50 (معمولی) ضرر فوق العاده کم:≤0.35dB (حداکثر)، ≤0.20dB (معمولی) |
||||||
| از دست دادن درج (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
| ضرر برگشتی (MPO) | ≥60dB(پولیش 8 درجه) | ≥25dB | ||||||
| ضرر برگشتی (LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
| ماندگاری | <0.3dB تغییر معمولی، 200 جفت گیری | |||||||
| قابلیت تعویض | ≤0.2dB | |||||||
| زمان اتصال به برق | ≤ 500 | |||||||
| استحکام کششی | >70N | |||||||
| دمای عملیاتی (℃) | · -40 تا + 85 درجه سانتیگراد | |||||||
| امکانات: | ||||||||
| تلفات درج کم، تلفات بازده بالا | ||||||||
| اتصال دهنده چند فیبر مبتنی بر MT، پایانه ها و مجموعه های کانکتور فیبر 4،8،12 و 24 | ||||||||
| راه حل اقتصادی برای خاتمه انبوه فیبر | ||||||||
| طراحی شده برای برنامه های کاربردی SM و MM با تلفات کم و استاندارد | ||||||||
| کابل گرد مقاوم، کابل بیضی شکل و گزینه‌های روبان برهنه موجود است | ||||||||
| محفظه های کد رنگی موجود برای متمایز کردن نوع فیبر، نوع پولیش و/یا درجه اتصال | ||||||||
| از نظر تکرارپذیری و تعویض پذیری خوب است |
| کاربرد: | ||||||||
| همه کانکتورهای MPO OMC از Senko/Nissin/Sumitomo هستند.پچ کورد فیبر MPO نوعی مجموعه کابل با چگالی بالا است که به طور کلی در سه ناحیه استفاده می شود. | ||||||||
| برنامه مرکز داده با محیط درجه متراکم بالا | ||||||||
| فیبر نوری به ساختمان | ||||||||
| کاربرد کانکتور داخلی در تجهیزات فیبر. |
قوانین نامگذاری و اطلاعات تایید سفارش:
Push Pull Tab For Senko MPO
طراحی وصله سیم فیبر MPO-MPO 12F.
| طول کلی (L) (متر) | طول تحمل (سانتی متر) | |||||||
| 0<L<1 | +5/-0 | |||||||
| 1<L<10 | +10/-0 | |||||||
| 10<L<40 | +15/-0 | |||||||
| 40<L | '+0.5% x L/-0 | |||||||
سه روش اتصال به حفظ قطبیت مناسب MTP/MPO کمک می کند
1. قطبیت اتصال
| قطبیت کابل های A MPO از طراحی کلید بالا، کلید پایین استفاده می کنند.بنابراین، همانطور که در شکل زیر نشان داده شده است، موقعیت 1 از یک کانکتور مربوط به موقعیت 1 یک کانکتور دیگر است.تلنگر قطبی وجود ندارد.بنابراین، زمانی که از کابل MTP قطبی A برای اتصال استفاده می کنیم، باید از کابل های پچ دوبلکس AB در یک طرف و از کابل های پچ دوبلکس AA در طرف دیگر استفاده کنیم.از آنجایی که در این لینک، Rx1 باید به Tx1 متصل شود.اگر از کابل پچ دوبلکس AA استفاده نکنیم، طبق اصل طراحی کابل قطبیت A MTP، فیبر 1 ممکن است به فیبر 1 منتقل شود، یعنی Rx1 ممکن است به Rx1 منتقل شود که ممکن است باعث خطا شود. |
| 2. اتصال قطبیت B | ||||||||
| کابل‌های قطبی B MTP از طراحی کلید بالا و کلید بالا استفاده می‌کنند.بنابراین، همانطور که در شکل زیر نشان داده شده است، موقعیت 1 یک کانکتور مطابق با موقعیت 12 یک کانکتور دیگر است.بنابراین، زمانی که از کابل B MTP قطبی برای اتصال استفاده می کنیم، باید از کابل های پچ دوبلکس AB در هر دو سر استفاده کنیم.از آنجایی که طراحی کلید تا کلید به چرخاندن قطبیت کمک می کند، که باعث می شود فیبر 1 به فیبر 12 منتقل شود، یعنی Rx1 به Tx1 منتقل می شود. |
| 3. اتصال قطبی C | ||||||||
| مانند کابل‌های قطبی A MPO، کابل‌های قطبی C MPO نیز از طراحی کلید بالا و پایین استفاده می‌کنند.با این حال، در داخل کابل، یک طرح متقاطع فیبر وجود دارد که باعث می شود موقعیت 1 یک کانکتور مطابق با موقعیت 2 باشد. کانکتور دیگرهمانطور که در شکل زیر نشان داده شده است، زمانی که از کابل قطبی C MTP برای اتصال استفاده می کنیم، باید از کابل های پچ دوبلکس AB در هر دو سر استفاده کنیم.از آنجایی که طراحی فیبر متقاطع به چرخش قطبی کمک می کند، که باعث می شود فیبر 1 به فیبر 2 منتقل شود، یعنی Rx1 به Tx1 منتقل می شود. |
توجه: نوع قطبی در قوانین نامگذاری زیر است-قطب A، قطب B، قطب C
وصله سیم فیبر MPO داغ Zion Communication
| کد صهیون | توضیحات صهیون | |||||||
| 7236001 | ZCM1122HIA1X | MPO Female To MPO Female SM 3.0mm LSZH 12 Fibers MPO Patch Cord Meters Custom Meters | ||||||
| 7236002 | ZCM1152HIA1X | مترهای سفارشی بند ناف MPO Female به MPO Female SM 3.0mm LSZH 24 Fibers MPO Patch Cord | ||||||
| 7236003 | ZCM1127HLA1X | MPO Female To MPO Female OM3 3.0mm LSZH 12 Fibers MPO Patch Cord مترهای سفارشی | ||||||
| 7236004 | ZCM1157HLA1X | MPO Female To MPO Female OM3 3.0mm LSZH 24 Fibers MPO Patch Cord مترهای سفارشی | ||||||
| 7236005 | ZCM1128HMA1X | MPO Female To MPO Female OM4 3.0mm LSZH 12 Fibers MPO Patch Cord Meters Custom Meters | ||||||
| 7236006 | ZCM1158HMA1X | مترهای سفارشی بند ناف MPO Female به MPO Female OM4 3.0mm LSZH 24 Fibers MPO Patch Cord | ||||||
| 7236007 | ZCM2122HIA1X | مترهای سفارشی MTP Female به MTP Female SM 3.0mm LSZH 12 Fibers MTP Patch Cord | ||||||
| 7236008 | ZCM2152HIA1X | مترهای سفارشی MTP Female به MTP Female SM 3.0mm LSZH 24 Fibers MTP Patch Cord | ||||||
| 7236009 | ZCM2127HLA1X | مترهای سفارشی MTP Female به MTP Female OM3 3.0mm LSZH 12 Fibers MTP Patch Cord | ||||||
| 7236010 | ZCM2157HLA1X | مترهای سفارشی MTP Female به MTP Female OM3 3.0mm LSZH 24 Fibers MTP Patch Cord | ||||||
| 7236011 | ZCM2128HMA1X | مترهای سفارشی MTP Female به MTP Female OM4 3.0mm LSZH 12 Fibers MTP Patch Cord | ||||||
| 7236012 | ZCM2158HMA1X | مترهای سفارشی MTP Female به MTP Female OM4 3.0mm LSZH 24 Fibers MTP Patch Cord | ||||||
بسته بندی
| این بسته کابل فیبر نوری که به راحتی گرفته می شود و به خوبی محافظت می شود توسط OMC به عنوان پیش فرض برچسب و علامت گذاری شده است. اندازه کارتن استاندارد: 34*22*15 سانتی متر.44*34*24 سانتی متر ;54*39*34 سانتی متر.اینکه کدام کارتن مورد استفاده قرار گیرد بستگی به تعداد کالا دارد.بسته بندی را می توان سفارشی کرد. | ||||||||
خدمات OEM/ODM برای شما
| 1. رنگ کابل، کلمه چاپ، مواد ژاکت کابل، رنگ رابط | ||||||||
| 2. برچسب OEM، حلقه شناسایی، برچسب کابل،جعبه، علائم حمل و نقل | ||||||||
| 3. سطح کیفیت مختلف. |
