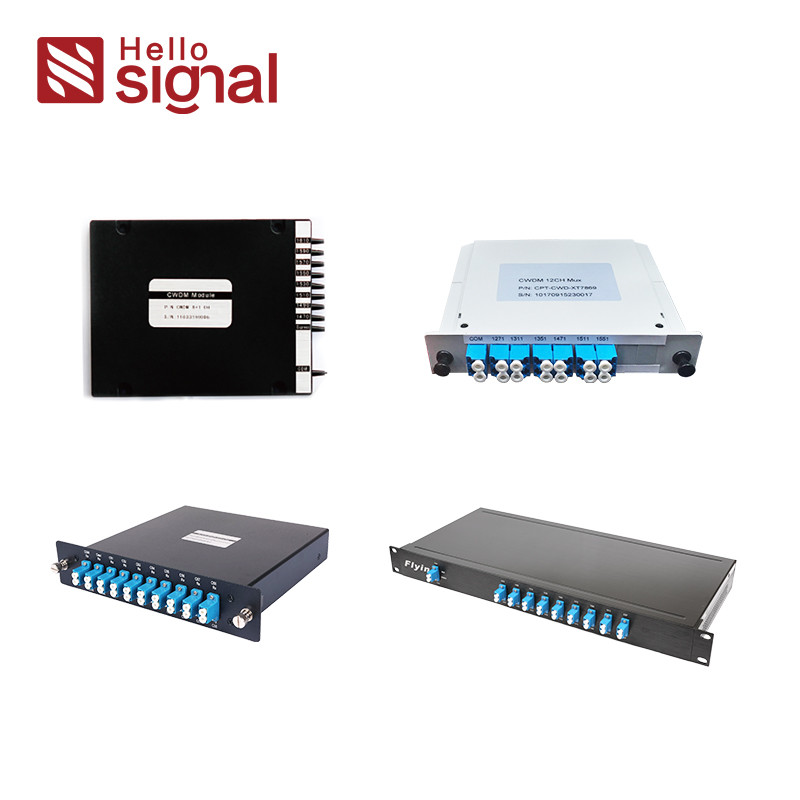

ماژول CWDM 4،8،16 کانال

4,8,16-Channel CWDM Module
4,8,16-Channel CWDM Module
4,8,16-Channel CWDM Module
اطلاعات پایه
محل منبع: چین
نام تجاری: HELLOSIGNAL
مقدار حداقل تعداد سفارش: بدون محدودیت
جزئیات بسته بندی: 10 کامپیوتر / کیسه پلاستیکی
زمان تحویل: به طور معمول 10 روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: بدون محدودیت
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
طول موج مرکز (nm): 1270~1610 یا 1271~1611 فاصله کانال (گیگاهرتز): 20
باند عبور کانال (@-0.5dB پهنای باند) (nm): ≥13 جهت دهی (dB): ≥50
ضرر برگشتی (dB): ≥45 حداکثر توان هندلینگ (mW): 300

توضیحات محصول



DWDM

  • فاصله کانال ITU
  • از دست دادن درج کم
  • باند پاس عریض
  • ایزوله کانال بالا
  • پایداری و قابلیت اطمینان بالا
  • بدون اپوکسی در مسیر نوری
اکنون پرس و جو کنید      ماژول CWDM 4،8،16 کانال 0





ماژول CWDM کانال 4/8/16



امکانات

برنامه های کاربردی
· از دست دادن درج کم · نظارت بر خط
· باند پاس عریض · شبکه WDM
· ایزوله کانال بالا · مخابرات
· پایداری و قابلیت اطمینان بالا · کاربرد سلولی
· بدون اپوکسی در مسیر نوری · تقویت کننده فیبر نوری
  · دسترسی به شبکه



مشخصات عملکرد
پارامتر 4 کانال 8 کانال 16 کانال
ماکس دیموکس ماکس دیموکس ماکس دیموکس
طول موج مرکز (nm) 1270~1610 یا 1271~1611
فاصله کانال (گیگاهرتز) 20
باند عبور کانال (@-0.5dB پهنای باند) (nm) ≥13
افت ورودی (dB) ≤1.5 ≤2.5 پایین <3.5 استاندارد<4.5
lsolation (dB) مجاور ≥30
غیر مجاور ≥40
حساسیت دمایی از دست دادن (dB) ≤0.5
تغییر دمای طول موج (nm/℃) 0.002 ≤
تلفات وابسته به قطبش (dB) ≤0.2
پراکندگی حالت قطبی (ps) ≤0.1
جهت دهی (dB) ≥50
ضرر برگشتی (dB) ≥45
حداکثر توان هندلینگ (mW) 300
دمای عملیاتی (℃) -10~70
دمای ذخیره سازی (℃) -40~+85
ابعاد بسته بندی (میلی متر) L100 x W80 x H10 L120 x W80 x H18
Rackmount 19 اینچی 1U
مشخصات فوق برای دستگاه های بدون کانکتور است.
ممکن است مشخصات بدون اطلاع قبلی تغییر کند.





ترتیب اطلاعات
CWDM □ □□ □□ □ □ □ □
  فاصله کانال تعداد کانال ها کانال 1 بسته قطر فیبر طول فیبر رابط
  C=20 نانومتر 04=4 کانال 27=1270 نانومتر 1 = ماژول جعبه ABS 0=250μm 1=1 متر O = هیچ
    08=8 کانال …… 2 = Rackmount 1=900μm 2=2 متر 1=FC/APC
    16=16 کانال 47=1470 نانومتر 3=LGXBoX 2=2.0 میلی متر S=مشخص کنید 2=FC/UPC
    18=18 کانال 49=1490 نانومتر 4=درج جعبه 3 = 3.0 میلی متر   3=SCI/APC
    N=N کانال …… 5=مشخص کنید     4=SC/UPC
      61=1610 نانومتر       5=LC/APC
              6=LC/UPC
              7=ST
              s=مشخص کنید
