| محل منبع: | چین |
|---|---|
| نام تجاری: | Zion communication OR OEM |
| گواهی: | ISO, UL, CE, RoHS |
| شماره مدل: | کابل کواکسیال RG59 |
| مقدار حداقل تعداد سفارش: | 30 کیلومتر |
| جزئیات بسته بندی: | 305M، 1000FT، قرقره چوبی، کارتن |
| زمان تحویل: | 25 روز کاری |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 3000 کیلومتر / ماه |
| رهبر ارکستر: | 22 AWG قبل از میلاد | عایق: | پلی اتیلن جامد |
|---|---|---|---|
| سپر: | سیم قیطان مسی برهنه 95 درصد پوشش | ژاکت: | پی وی سی سی ام |
| رنگ: | سیاه سفید | بسته: | 305M، 1000FT، قرقره چوبی، کارتن |
| برجسته: | کابل دوربین مداربسته 75 اهم Rg59,کابل سیامی دوربین مدار بسته RG59,کابل کواکسیال استاندارد RG59 انگلستان |
||
|

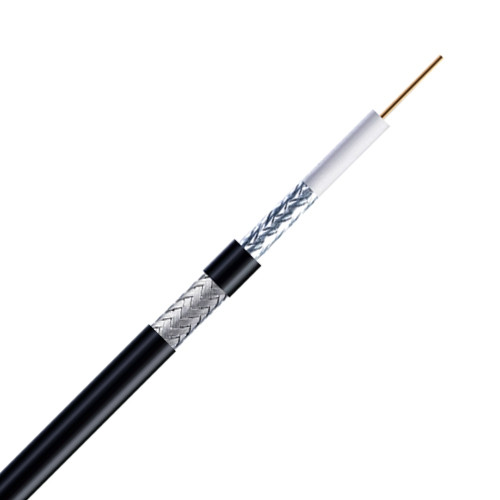

RG59 انگلستان BC 47% AL PVC NO.7100174 |
|||||||
| پارامترهای ساخت و ساز: | |||||||
| هادی داخلی | 0.028"/0.7m/22 AWG BC | ||||||
| دی الکتریک | پلی اتیلن فوم دار 0.106 اینچ/2.70±0.05 میلی متر | ||||||
| سپر | 0.005 اینچ/0.12 میلی متر آلومینیوم (47%) | ||||||
| ژاکت | 0.230 اینچ/6.00±0.1 میلی متر PVC | ||||||
| کاربرد | برای استفاده در دوربین مداربسته طولانی تر | ||||||
| ویژگی های الکتریکی: | |||||||
| مقاومت هادی داخلی | 54 اهم/کیلومتر در 20℃ | ||||||
| ظرفیت | 1±52 pF/m 17±0.35 pF/ft | ||||||
| امپدانس | 75 ± 3 Ω | ||||||
| برگشت ضرر | بین 5 تا 1000 مگاهرتز: > 22 دسی بل | ||||||
| سرعت انتشار | 0.66 | ||||||
| تست جرقه (VAC) | 3 | ||||||
| خواص مکانیکی و محیطی | |||||||
| شعاع خم شدن کابل | 10 برابر قطر کابل | ||||||
| محدوده دمای عملیاتی | -20℃تا 60℃ | ||||||
| ابعاد کابل | 0.230 اینچ/6.00±0.1 میلی متر PVC | ||||||
| سطح مقطع | |||||||
 |
|||||||
| کاهش (20℃): | |||||||
| فرکانس (MHZ) | حداکثر تضعیف (dB/100ft) | حداکثر میرایی (dB/100m) | |||||
| 5 | 0.82 | 2.50 | |||||
| 10 | 0.92 | 2.80 | |||||
| 50 | 2.13 | 6.50 | |||||
| 100 | 2.92 | 8.90 | |||||
| 200 | 4.20 | 12.80 | |||||
| 400 | 6.07 | 18.50 | |||||
| 700 | 7.51 | 22.90 | |||||
| 900 | 8.79 | 26.80 | |||||
| 1000 | 9.25 | 28.20 | |||||
| اطلاعات سفارش: | |||||||
| علامت گذاری |
HELLOSIGNAL RG59 UK BC 47% AL PVC کابل کواکسیال دوربین مداربسته 7100174 ×××M/FT |
||||||
| بسته | طول مورد نظر روی قرقره، جعبه کششی، قرقره پلاستیکی، قرقره چوبی، پالت… | ||||||
| زمان تحویل | به طور معمول 25 روز پس از دریافت سپرده. | ||||||
| نام تجاری | HELLOSIGNAL®یا OEM | ||||||
| نوع مشابه: | |||||||
| Cond.Type &Nom.DCR |
دی الکتریک | محافظ& % پوشش |
نوع ژاکت | نامظرفیت | Nom.Imp.Ω | ||
| RG59 B/U BC 95 درصد قبل از میلاد پی وی سی NO.7100167 |
23AWG/0.58mm قبل از میلاد 65.26 Ω/کیلومتر |
خاک پلی اتیلن |
BC-Braid 95% | پی وی سی | 67±2 pF/m | 75±3Ω | |
| RG59 B/U BC 95٪ CCA پی وی سی NO.7100168 |
23AWG/0.58mm قبل از میلاد 65.26 Ω/کیلومتر |
خاک پلی اتیلن |
CCA-Braid 95% | پی وی سی | 67±2 pF/m | 75±3Ω | |
| RG59 B/U BC 95 درصد قبل از میلاد پلی اتیلن NO.7100169 |
23AWG/0.58mm قبل از میلاد 65.26 Ω/کیلومتر |
خاک پلی اتیلن |
BC-Braid 95% | پلی اتیلن | 67±2 pF/m | 75±3Ω | |
| RG59 B/U BC 95٪ CCA پلی اتیلن NO.7100170 |
23AWG/0.58mm قبل از میلاد 65.26 Ω/کیلومتر |
خاک پلی اتیلن |
CCA-Braid 95% | پلی اتیلن | 2±52 pF/m | 75±3Ω | |
| RG59 میکرو 95٪ CCA پی وی سی NO.7100171 |
7×0.18 میلی‌متر (STR) قبل از میلاد 20.74 Ω/کیلومتر |
خاک پلی اتیلن |
CCA-Braid 95% | پی وی سی | 67±2 pF/m | 75±3Ω | |
| RG59 ST BC 95٪ CCA پی وی سی NO.7100172 |
22AWG/0.64mm (SOL) BC 54 Ω/کیلومتر |
خاک پلی اتیلن |
CCA-Braid 95% | پی وی سی | 67±2 pF/m | 75±3Ω | |
| RG59 ST BC 85٪ CCA پی وی سی NO.7100173 |
22AWG/0.64mm (SOL) BC 54 Ω/کیلومتر |
خاک پلی اتیلن |
CCA-Braid85% | پی وی سی | 67±2 pF/m | 75±3Ω | |
